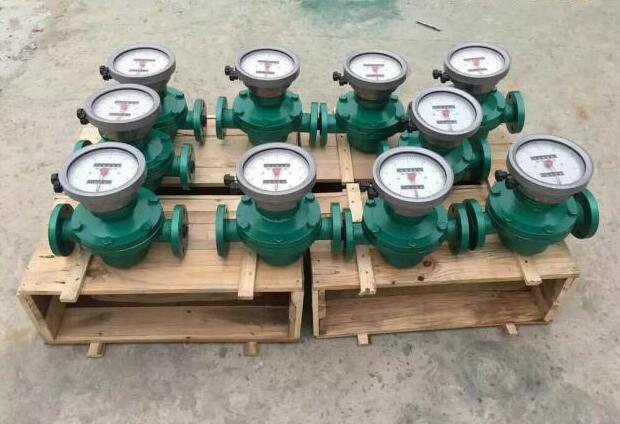

油庫柴油流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成輪流量一個密封的出月形空腔（由于齒輪的轉動，所以不是{**}對密封的）作為一次排量的計算單位，當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對橢圓齒輪旋動，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量.

產品特點：

★所有零件表面均經{**}密加工而成，無鑄造表面，表面光潔美觀。

★采用專利設計，無須專業人員即可現場拆卸再裝，且再裝后，不改變原有計量{**}度。

★流量計采用防水設計。

★現場可顯示累積流量、瞬時流量、單次流量等。

★具有量程范圍大、{**}異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等{**}點

油庫柴油流量計主要是由殼體、計數器、橢圓齒輪和聯軸器（分磁性聯軸器和軸向聯軸器）等組成。

技術性能

口徑：DN10-200mm

允許基本誤差：0.5%或0.2%

被測液體粘度：0.6-200mpa.s

被測液體溫度：-10-+65℃

工作壓力：鑄鐵、不銹鋼1.6mpa

鑄鋼：DN20-DN25（2.5mpa，）

DN15-40(6.4mpa)

主要材質：鑄鐵、鑄鋼、不銹鋼

管道連接法蘭：JB78-59 ，JB79-59

發信裝置：QF13發信器

供電：12V DC

傳輸距離：1千米

電性能{**}度：+1個脈沖

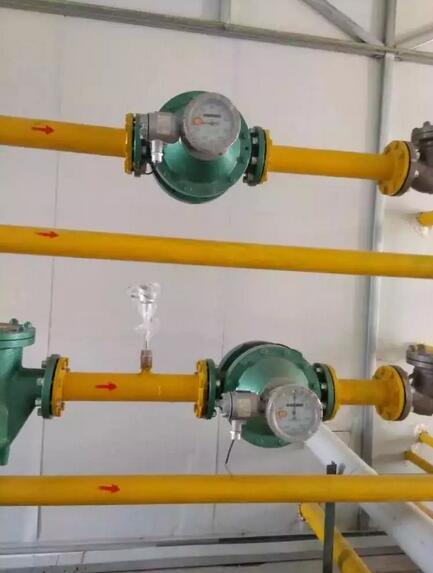

安裝

 1.安裝前應徹底清洗管道，并在流量計前安裝過濾器，以防止雜物進入流量計。被測液體含有氣體時，應安裝空氣分離器。

2.應注意必須把流量計的橢圓齒輪軸安成水平位置，即表盤應與地平面垂直。調節流量和啟動、關閉的閥門應分別安裝在流量計的進出口端。

3.流量計殼體上箭頭指向應與被安裝管道的液體流動方向*。

4.連續流程的管理，安裝流量計的水平管道應裝有旁路閥，以便定時清洗、檢修。在垂直管道上安裝流量計，應裝在旁路管道中以防止雜物落入儀表內。

5.流量計的正確安裝的條件下，為便于讀數，可根據需要將計數器旋轉180°或90°。

使用注意事項

1.嚴禁用水測試此流量計

2.啟動或停止時，啟閉閥門應緩慢，防止突然沖擊，并應防止倒流。

3.流量計進行檢修時，不得將后蓋拆卸，以{**}重裝時產生{**}度變化而影響儀表準確度。

使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。

4.傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門（閥門應安裝在流量計后端），嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。

5.傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。

6.傳感器不用時，應清洗內部液體，吹干后且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。（此項非常重要）
