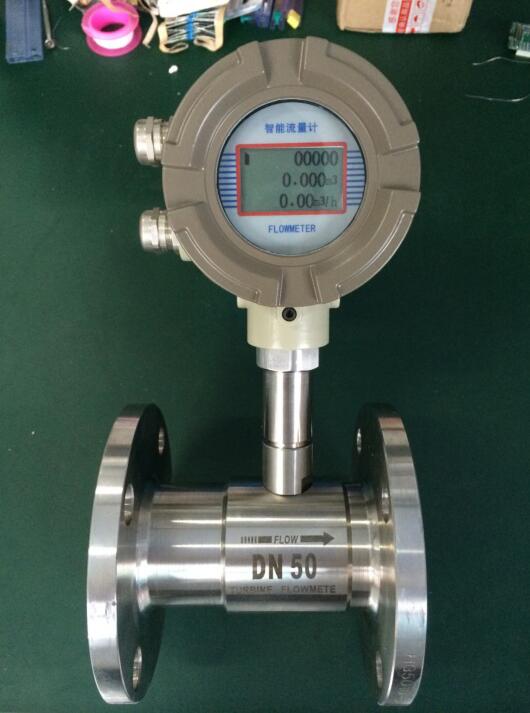

鍋爐冷凝水流量計使用了的超低功耗單片機以實現數字計量技術、線性自動校正技術、普通電池供電，極大的減小脈動流對測量結果的影響。冷凝水流量計殼體采用不銹鋼結構，抗高壓耐腐蝕；渦輪、軸和軸承采用特殊耐磨材料、可拆卸結構，計量準確、維護方便。鍋爐冷凝水流量計可以現場顯示測量管道中液體的瞬時流量和累計總量。

特點：

儀表安裝采用法蘭連接、螺紋連接及夾裝式

計量{**}確，特別對小流量{**}勢明顯。

量程比很寬，可達10：1~20：1

先進的多靶點軟件校正技術，線性好，使用壽命長。

同時顯示瞬時流量（m 3/h）、累積流量（m3）和壓力值。

采用硬質合金軸承性能可靠壽命長 ；

具有較強的抗震動和抗電磁干擾能力 ；

現場型液晶屏顯示清晰直觀，功耗低，3.0V鋰電池供電可連續運行5年以上

超低功耗電路設計，電池供電，方便使用。

智能軟件設計，數據自動校驗，減少誤差。

軟件菜單式設計，方便操作。密碼保護功能，防止誤操作

不銹鋼1Cr18Ni9Ti、2Cr13及剛玉(Al2O3)、硬質合金等不起腐蝕作用，且無纖維、顆粒等雜質的液體

多種輸出信號，對各種系統兼容性好。脈沖，4mA~20mA電流容積脈沖、基于Modbus協議的485數字信號。

具有{**}度高，測量范圍寬，壽命長，操作維護簡單，功耗低等特點

原理：

    流體從機殼的進口流入，通過支架將一對軸承固定在管中心軸線上，葉輪安裝在軸承上。在葉輪上下游的支架上裝有輻射形的整流板，以對流體起導向作用，以避{**}流體自旋而改變對葉輪葉片的作用角度。在葉輪上方機殼外部裝有傳感線圈，接收磁通變化信號。

技術參數

1. 公稱通徑：4mm ~ 200mm ，

2 .{**} 確 度：±0.2%R, ±0.5%R, ±1.0%R ；±0.2%FS(4~20mA),

3. 被測介質： 對1Cr18Ni9Ti和硬質合金沒有損害的液體,

4 .環境溫度：-20℃ ~ +50℃，

5 .介質溫度：-20℃ ~ +120℃，

6 .公稱壓力：1.6 Mpa 、2.5Mpa 、6.3Mpa 、25Mpa ，

7 .防爆等級：ExibⅡBT4 , ExdⅡBT6 ，

8 .輸出信號： 電壓脈沖、4 ~ 20 mA(+24V DC)二線制，

9 .通信接口：選用RS-485通信接口。

10.供電電源：傳感器：+5V~ +24VDC(外接)變送器：+24VDC(外接)3.0V鋰電池(內裝)

11.連接方式：螺紋連接、法蘭夾裝、法蘭連接、插入式等

12.直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN  液體：上游直管段應≥20DN，下游直管段應≥5DN 　插入式：上游直管段應≥20DS，下游直管段應≥7DS(DS為管道實測內徑)

13.顯示方式：

(1)遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表)

(2)現場顯示：8位LCD顯示累積流量，單位(m3) 　4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速

(3)溫度壓力補償型： A、冷凝水流量計顯示標準瞬時流量及標準累計流量 B、顯示當前壓力、溫度、電池電壓 　　

14.輸出功能：

(1)脈沖輸出，p-p值由供電電源確定

(2)4～20mA兩線制電流輸出

(3)單位體積脈沖輸出及傳感器原始脈沖輸出

(4) 冷凝水流量計帶有RS485通迅接口 　　

安裝：

1.可安裝在室內，也可安裝在室外。環境條件要符合要求。

2.應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上。

3.安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS(DS為被測管道實測內徑)。

4.傳感器應遠離外界磁場，如不能避{**}，應采取必要的措施；

5.應避{**}安裝在有機械振動的管道上。當振動不可避{**}時，應考慮在距傳感器前后約5DN處的直管段上加固定支撐架。

6.應避{**}安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。

7.被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
