化工污水處理流量計前提是被測液體必須是導電的，不能低于閾值（即下限值）。電導率低于閾值會產生測量誤差直致不能使用，超過閾值即使變化也可以測量，示值誤差變化不大， 通用型一體化污水流量計 的閾值在 10-4～（ 5 × 10-6 ） S/CM 之間，視型號而異。使用時還取決于傳感器和轉換器間流量信號線長度及其分布電容，制造廠使用說明書中通常規定電導 率相對應的信號線長度。非接觸電容藕合大面積電極的儀表則可測電導率低{**}（ 5 × 10 -8 ） S/CM 的液體。
概述

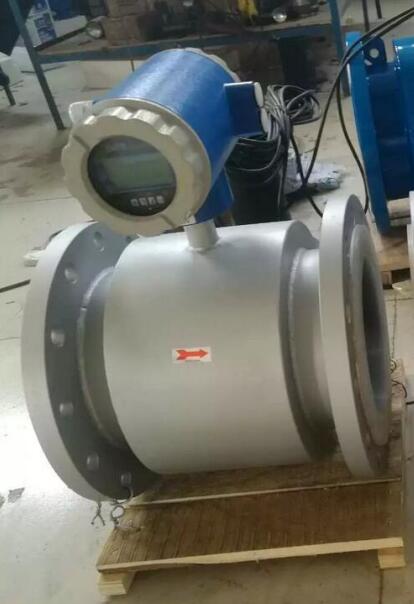

化工污水處理流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。
產品特點：
·極強的抗腐蝕能力，幾乎可測任何導電液體
液晶背光顯示，瞬時流量、累計流量計、流量棒圖、流量百分比
·抗干擾力強，幾乎不受外界干擾
一鍵查詢凈累計值、正向累計值、負向累計值、當前電導率等效值
·測量不受流體密度、粘度、溫度、壓力和導電率變化的影響
多單位可切換（L、m06、Kg、t/s、min、h）
·測量管內無阻流部件、無壓損直管段要求低。對漿液測量有{**}特的適應性
升級款加厚型高強度法蘭（防脫落襯里、防翻邊、防漏水）
·測量管內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失
選用{**}質電極，標準3電極，{**}于市面常規兩電極，測量更準確
·具有自檢與自診斷功能
接地螺絲直接與本體對接，有效解決電干擾、良好接地，保障人身安全
·在現場可根據用戶實際需要在線修改量程
技術參數：
公稱通徑 （特殊規格可定制） |
管道式四氟襯里：DN10～DN600 |
|
管道式橡膠襯里：DN40～DN1200 |
||
流動方向： |
正，反，凈流量 |
|
量程比： |
150：1 |
|
重復性誤差： |
測量值的±0.1% |
|
{**}度等級： |
管道式：0.5級，1.0級 |
|
被測介質溫度： |
普通橡膠襯里：－20～＋60℃ |
|
高溫橡膠襯里：－20～＋90℃ |
||
聚四氟乙稀襯里：－30～＋100℃ |
||
高溫型四氟襯里：－20～＋180℃ |
||
額定工作壓力： （高壓可定制） |
DN6－DN80：≤1.6MPa |
|
DN100－DN250：≤1.0MPa |
||
DN300－DN1200：≤0.6MPa |
||
流速范圍： |
0.1－15m/s |
|
電導率范圍： |
被測流體電導率≥5μs/cm |
|
電流輸出： |
負載電阻 |
0～10mA：0～1.5kΩ |
4～200mA：0～750 kΩ |
||
數字頻率輸出： |
輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極大電流為250mA |
|
供電電源： |
AC220V或DC24V |
|
要求直管段長度 |
上游≥5DN，下游≥2DN |
|
連接方式： |
流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定 |
|
防爆等級： |
mdIIBT4 |
|
防護等級： |
IP65，特殊訂制高可達IP68 |
|
環境溫度： |
－25～＋60℃ |
|
相對溫度： |
5%～95% |
|
消耗總功率： |
小于20W |
|

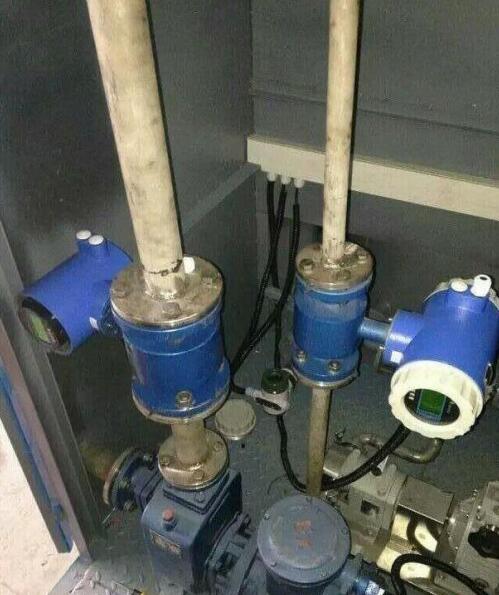

使用安裝要求
1.安裝地點選擇
為了使流量計工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：
a.盡量避開磁性物體及具有強電磁場的設備（如大電機，大變壓器等），以{**}磁場影響傳感器的工作磁場和流量信號
b.應盡量安裝在干燥通風處，不宜在潮濕，易積水的地方安裝
c.應盡量避{**}日曬雨淋，避{**}環境溫度高于60℃及相對濕度大于95%
d.選擇便于維修，活動方便的地方
e.流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側
2.安裝管道位置的選擇
為了使流量計工作可靠穩定，在選擇管道安裝位置時應注意以下幾點要求；
a.傳感器可在垂直管道、水平管道或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態
b.污水流量計工作時，始終要求測量管內充滿被測介質。水平安裝時，為了確保這一點，必要時傳感器安裝位置的標高可以略低于管道的標高
c.流量計安裝需要滿足前后直管段的要求，常規場合下，流量計入口前段保留10DN，流量計出后后端保留5DN。
