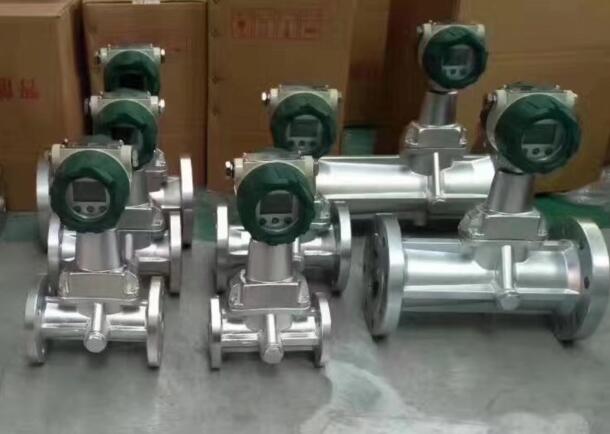

包裝廠天然氣流量計具有測量{**}度高、量程寬、功耗低、安裝方便、操作簡單、壓力損失小等{**}點，可測量工況體積流量或標準體積流量（一體化智能溫度、壓力補償），根據用戶需要，可附帶脈沖或4～20mADC電流輸出功能。是目前比較理想的天然氣計量儀表。
產品特點：
抗電磁干擾和抗振能力強；
更換葉輪和軸承后，儀表系數不變；
流量范圍寬，下限流速低；
成套流量計對流體總量的計量誤差�。�
幾乎無壓力損失，節省動力電耗；
傳感器可露天安裝，整個傳感器可長期淹沒在水中使用；
有截止閥的傳感器，安裝和拆卸時都不須斷流；
水平，豎直，傾斜的管道均可使用；
成套流量計的購置，安裝和維修費用低
傳感器和顯示儀表的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術；
抗雜質能力強,切向式葉輪在轉動時可隨時釋放流體中懸浮雜物,使其不纏繞在切向式葉輪的葉片上
技術參數：
儀表口徑及連接方式 |
25、40、50、80、100、150、200、250采用法蘭連接 |
25、40可采用螺紋連接 |
|
{**}度等級 |
±1.5%R、±1%R |
量程比 |
1:10；1:20；1:30 |
儀表材質 |
表體：304不銹鋼；葉輪：防腐ABS或{**}質鋁合金；轉換器：鑄鋁 |
被測介質溫度（℃） |
-30℃～+80℃ |
環境條件 |
介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa |
輸出信號 |
三線制脈沖頻率信號，低電平≤0.8V高電平≥8V |
供電電源 |
+12VDC、+24VDC（可選） |
信號傳輸線 |
STVPV3×0.3 |
傳輸距離 |
≤1000m |
信號線接口 |
內螺紋M20×1.5 |
防爆等級 |
ExdIIBT6 |
防護等級 |
IP65 |
口 徑：DN15～DN3000mm
公稱壓力：0.6～42MPa
工況溫度：-180～+500℃
{**} 度：±0.2～±1.5%FS
量 程 比：1：10
殼 體：鋁合金、碳鋼、不銹鋼(或按用戶要求提供)
供電方式：內置3.6VDC鋰電池（兩年換一次）；外供24VDC（可選）
輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)
表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
注意事項
1、{**}度等級和功能根據測量要求和使用場合選擇儀表{**} 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇{**}度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同{**}度等級;有些僅僅是檢測一下過程流量，無需做{**}確控制和計量的場合，可以選擇{**}度等級稍低的，如1.5級、2.5級，甚{**} 4.0級，這時可以選用價格低廉的插入式天然氣流量計。
2、測量介質流速、儀表量程與口徑 測量一般的介質時，包裝廠天然氣流量計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。
1.選型說明
用戶在選型時，應根據管道公稱壓力、介質高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。為使流量計的使用性能佳，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。
2.選型譜表：
型號 |
說明 |
||||
DSLWQ- |
□ |
-□ |
/□ |
/□ |
|
類型 |
N |
天然氣流量傳感器 |
|||
儀表口徑 |
25A/B/C |
25mm |
|||
40A/B |
40 mm |
||||
50A/B |
50 mm |
||||
80 |
80 mm |
||||
100 |
100 mm |
||||
150 |
150 mm |
||||
200 |
200 mm |
||||
250 |
250 mm |
||||
300 |
300 mm |
||||
傳感器材質 |
N |
基本材質，{**}質鋁合金。（高耐壓：1.6MPa） |
|||
S |
不銹鋼材質。（高壓防腐型） |
||||
特殊結構 |
A |
氧氣專用結構（脫油脫脂處理） |
|||
B |
壓縮空氣專用結構（高流速設計） |
||||
