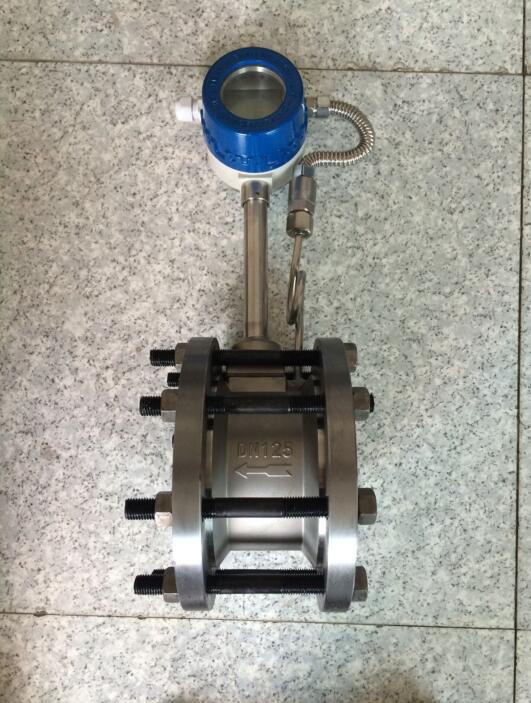

鍋爐廠蒸汽流量計無可動部件，可靠性強、{**}度高、壽命長，可在很寬的流量范圍內{**}確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，是利用液體振動原理而開發的一種新型流量計，鍋爐廠蒸汽流量計還廣泛應用在石油、化工、冶金、造紙等行業流體的計量。
產品特點：
安裝簡單，維護十分方便。
檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
輸出是與流量成正比的脈沖信號，無零點飄移，{**}度高。
測量范圍寬，量程比可達1：10。
壓力損失較小，運行費用低，更具節能意義。
壓力損失小,量程范圍大,{**}度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響
采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作
其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用于惡劣環境
液晶顯示:流里計配備高{**}度液晶顯示屏，雙排液晶、8位數字顯示，能顯示累積流里、目舜時流里、流速、通訊地址和輸出20mA對應的大流量（可以任意設定)及流向指示。
實現了機電一體化，日常的計量過程不需人工值守
全新的數字濾波和修正功能使流量測量更加{**}準可靠。
采用鋰電池供電型無需外接電源既可連續工作兩年以上。
技術參數：
測量介質：
|
氣體、蒸氣
|
|
口徑規格
|
法蘭卡裝式口徑選擇
|
25，32，40，50，65，80，100，125，150，200，250，300
|
法蘭連接式口徑選擇
|
25，32，40，50，65，80，100，125，150，200，250，300
|
|
插入式口徑選擇
|
300，400，500，600，800，1000
|
|
流量測量范圍
|
正常測量流速范圍
|
雷諾數1.5×104～4×106;氣體550m/s
|
正常測量流速范圍
|
蒸汽流量范圍表
|
|
測量{**}度
|
1.0級或1.5級
|
|
被測介質溫度
|
常溫–25℃～100℃
|
|
高溫–25℃～150℃ -25℃～250℃
|
||
輸出信號
|
4～20mA,傳輸距離為1000m（負載電阻≤750）、485通訊、頻率輸出
|
|
儀表使用環境
|
溫度:-25℃～+55℃ 濕度:5～90%
|
|
材質
|
不銹鋼，鋁合金
|
|
電源
|
DC24V或鋰電池3.6V
|
|
防爆等級
|
Exd ⅡBT4
|
|
防護等級
|
IP65
|
|
工作原理
蒸汽流量計是根據卡門漩渦原理，用垂直插入流體中的非流線型阻流體產生漩渦分流，當流體繞過非流線型柱體時，由于邊界層不穩定性，使物體分離的漩渦有一定的規律性，當雷諾數較高時，旋渦在柱體的某一側形成并分離時，則另一側就不可能形成旋渦，只有某一側旋渦離開柱體一定距離后，另一側才會可能形成旋渦。于是，隨著流體連續流動，在柱體兩側形成交替、有規律的旋渦列，從而進行檢測，即采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，而測量出流體的流量。

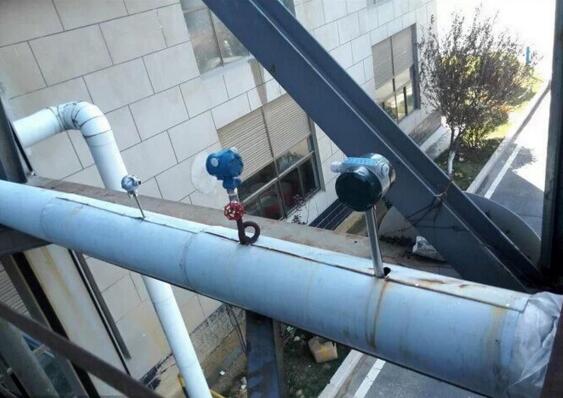

安裝示意圖：
注意事項 |
圖例 |
|||||||||||
1.擴管的安裝 對于小口徑大流量，必須擴管安裝，同時保證流量計的前直管段≥15D，后直管段≥5D |
|
|||||||||||
2.縮管的安裝 對于大口徑小流量，必須縮管安裝，同時保證流量計的前直管段≥15D，后直管段≥5D |
|
|||||||||||
3.彎管的安裝 如果流量計的前端有90°彎頭或T型接頭，要保證流量計的前直管段≥15D，后直管段≥5D |
|
|||||||||||
4.同一平面兩個彎管的安裝 如果流量計的前端有兩個90°彎頭，要保證流量計的前直管段≥20D，后直管段≥5D |
|
|||||||||||
5.不同平面兩個彎管的安裝 如果流量計的前端有兩個90°彎頭，要保證流量計的前直管段≥25D，后直管段≥5D |
|
|||||||||||
6.調節閥的安裝 如果流量計前后需要安裝調節閥，要保證流量計的前直管段≥25D，后直管段≥5D |
 |
|||||||||||
注意事項：
（1）防爆型傳感器和變送器安裝于危險場所，安全柵、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所。
（2）傳感器和變送器應有可靠接地，防爆地線不得與強電系統保護接地共用。
