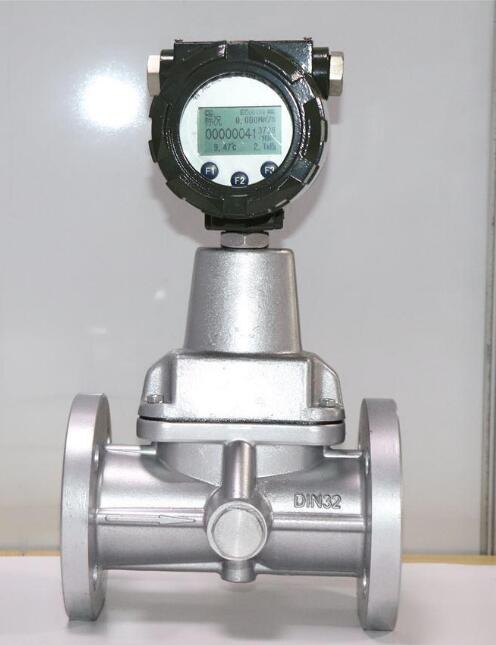

鋁廠天然氣流量計流量測量裝置，根據（即低流速、含灰塵、易堵塞等）測量特點，借鑒國外同類產品的特點，通過設置在管道中的傳力元件，將被測流體的動能轉換為一個位移，使用先進的感應式力敏測量元件以及智能電子電路將流量信號轉換為一個4～20mA的標準電流信號，特別適用于天然氣管路的流量測量。
天然氣流量計是一種測量封閉管道中氣體介質流量的速度式儀表。適用于燃?xì)饧捌渌I(yè){**}域中的氣體量測量。由于其體積小、{**}度高、重復性好。鋁廠天然氣流量計吸取了國外同類產品的先進結構，經過{**}化設計，綜合了氣體力學、流體力學、電磁學等理論。采用先進的傳動結構而自行開發的新產品。
產品特點：
1、天然氣流量計{**}度高，壓力損失小，始動流量低，對溫度壓力和流量進行自動跟蹤補償，電池供電，可輸出多種信號，選用進口軸承，壽命長，安裝維修方便。智能型速度式流量儀表是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力補償，具有準確度高、重復性好、測量范圍寬、安裝使用方便等{**}點。
2、天然氣流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償?shù)男乱淮髁坑�，是石油、化工、電力、冶金、工業鍋爐等工業行業的燃?xì)庥嬃亢统鞘刑烊粴�、天然氣流量計燃�(xì)庹{(diào)壓站及燃?xì)赓Q(mào)易計量的理想儀表。它具有壓力損失小、準確度高、始動流量低、抗振與抗脈動流性能好、量程比寬等特點。
3、{**}質合金渦輪，具有更高的穩流和耐腐蝕作用。
4、進口{**}質專用軸承，使用壽命長。
5、計量室與通氣室隔{**}，保證了儀表的安全性。
6、流量范圍寬（Qmax/Qmin≥20:1)，重復性好，{**}度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h。
7、儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65 。
技術參數：
口徑及連接方式：10、15、20、25、32、40、50、65、80、100、150、200、250、300采用法蘭連接
{**}度等級：±1.5%R、±1%R
量程比：1:10；1:20；1:30
表體：304不銹鋼；葉輪：防腐ABS或{**}質鋁合金；轉換器：鑄鋁
被測介質溫度（℃）：-30℃～+80℃
介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa
輸出信號：三線制脈沖頻率信號，低電平≤0.8V高電平≥8V
供電電源：+12VDC、+24VDC（可選）
信號傳輸線：STVPV3×0.3
傳輸距離：≤1000m
信號線接口：內螺紋M20×1.5
防爆等級：ExdIIBT6
防護等級：IP65

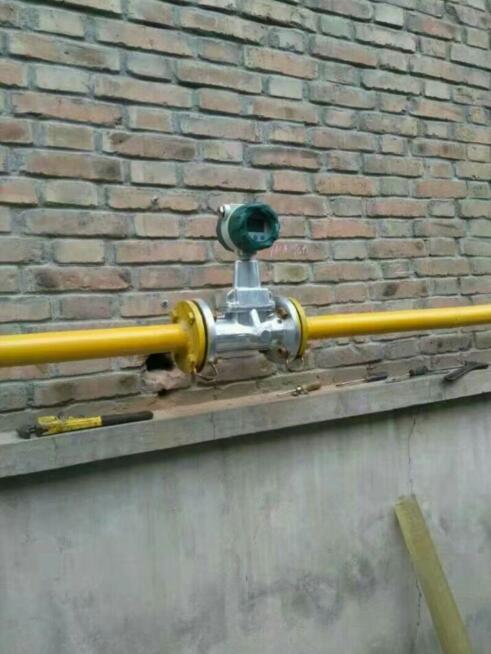

一、天然氣流量計安裝要求說明：
1、流量計只能單向測量，安裝時注意保證介質流量方向與流量計箭頭所示方向一致。
2、流量計安裝方式為豎直安裝，介質自下而上通過流計。即將流量計安裝在豎直管道上，流量方向為自下向上。
3、水平安裝時，必須將流量計裝在整個系統的高壓區，并保證相應的出口壓力；不要安裝在管路的{**}高點，因{**}高點往往氣體積聚，管道非滿，出口不可直接放空。
4、安裝時注意管道口徑應略大于或等于儀表的內徑。
5、直管段要求：{**}少保證流量計前15倍管徑，流量計后5倍管徑。如流量計前有彎頭，縮進，擴大等干擾源，則需保證流量計前30-40倍的管徑，流量計后6倍管徑。流量計應安裝于調節閥，壓力或溫度傳感器的上游。
6、使用密封圈時，注意密封圈內徑應略大于或等于儀表的內徑，密封圈中心位于管道中心。
二、對直管段的要求：
為了確保儀表正常、準確運行，傳感器安裝點的上下游必須有一定的直管道，以調整流場。
三、對管道的要求：
1、上、下游配管內徑D和與傳感器內徑DN相同，其差異滿足下述條件：0.95DN≤D≤1.1DN。
2、配管應與傳感器同心，同軸度應小于0.05DN。
3、密封墊不能凸入管道內，其內徑可比傳感器內徑略大。
4、如需斷流檢查與清洗傳感器，應設置旁通管道。
四、對管道振動的要求：
傳感器盡量避{**}安裝在振動較強的管道上，若不得已要安裝時，必須采取減震措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
