蒸汽：根據壓力和溫度對各種蒸汽的分類為：飽和蒸汽，過熱蒸汽，蒸汽主要用途有加熱/加濕；產生動力；作為驅動等。當液體在有限的密閉空間中蒸發時，液體分子通過液面進入上面空間，成為蒸汽分子。開始蒸發時，進入空間的分子數目多于返回液體中分子的數目，隨著蒸發的繼續進行，空間蒸汽分子的密度不斷增大，因而返回液體中的分子數目也增多。當單位時間內進入空間的分子數目與返回液體中的分子數目相等時，則蒸發與凝結處于動平衡狀態，這時雖然蒸發和凝結仍在進行，但空間中蒸汽分子的密度不再增大，此時的狀態稱為飽和狀態。在飽和狀態下的液體稱為飽和液體，其蒸汽稱為干飽和蒸汽(也稱飽和蒸汽)。如果把飽和蒸汽繼續進行加熱，其溫度將會升高，并超過該壓力下的飽和溫度。這種超過飽和溫度的蒸汽就稱為過熱蒸汽。

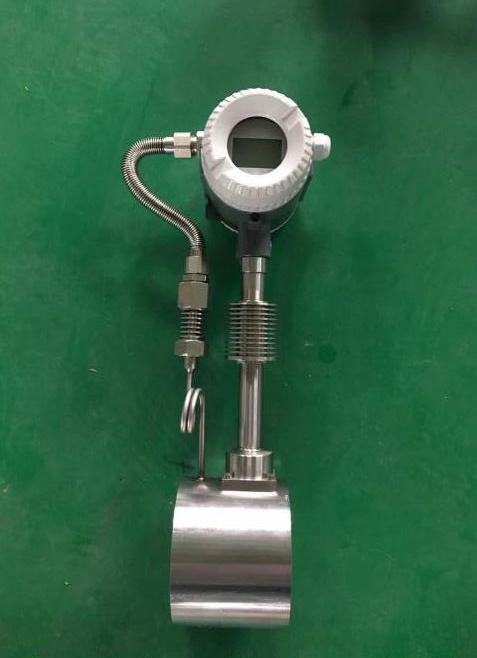

包裝廠蒸汽流量計壓力損失小,量程范圍大,{**}度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響；無可動機械零件，因此可靠性高,維護量��；儀表參數能長期穩定。包裝廠蒸汽流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+350℃的工作溫度范圍內工作，有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。
特點：
•{**}度較高，液體測量{**}度為±1.0%；氣體測量{**}度為±1.5%
•壓損小，約為孔板流量計的1/4，屬于節能流量儀表
•安裝方式靈活，可水平，垂直和不同角度傾斜安裝
•安裝方式靈活，根據現場工藝管道不同，可水平，垂直和不同角度傾斜安裝
•采用消擾電路和抗震動傳感頭，具有一定抗環境震動性能
•采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上
•由軟件對儀表系數非線性進行修正，提高測量{**}度
•采用消擾電路和抗震動傳感頭，具有一定抗壞境震動性能
•無可動部件，儀表壽命長
•傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道插入式流量傳感器形式
技術參數：
◆口徑規格 法蘭卡裝式口徑選擇DN15~300 mm
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s
◆測量{**}度 1.0級 1.5級 2.5級
◆被測介質溫度:常溫–25℃～200℃
◆高溫–25℃～150℃ -25℃～350℃
◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質 不銹鋼, 鋁合金
◆電源 DC24V或鋰電池3.6V
◆防爆等級 本安型iaIIbT3-T6
◆防護等級 IP65

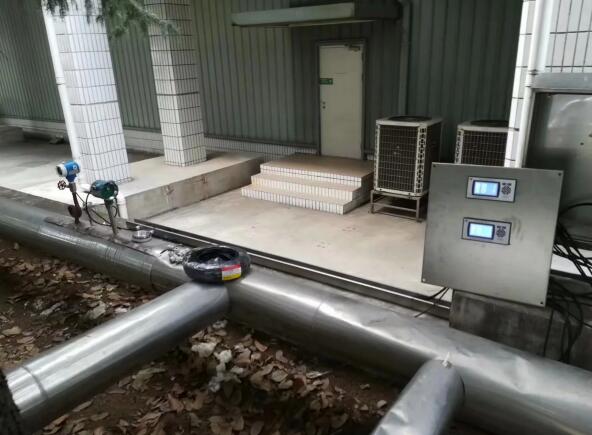

安裝要求
1、合理選擇安裝場所和環境。
蒸汽流量計避開強電力設備，高頻設備，強電源開關設備；避開高溫?zé)嵩春洼椛湓吹挠绊懀荛_強烈震動場所和強腐蝕 環境等，同時要考慮安裝維修方便。
2、上下游必須有足夠的直管段。
若傳感器安裝點的上游在同一平面上有二個90°彎頭，則：上游直管段≥25D，下游直管段≥5D 。 若傳感器安裝點的上游在不同平面上有二個90°彎頭，則：上游直管段≥40D，下游直管段≥5D 。 調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。
3、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。
4、管道采取減振動措施。
蒸汽流量計盡量避{**}安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
5．在水平管道上安裝是流量傳感器{**}常用的安裝方式。
測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。
6．傳感器在垂直管道的安裝。
測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。
7、傳感器在水平管道的側裝。
無論測量何種流體，蒸汽流量計可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許{**}好采用側裝，這樣流體的溫度對放大器的影響較小。
8．傳感器在水平管道的倒裝。
一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽�？捎糜跍y量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。
9．傳感器在有保溫層管道上的安裝。
蒸汽流量計測量高溫蒸汽時，保溫層{**}多不能超過支架高度的三分之一。
10．測壓點和測溫點的選擇。
根據測量的需要，需在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D處。
