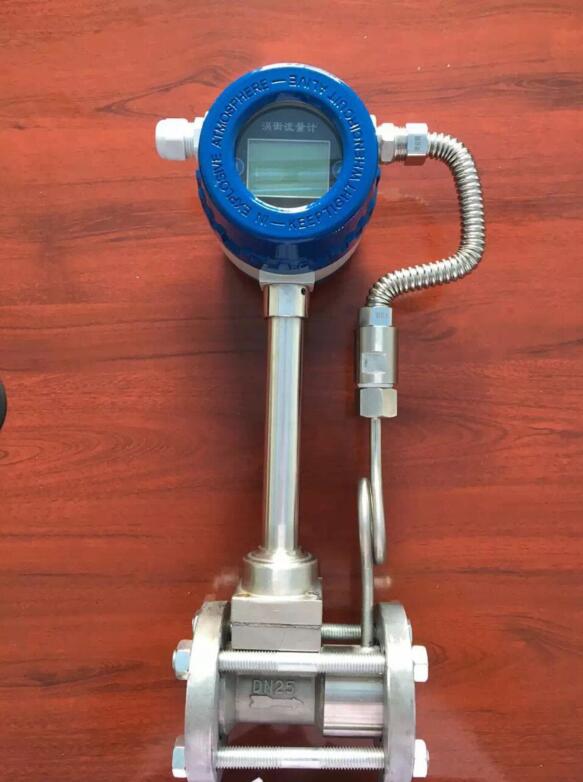

工業鍋爐蒸汽計量表分為一體式和分體式兩種，一體式工業鍋爐蒸汽計量表流量傳感器，溫度傳感器，壓力傳感器于一體測量的溫度、壓力、流量數據直接在顯示屏上顯示出，分體式工業鍋爐蒸汽計量表由脈沖流量傳感器，溫度傳感器，壓力傳感器，數顯流量積算儀配儀表箱，屏蔽線一套組成，分體液晶顯示瞬時和累積流量值，溫度值壓力值，供電220V，1,5級{**}度，測量準確，型號齊全。
產品特點：
1. 升級L型表頭，接線，讀數更方便。
2. 高{**}度探頭具有{**}特的抗振動和抗干擾的封裝工藝，現場抗干擾性更強
3. 升級量程比加寬，{**}度更高,抗干擾能力更強
4. 音速噴嘴標定，重復性高，測量{**}度高
5. 可自由選配溫度補償、壓力溫度，滿足更多現場使用
6. 電路板出廠前老化運行，且整表逐臺標定，更適合現場使用
7. 適用范圍廣，氣體、液體及蒸汽都可以計量
8. 壓損小，能量損失低，有利于節能
9. 結構簡單牢固，無可動部件，可靠性高, 維護量小
10.穩壓補償一體化設計。
11.電流輸出均為電隔離型，具有良好的共模干擾能力。
12.同時顯示流量值與累計流量值，不必輪流切換。
13.采用抗振探頭，有效外界振動影響。
14.電路采用表面貼裝工藝，結構緊湊，可靠性高。

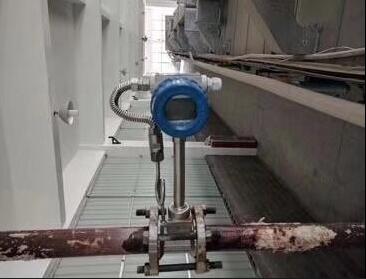

蒸汽計量表安裝：
蒸汽計量表的安裝方向不能裝反
蒸汽計量表上標注“→”與工藝介質流向應一致 , 大管徑插入式蒸汽流量計的傳感器要與管道軸線垂直 , 法蘭連接型則應與工藝管道同軸。蒸汽流量計安裝時應
上、下游直管段的長度
(1)蒸汽計量表對前后直管段的一般要求是 : 前 20 D , 后 5 D( D 為相連工藝管道內徑) ,閥門一般設計在流量計的下游側。
(2) 當流量計安裝在壓縮機、鼓風機、柱塞泵的出口時 , 流量計的上游側需加裝閥門 , 這種情況 , 為流量計的測量準確度 , 除上游直管段長度不小于 20 D 外 , 好能在上游側加裝限流或緩沖裝置。
(3) 對于有變徑要求的工藝管線 , 前后直管段的長度分別不小于 10 D 和 5 D 就可以了 ; 如果必須在流量計的上游側選用閘閥 , 那么前直管段的長度不應小于 40 D ,
(4) 溫度、壓力等取源部件應安裝于渦街流量計的下游側 , 距離要求渦街流量計與取源部件的距離要求。
技術參數：
儀表口徑：15、20、25、40、50、65、80、100、125、150、200、250、300
蒸汽：飽和蒸汽、過熱蒸汽；
可測介質溫度;
低溫介質：-40℃~100℃，
中溫介質：-40℃~280℃，
高溫介質：-40℃~350℃；
量程比：1：10；1：15；1:20
公稱壓力：
低壓：≤1.6MPa、≤2.5Mpa,
中壓：≤4Mpa、≤6.3Mpa,
高壓：≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa；
{**}度等級：
測量氣體：1.5級（1級可協議訂貨）
測量蒸汽：1.5級（1級可協議訂貨）
輸出信號：
電壓脈沖：低電平≤1V，高電平≥6V
標準電流：4~20mA
供電電源：電壓脈沖輸出：+12VDC/24VDC 4~20mA標準電流輸出：24VDC
現場液晶顯示：3.6V 1號1節鋰電池供電，使用壽命大于2年；
環境溫度：-30℃~+55℃
相對濕度：5％~90％
表體材料：304、1Cr18Ni9Ti,其他材質可協議供貨；
防護等級：IP65，IP67；
蒸汽計量表選型注意事項：
為了正確測量蒸汽的流量，用戶在實際應用必須充分注意：
1、蒸汽系統壓力和溫度的變化,為避{**}壓力或溫度的波動引起的非測量性誤差，蒸汽流量計應具有自動蒸汽密度補償?shù)墓δ堋?/span>
2、蒸汽流量的變化，盡可能選擇流量量程比大的流量計，避{**}在小流量時測量不正確和流量“丟失”現象。
3、飽和蒸汽干度的影響，應注意干度的修正，同時確保供給流量計高品質的蒸汽。
4、確保蒸汽流量正確計量，流量計良好的安裝非常關鍵。
