電廠蒸汽管道流量計基于卡門渦街原理而研制成功的一種具有國際先進水平的新型流量計。由于它具有其他流量計不可兼得的{**}點，自七十年代以來得到了迅速發展，據有關資料顯示，現在日本，歐美等發達{國**}使用蒸汽流量計的比例大幅度上升，已廣泛應用于各個{**}域。
電廠蒸汽管道流量計其特點是壓力損失小，量程范圍大，{**}度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。電廠蒸汽管道流量計采用壓電應力式傳感器，可靠性高，可在 -20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。

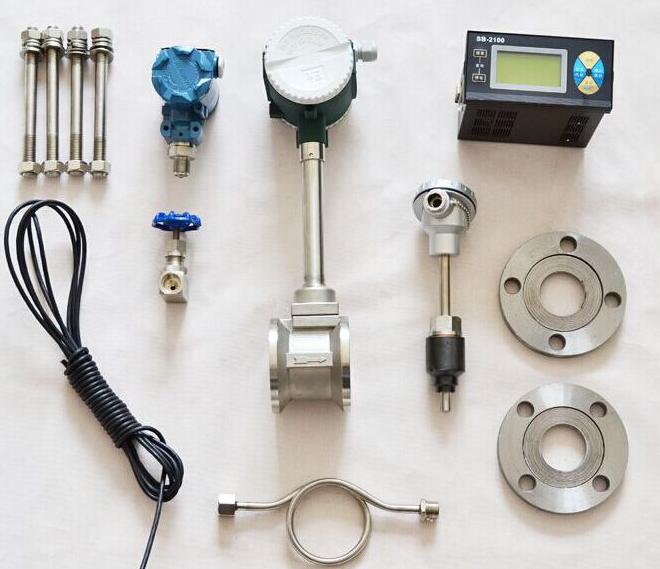

參數：
測量介質：氣體
環境溫度：傳感器 -30℃ ~ 65℃
變送器、現場顯示 -10℃ ~ 50℃
環境濕度：相對濕度5 ~ 85%
信號遠傳距離：≤500m
信號線接口：內螺紋M20×1.5
直管段長度：上游≥10D 下游≥5D
防爆等級：( ia )ⅡCT2 - T5本安防爆
防護等級：普通型 IP65 潛水型IP68
溫度范圍：壓電式 -40℃ ~ 350℃ 電容式 -60℃ ~ 450℃
蒸汽流量計壓力規格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高壓力規格可特殊定做
范 圍 度：正常范圍1：10 擴展后范圍1：15
蒸汽流量計系統測量{**}度：氣體 示值的±1%
蒸 汽 示值的±1.5%
供電電壓：傳感器 12VDC 或 24VDC 變送器 24VDC
現場顯示型 儀表自帶3.6V鋰電池
輸出信號：傳感器 脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
變送器 兩線制4 ~ 20mA.DC電流信號
蒸汽流量計允許振動加速度：壓電式 ≤0.2g 電容式 ≤1.0g
特點：
1、產品發生體采用{**}角朝前的三角柱設計，提高了產品的穩定性。
2、表體均采用304不銹鋼硅溶膠工藝{**}鑄而成，性能穩定，外觀{**}美。
3、表體DN15-DN25三角柱采用冷鑲技術，產生信號{**}準，穩定。解決了渦街流量計小口徑測量不準確的問題。
4、表體DN32-DN150三角柱和表體一體鑄造成型，{**}加工后投入使用，產生信號{**}準性好，不會出現焊接三角柱產生的高溫變形影響信號產生的現象。
5、表體自DN50起以上各規格均采用內置式結構，即將測量探頭鑲?cè)肴侵鶅?nèi)。國內只有少量大口徑表體采用此結構，雖增加了工藝難度，但提高了產品的抗干擾能力。
6、傳感器輸出脈沖頻率，其頻率與被測流體的實際流量成線性，零點無漂移，性能穩定。
7、現場顯示型蒸汽流量計采用智能軟件中文操作，氣液通用，可選多種流量單位（m3/h，t/h，t/m，kg/h等）多種算法（常規體積流量，常規質量流量，常規氣體體積流量，飽和蒸汽溫度補償，飽和蒸汽壓力補償，過熱蒸汽溫壓補償?shù)龋�，操作�?jiǎn)單，適用廣泛；可對儀表系數非線性進行修正，提高測量{**}度。
8、采用消擾路和抗振動探頭，配合表體抗干擾的設計，抗環境振動性能好。
9、測量{**}度高，通常液體的測量{**}度為±1％；氣體的測量{**}度為±1.5％。

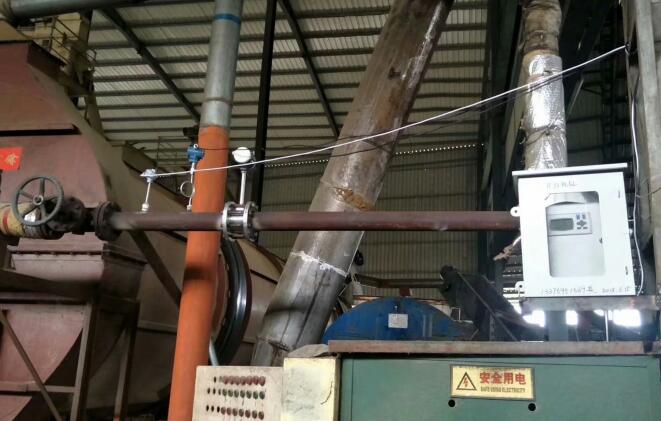

（一）安裝環境要求：
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2．避開高溫?zé)嵩春洼椛湓吹闹苯佑绊�。若必須安裝，須有隔熱通風措施。
3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4．蒸汽流量?jī)x表應盡量避{**}安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5．儀表安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避{**}水順著電纜線進入放大器殼內。
6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二）儀表管道安裝要求：
1．上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量?jī)x表表體內徑同心，它們之間的不同軸度應小于0.05Db
2．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm
3．測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，。D為儀表工稱口徑，單位：mm
4．儀表在在管道上可以水平、垂直或傾斜安裝。
5．測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動。
