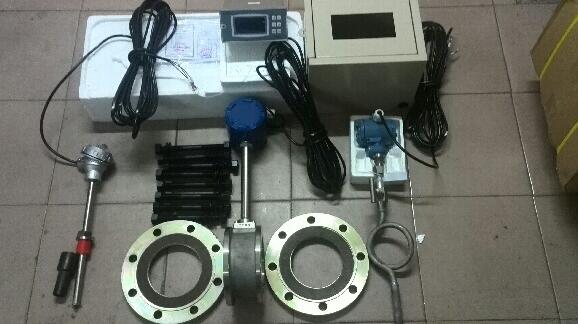

蒸汽管網流量計由法蘭卡裝式流量傳感器和顯示儀表組成。法蘭卡裝式流量計將專用法蘭焊接在工藝管道上，然后用螺栓、螺母將儀表固定在兩個法蘭之間。安裝簡單便捷，成本低。本公司提供專用法蘭，不需另行購買安裝法蘭。流量計與現場顯示儀組合后，成為智能一體化蒸汽管網流量計，分別用于飽和蒸汽流量計量、過熱蒸汽流量計量，又是具有多種用途的工藝氣源，其應用范圍遍及石油、化工、冶金、電力、機械、輕工、紡織、汽車制造、電子、空氣壓縮機、食品、醫藥、生化、國防、科研等行業和部門。

參數

1、口徑：DN15～DN3000mm

2、公稱壓力：0.6～42MPa

3、工況溫度：-180～+500℃

4、{**}度：±1.5%FS

5、輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)

6、防護等級：IP65 IP67

7、防爆標志：本安型ExiallCT4；隔爆型ExdllCT4

8、執行標準：企標Q/BET05-06

9、表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢

10、公稱通徑：卡裝式：DN10～DN300； 插入式：DN350～DN1000； 法蘭式：DN10～DN3000

11.儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃；

12.材質 不銹鋼, 鋁合金；

13.電源 DC24V或鋰電池3.6V；

14.防爆等級 本安型iaIIbT3-T6；

15.防護等級 IP65。

產品特點：

1、無機械可動部件，不易腐蝕、穩定可靠、壽命長，長期運行無須特殊維護。

2、采用 16 位電腦芯片，集成度高、體積小、性能好，整機功能強。

3、根據不同用戶的要求，有高、中、低多種轉換器（電子表頭）配置。

4、多種結構，有分體式、一體法蘭、夾裝式等。

5、根據用戶要求，可采用雙檢測技術有效地提高檢測信號強度，并抑制由管線振動引起 的干擾。

6、結構嚴謹、先進、壽命長，使用維護方便，各項性能指標均達到國內同類產品的先進水平。

安裝條件

1、工作條件

傳感器可在高溫下正常連續工作

2、環境條件

2.1環境溫度：-40～+55℃ （非防爆場所）

2.2環境濕度：≤85％（相對濕度）

2.3大氣壓力：86～106Kpa

3、安裝指南：

a)傳感器安裝在管道上的位置一定要選振動小的地方，振動加速度不能大于0.2g，如大于需要采取減震措施。

b)傳感器的上游側和下游側必須有足夠的直管段。

c)對于卡裝連接儀表，法蘭焊后必須保證法蘭的端面與管道垂直，內表面光滑。

d)傳感器可水平、垂直或傾斜安裝在直管上，當垂直安裝測液體時，液體必須由下而上流動。

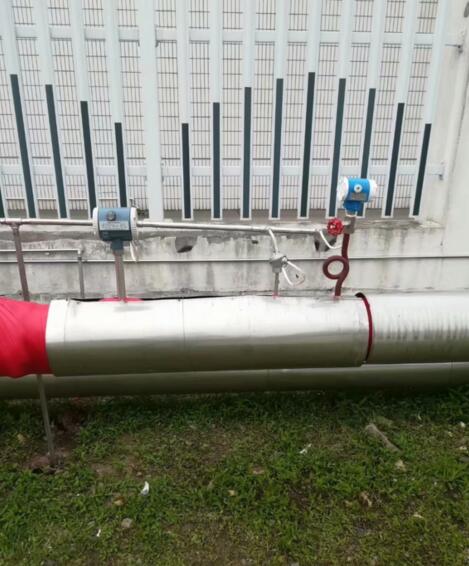

e)當在流量傳感器同壓力傳感器和溫度傳感器組成測量系統時，其壓力、溫度測量點的位置如圖。

f)流量傳感器安裝步驟可參考方法A或方法B（以法蘭卡裝型為例）：

方法A：

Ⅰ選定安裝位置，并取前15DN，后5DN直管段割下。

Ⅱ在選表位置焊上兩片法蘭，并將傳感器裝好。

Ⅲ去掉原管多出的直管（即表體寬度）。

Ⅳ將傳感器的前后直管段焊到原工藝管道上。

方法B：

Ⅰ考慮前15DN，后5DN選定裝表位置。

Ⅱ取下表體寬度的一段管，焊上兩片法蘭連接孔同心，將傳感器螺栓緊固好。
