污水管路流量計是基于法拉第電磁感應定律原理，對導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢。

感應電勢E為:E=KBVD

式中:K-----儀表常數，B-----磁感應強度，V-----測量管道截面內的平均流速，D-----測量管道截面的內徑

測量流量時，導電性液體以速度V

流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送{**}轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20mA和0～1kHz輸出。

技術參數：

◆儀表{**}度：管道式0.5級、1.0級；插入式2.5級

◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。

◆流速范圍：0.2～8m/s

◆工作壓力：1.6MPa

◆環境溫度：-40℃～+50℃

◆介質溫度：聚四氟乙烯襯里≤180℃

橡膠材質襯里≤65℃

◆防爆標志：ExmibdⅡBT4

◆防爆證號：GYB01349

◆外磁干擾：≤400A/m

◆外殼防護：一體化型： IP65；

分 離 型： 傳感器IP68(水下5米，于橡膠襯里)

轉換器IP65

◆輸出信號：4～20mA.DC，負載電阻0～750Ω

◆通訊輸出：RS485或CAN總線

◆電氣連接：M20×1.5內螺紋，φ10電纜孔

◆電源電壓：90～220V.AC、24±10%V.DC

流量口徑對照表

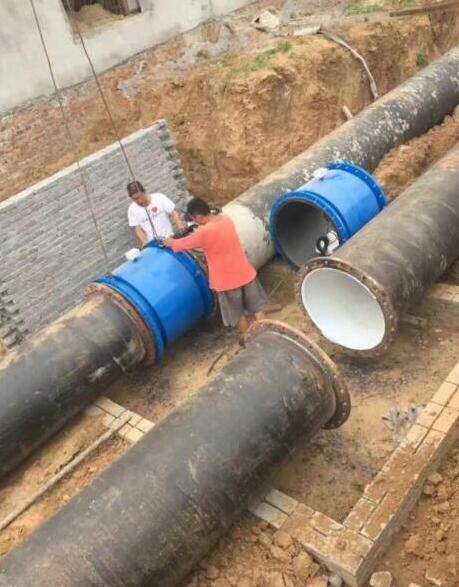

安裝：

1、對外部環境的要求

a、應避{**}安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。

b、安裝在室內,若必須安裝于室外,應避{**}雨水淋澆,積水受淹及太陽曝曬，須有防潮和防曬措施。

c、應避{**}安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施。

d、為了安裝、維護、保養、方便，在流量計周?chē)�需有充�?shí)的安裝空間。

e、流量計安裝場所應避{**}有強磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。

2、對直管段的要求

為了改善渦流與流場畸變的影響，流量計安裝的前、后直管段長度有一定要求，否則會影響測量{**}度(也可安裝整流器，盡量避{**}在靠近調節閥和半開閥門之后安裝)。

性能特點：

◆備有管道式、插入式等多種流量計型號。

◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。

◆具備一體化和分離型兩種型式。

◆高清晰度LCD背光顯示。

◆儀表結構簡單、可靠，無可動部件，工作壽命長。

◆無截流阻流部件，不存在壓力損失和流體堵塞現象。

◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。

◆測量{**}度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。

◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。

    污水管路流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體圖1所示。在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，污水管路流量計現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
