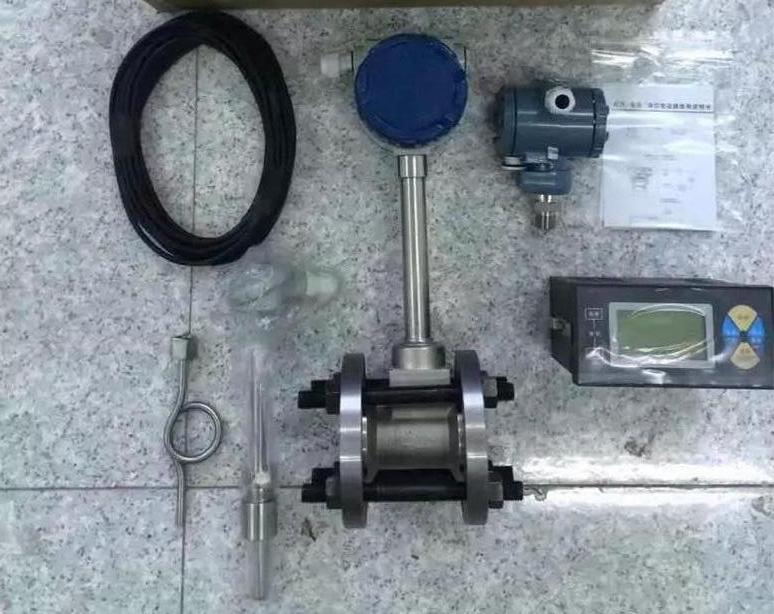

蒸汽管道專用流量計分為一體式和分體式兩種，分體式蒸汽流量計由脈沖流量傳感器，溫度傳感器，壓力傳感器，數顯流量積算儀配儀表箱，屏蔽線一套組成，分體液晶顯示瞬時和累積流量值，溫度值壓力值，供電220V，1,5級{**}度，測量準確。一體型：現場環境較好的情況下，一般都選用一體型，即傳感器和轉換器組裝成一體。
基本參數
1、產品名稱：蒸汽流量計
2、適用介質：空氣，氧氣，氮?dú)�，氫氣，壓縮氣體的流量計量
3、管徑(DN) ：DN15～DN300mm{**}更大
4、公稱壓力：0.6～4MPa （指連接法蘭公稱壓力，非介質的工作壓力）
5、工況溫度：-20～+80℃（需更高溫度請與工廠聯系）
6、測量{**}度：±1.5%FS
7、量程范圍：1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
8、殼體材質：碳鋼；不銹鋼；
9、供電方式：內置3.6VDC鋰電池（可用兩年）；外供24VDC；
10、輸出信號：4～20mA二線制；脈沖0～1000HZ；RS485
11、防護等級：IP65；IP67
12、防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
13、表頭顯示：累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢
14、連接方式：管道法蘭式(DN15-300mm)；插入式（DN100- N6000mm{**}更大）。
15、安裝要求：可水平、垂直安裝；前后直管道應滿足前10D后5D（D公稱通徑）
16、特殊連接：螺紋式；對夾式；
特點：
表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。
測量{**}度高，量程寬；
全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。
測量介質廣泛，可測量液體、氣體和蒸汽；
全新的數字濾波和修正功能使流量測量更加{**}準可靠。
工作溫度高，介質溫度可達350℃；
電池供電型無需外接電源既可連續工作兩年以上。
無運動部件，無磨損，可靠性高；
全新點陣漢字液晶顯示，使用操作更方便。
表體采用不銹鋼材料，美觀、耐腐蝕。

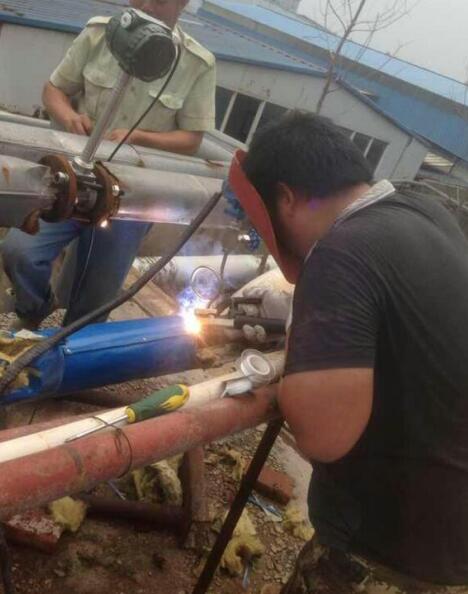

安裝注意事項
1、流量計只能單向測量，裝置時留意保證介質流量方向與流量計箭頭所示方向必須要一致。
2、流量計裝置方式為豎直裝置，介質自下而上經過流量計。將蒸汽管道專用流量計裝置在豎直管道上，流量方向?yàn)樽韵孪蛏稀?/p>
3、程度裝置時，必需將流量計裝在整個系統的高壓區，并保證相應的出口壓力；不要裝置在管路的{**}高點，因{**}高點常常氣體積聚，管道非滿，出口不可直接放空。
4、測高溫流體時，盡量采用豎直裝置方式；若不得不程度裝置，請將流量計的變送器局部豎直向下，或程度側裝，防止溫渡過高；留意裝置位置處空氣活動或通風良好。
5、直管段請求：{**}少保證流量計前15倍管徑，流量計后5倍管徑。如流量計前有彎頭，縮進，擴展等干擾源，則需保證流量計前30-40倍的管徑，流量計后6倍管徑。流量計應裝置于調理閥，壓力或溫度傳感器的上游。
6、裝置時留意管道口徑應略大于或等于儀表的內徑。
7、運用密封圈時，留意密封圈內徑應略大于或等于儀表的內徑，密封圈中心位于管道中心。
工作原理
蒸汽管道專用流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。
斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
f = St × V/d
式中：f 渦街發生頻率 (Hz)
V旋渦發生體兩側的平均流速(m/s )
St 斯特羅哈爾系數（常數）
d－旋渦發生體的寬度 (m)
由此可見，通過測量卡曼渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，
表示斯特勞哈爾數（St）與雷諾數（Re）的關系。
這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號或標準信號。
在流體管道中，垂直插入—個柱形阻擋物，在其后部（相對于流體流向）兩側就會交替地產生旋渦。隨著流體向下游流動形成旋渦列，我們稱之為卡門渦街。我們把產生旋渦的柱形阻擋物定義為旋渦發生體在一定條件下旋渦的分離頻率與流體的流速成線性關系。因而，只要檢測出旋渦分離的頻率，即可計算出管道內流體的流速或流量。
