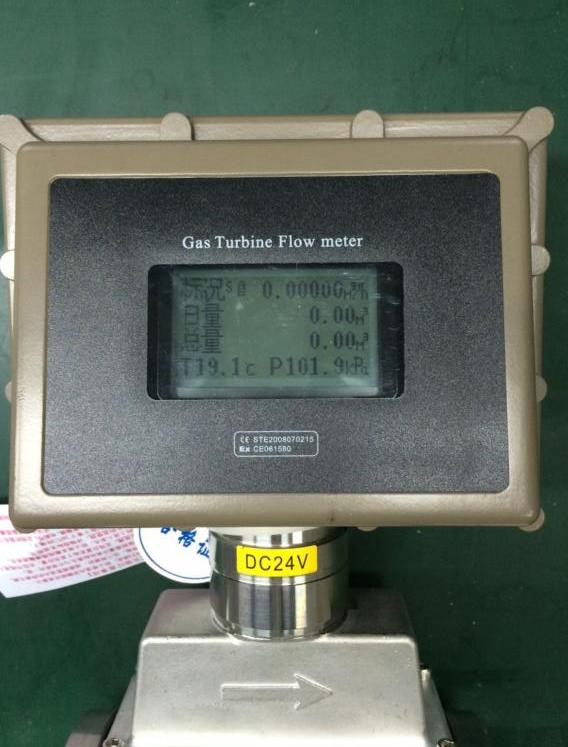

管道燃?xì)饬髁勘?/span>集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高{**}度、高可靠性的氣體{**}密計量儀表，采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數，管道燃?xì)饬髁勘?/span>采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
產品特點：
★結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠
★壓力損失較小，運行費用低，更具節能意義
★應用范圍廣，氣體流量均可測量.
★{**}良的抗震性能,能自動識別震動信號和流量信號
★采用先進的表面貼裝工藝，使正板的體積小，結構緊湊
★先進的人性化設計，操作簡便易用．
★現場調整，現場控制；
★先進的電路設計，量程比寬，無自激
★顯示表頭可自由旋轉
★法蘭夾持式連接，方便、簡單、方便安裝操作與維護，
★故障自檢，自動修復
★小信號切除，消除干擾
★阻尼時間可選
技術參數：
儀表口徑及連接方式 |
20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接 |
{**}度等級 |
±1.5%R（±1%R需特制）* |
量程比 |
1:10 ；1:20 ；1:30 |
儀表材質 |
表體：304不銹鋼或鑄鋁 |
使用條件 |
介質溫度：-20℃～+80℃ |
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 |
整機耗能 |
外電源：< 1W |
信號輸出功能 |
脈沖信號、4-20mA電流信號、控制信號 |
通訊輸出功能 |
RS485通訊 |
實時記錄功能⑤ |
起停記錄、日記錄、定時間間隔記錄 |
信號接線口 |
內螺紋M20×1.5或其他 |
防爆等級 |
ExdⅡBT6或ExiaⅡCT4 |
防護等級 |
IP65 |
產品分類：
| 儀表型號 | LWQ-N | LWQ-A | LWQ-B | LWQ-C | LWQ-D |
| 信號輸出 | 脈沖 | 4-20mA | 無 | 4-20mA | 可選4-20mA/脈沖 |
| 供電電源 | +24VDC±15% | +24VDC±15% | 鋰電池 | 24VDC±15% | 24VDC±15%+鋰電池 |
| {**}度等級 | 2.5～1.5級 | 1.5～1.0級 | 1.5～1.0級 | ||
| 測量范圍 | 標準量程 | 標準量程或擴展量程 | 標準量程或擴展量程 | ||
| 顯示器 | 無 | 有 | 有 | ||
| 溫壓補償 | 無 | 無 | 有 | ||
| 通訊接口 | 無 | 無 | RS485 | ||
| 實時記錄 | 無 | 無 | 有 | ||
| 儀表材質 | 鋁合金或不銹鋼 | 鋁合金或不銹鋼 | 鋁合金或不銹鋼 | ||
| 防爆等級 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ||
| 防護等級 | IP65 | IP65 | IP65 | ||
| 整機功耗 | < 1W | < 1W | < 1W | ||
| 儀表通經 | DN25～DN300 | DN25～DN300 | DN25～DN300 | ||
| 安裝方式 | 法蘭安裝 | 法蘭安裝 | 法蘭安裝 | ||
| 介質溫度 | -20℃～80℃ | -20℃～80℃ | -20℃～80℃ | ||
| 環境溫度 | -30℃～60℃ | -30℃～60℃ | -30℃～60℃ | ||
安裝注意事項:
（1）安裝管道前，管道要清掃。被測介質不潔凈時，要加過濾器。否則渦輪、軸承易被卡住，測不出流量來。
（2）拆裝流量計時，對磁感應部分不能碰撞。
（3）投運前先進行儀表系數的設定。仔細檢查，確定儀表接線無誤，接地良好，方可送電。
（4）安裝流量計時，前后管道法蘭要水平，否則管道應力對流量計影響很大。
（5）流量計周圍不得有強外磁場干擾和強烈的機械振動，安裝前應根據其使用要求審核使用環境條件，以便正常使用；
（6）流量計室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日暴曬而影響流量計的使用壽命；
（7）流量計可任意角度安裝，流體流動方向與殼體上標明的方向一致，且在流量計的上、下游分別保證有10DN和5DN的直管段；
（8）流量計應與管道同軸安裝，法蘭螺絲孔連接要和管道軸線平行，并防止密封墊片和黃油進入管道內腔；
（9）必要時可在流量計上游處安裝過濾器，以濾除介質中的顆粒雜物；
