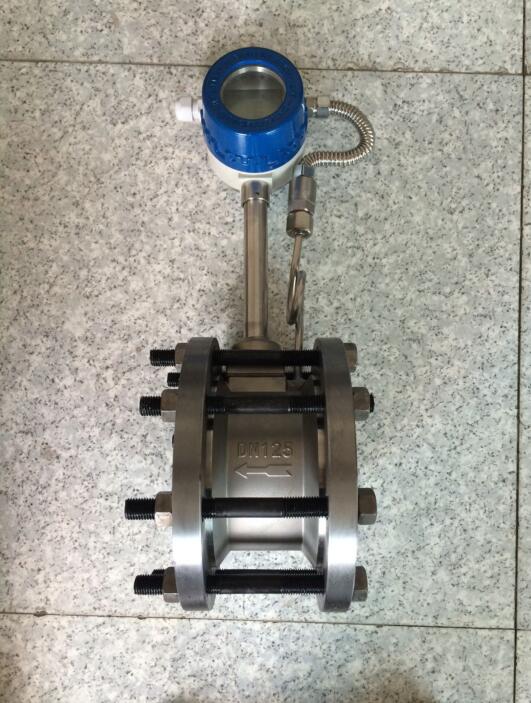

渦街蒸汽流量計由法蘭卡裝式流量傳感器和顯示儀表組成。法蘭卡裝式流量計將專用法蘭焊接在工藝管道上，然后用螺栓、螺母將儀表固定在兩個法蘭之間。安裝簡單便捷，成本低。本公司提供專用法蘭，不需另行購買安裝法蘭。流量計與現場顯示儀組合后，成為智能一體化渦街蒸汽流量計，分別用于飽和蒸汽流量計量、過熱蒸汽流量計量、各種化學氣體流量計量
參數
1、口徑：DN10～DN3000mm
2、公稱壓力：0.6～42MPa
3、工況溫度：-180～+500℃
4、{**}度：±1.5%FS
5、輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)
6、防護等級：IP65 IP67
7、防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
8、執行標準：企標Q/BET05-06
9、表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
10、公稱通徑：卡裝式：DN10～DN300； 插入式：DN350～DN1000； 法蘭式：DN10～DN3000
11.輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V；
12.脈沖占空比約50%,傳輸距離為100m；
13.脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m；
14.儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃；
15.材質 不銹鋼, 鋁合金；
16.電源 DC24V或鋰電池3.6V。
產品型譜
代號 |
通徑 |
流量范圍㎡/h |
||||||
DS1801WJ-25 |
DN25 |
1~10(液體) |
25~60（氣體） |
蒸汽流量請查看說明書，DN300以上推薦使用插入式 |
||||
DS1801WJ-32 |
DN32 |
1.5~18(液體) |
15~150（氣體） |
|||||
DS1801WJ-40 |
DN40 |
2.2~27(液體) |
22.6~150（氣體） |
|||||
DS1801WJ-50 |
DN50 |
4~55(液體) |
35~350（氣體） |
|||||
DS1801WJ-80 |
DN80 |
9~135(液體) |
90~900（氣體） |
|||||
DS1801WJ-100 |
DN100 |
14~200(液體) |
140~1400（氣體） |
|||||
DS1801WJ-150 |
DN150 |
32~480(液體) |
300~3000（氣體） |
|||||
DS1801WJ-200 |
DN200 |
56~800(液體) |
550~5500（氣體） |
|||||
代號 |
功能1 |
|||||||
N |
無溫壓補償 |
|||||||
Y |
有溫壓補償 |
|||||||
代號 |
輸出型號 |
|||||||
F1 |
4-20mA輸出（二線制） |
|||||||
F2 |
4-20mA輸出（三線制） |
|||||||
F3 |
RS485通訊接口 |
|||||||
代號 |
被測介質 |
|||||||
J1 |
液體 |
|||||||
J2 |
氣體 |
|||||||
J3 |
蒸汽 |
|||||||
代號 |
連接方式 |
|||||||
L1 |
法蘭卡裝式 |
|||||||
L2 |
法蘭連接式 |
|||||||
代號 |
功能2 |
|||||||
E1 |
1.0級 |
|||||||
E2 |
1.5級 |
|||||||
T1 |
常溫 |
|||||||
T2 |
高溫 |
|||||||
T3 |
蒸汽 |
|||||||
P1 |
1.6MPa |
|||||||
P2 |
2.5MPa |
|||||||
P3 |
4.0MPa |
|||||||
D1 |
內部3.6V供電 |
|||||||
D2 |
DC24V供電 |
|||||||
B1 |
不銹鋼 |
|||||||
B2 |
碳鋼 |
|||||||
特點:
1、結構簡單牢固，無可動部件，可靠性高，長期運行十分可靠。
2、安裝簡單，維護十分方便。
3、檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
4、測量的是與流量成正比的脈沖信號，無零點漂移，{**}度高。
5、測量范圍寬，量程比可達1: 10。
6、壓力損失較小，運行費用低，更具節能意義。
7、采用超低功耗技術，電池供電可運行兩年以上。
8、溫壓補償一體化設計，同時顯示流量值與累積流量值，溫度、壓力值，不必輪流切換。
安裝條件
1、工作條件
傳感器可在2下正常連續工作
2、環境條件
2.1環境溫度：-40～+55℃ （非防爆場所）
2.2環境濕度：≤85％（相對濕度）
2.3大氣壓力：86～106Kpa

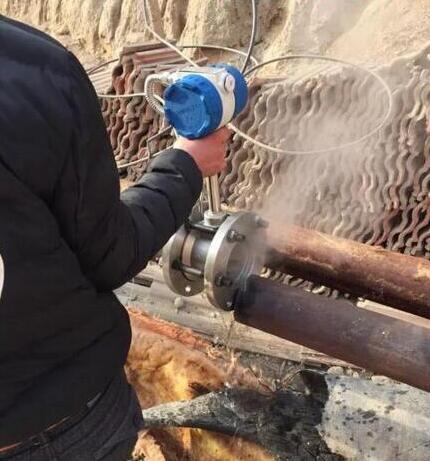

3、安裝指南：
a)傳感器安裝在管道上的位置一定要選振動小的地方，振動加速度不能大于0.2g，如大于需要采取減震措施。
b)傳感器的上游側和下游側必須有足夠的直管段。
c)對于卡裝連接儀表，法蘭焊后必須保證法蘭的端面與管道垂直，內表面光滑。
d)傳感器可水平、垂直或傾斜安裝在直管上，當垂直安裝測液體時，液體必須由下而上流動。
