工業鍋爐蒸汽管道流量計原理及結構：

   充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。

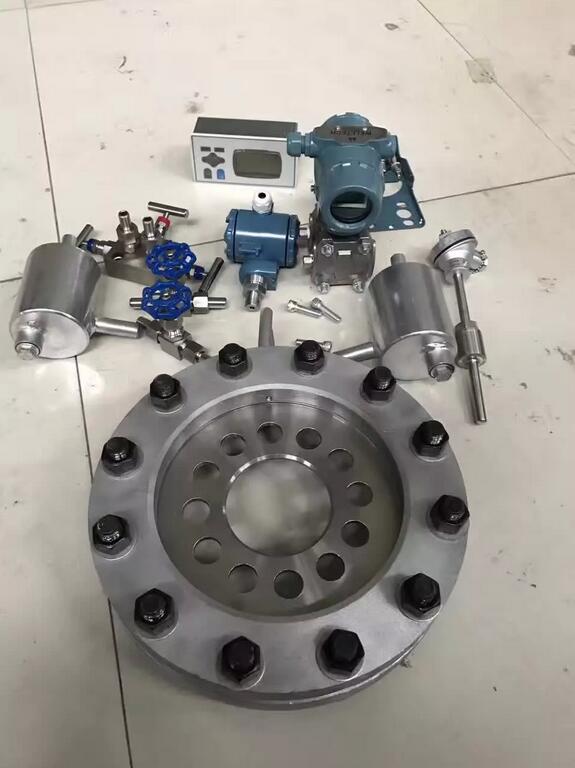

    工業鍋爐蒸汽管道流量計節流裝置是差壓測量時一次元件，人們利用它在管道內使流體產生壓差。利用導壓管把節流裝置前后產生的壓差傳送給差壓變送器，再輸入到二次儀表，便顯示出管道內流體的瞬時流量或累計流量。利用調節儀表也可以對流量進行調節。節流裝置結構簡單，測量準確，使用可靠，檢修、維護都很方便。

特點：

▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

▲計算采用國際標準與加工

▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

▲標準型節流裝置無須實流校準，即可投用。

▲一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

▲采用進口單晶硅智能差壓傳感器

▲高{**}度，完善的自診斷功能

▲其量程可自編程調整。

▲可同時顯示累計流量、瞬時流量、壓力、溫度。

▲具有在線、動態全補償功能外，還具有自診斷、自行設定量程。

▲配有多種通訊接口

▲穩定性高

▲量程范圍寬、大于10：1

▲高穩定性：{**}于0.1%FS/年

▲連續工作5年不需調校

▲可忽略溫度、靜壓影響

▲抗高過壓

技術參數：

公稱通徑:DN15～DN1000（mm）

{**}度:±1.5%FS

量程比:標準1∶3;擴展1∶5

工作壓力:≤42.0MPa

介質溫度:-40℃-450℃

介質粘度:≤30CP（相當于重油）

β值:0.2-0.8

連接方式:法蘭式、夾裝式、焊接式

取壓方式:環室取壓、法蘭取壓、角接鉆孔取壓、徑距取壓

安裝方式:水平或垂直

供電電源：24V DC（需配差壓變送器）

顯示：8位LCD顯示瞬時流量、累積流量（配流量積算儀）

輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號

防爆性能：本安型IbIICT5

防護性能：IP65

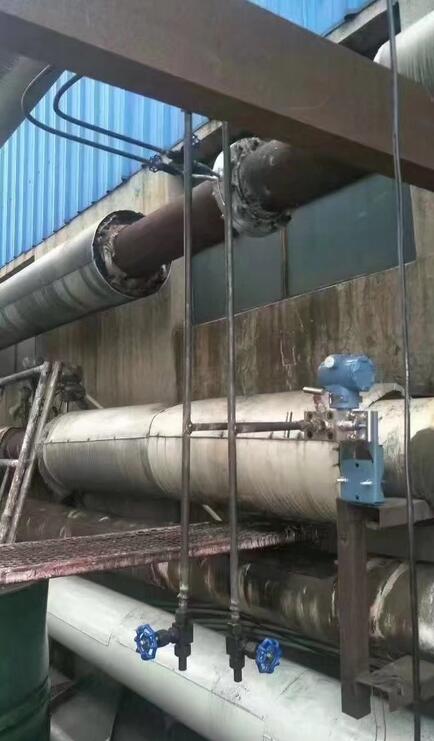

安裝要求

    1、 安裝時應保證孔板中心、法蘭中心、管道中心和墊片同心，不同心度不得超過0.002D/β。

    2、 孔板的正負壓方向，上下游取壓法蘭應與介質流向相符，取壓孔的方位可根據介質不同和

        變送器的安裝情況確定。

    3、 節流裝置與管道連接時，焊接處端面與管道軸線的不垂直度不得大于1°，焊接后內部焊縫

        應加工處理，使其光滑，無焊巴和焊渣。

    4、 取壓法蘭與管道焊接前，應先將管道上的取壓孔鉆好，其直徑與取壓法蘭上的取壓孔徑相

        同，焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。

    5、 可選帶上、下游直管段。

    6、 D-D/2取壓是成套供貨，法蘭連接可直接安裝。
