柴油流量表測量{**}度高、流量范圍寬、重復性好； 齒輪轉動均勻，震動小、壽命長； 對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量； 結構簡單、外形尺寸小、重量輕； 安裝容易，表前不需要安裝直管段。柴油流量表設計新穎，結構合理。具有重量輕、{**}度高特點，可廣泛用于石油、油庫等部門的流量測量。
特點：
測量{**}度高、流量范圍寬、重復性好
螺旋轉子轉動均勻、震動小、壽命長
對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量
結構簡單、外形尺寸小、重量輕
安裝容易，表前不需安裝直管段
參數：
連接方式: 法蘭連接:DN10～DN200
安裝方式: 水平、垂直
{**}度等級: 普通型0.5級，高{**}度0.2級
耐壓: 普通型1.6MPa,高壓型3.2MPa
耐溫度: 普通型＜120℃，高壓型＜200℃
制作材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等
可以選裝油品過濾器
柴油流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；
流量表對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行

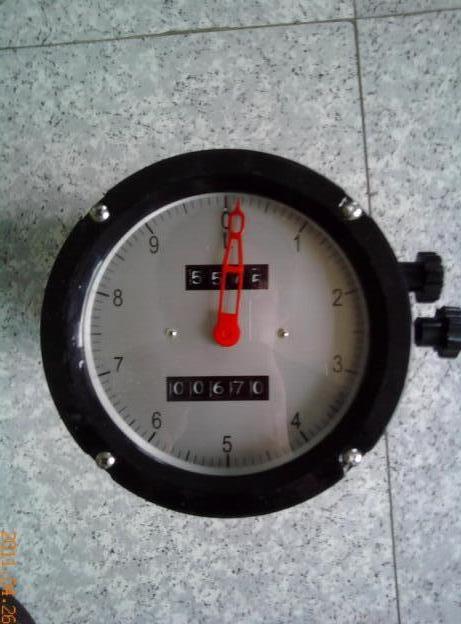

表頭顯示：指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出
儀表型號：顯示、顯示加信號、信號輸出、回零、高粘、高溫
測量介質：液體、各種油品
測量{**}度：0.5級 0.2級
被測介質溫度：-20℃-100℃ ，高+200℃
工作壓力：1.6MPa 2.5MPa
安裝方式：法蘭連接
防爆等級：ExiaIIBT4
防護等級：IP65
測量范圍：
公稱通徑 （mm） |
0.2級 |
0.5級 |
||||
流量范圍 ( m3/h) |
流量范圍( m3/h) |
|||||
被測液體粘度( mPa.s) |
被測液體粘度(mPa.s) |
|||||
0.8-2 |
2-8 |
8-200 |
0.8-2 |
2-8 |
8-200 |
|
4 |
0.03-0.1 |
0.025-0.1 |
0.015-0.1 |
0.025-0.1 |
0.015-0.1 |
0.01-1 |
6 |
0.07-0.2 |
0.05-0.2 |
0.03-0.2 |
0.05-0.2 |
0.03-0.2 |
0.02-0.2 |
8 |
0.10-0.3 |
0.08-0.3 |
0.06-0.3 |
0.08-0.3 |
0.06-0.3 |
0.03-0.3 |
10 |
0.15-0.4 |
0.1-0.4 |
0.08-0.4 |
0.15-0.4 |
0.08-0.4 |
0.04-0.4 |
15 |
0.5-1.5 |
0.35-1.5 |
0.2-1.0 |
0.35-1.5 |
0.30-1.5 |
0.15-1.5 |
20 |
1-3 |
0.6-3 |
0.42-2.1 |
0.75-3 |
0.5-3 |
0.3-3 |
25 |
2-6 |
1.2-6 |
0.84-4.2 |
1.5-6 |
1-6 |
0.6-6 |
40 |
5-15 |
3-15 |
2.1-10.5 |
3-15 |
2.5-15 |
1.5-15 |
50 |
8-24 |
4.8-24 |
3.36-16.8 |
4.8-24 |
4-24 |
2.4-24 |
80 |
20-60 |
12-60 |
8.4-42 |
12-60 |
10-60 |
6-60 |
100 |
34-100 |
20-100 |
14-90 |
20-100 |
16-100 |
10-100 |
150 |
60-200 |
40-200 |
20-170 |
40-200 |
30-200 |
20-180 |
200 |
120-360 |
80-360 |
60-320 |
80-360 |
50-360 |
36-360 |
250 |
180-600 |
120-600 |
50-540 |
100-600 |
80-600 |
50-500 |
300 |
300-1000 |
200-1000 |
80-800 |
200-1000 |
120-1000 |
80-800 |

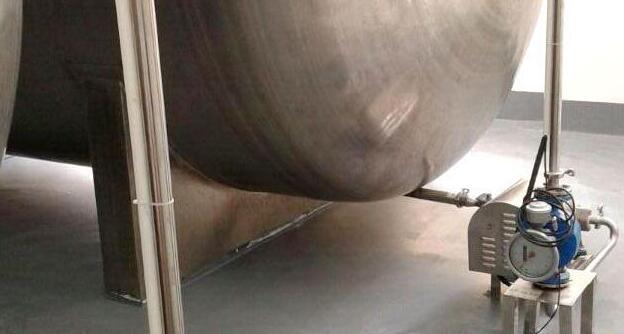

安裝：
1、儀表中的橢圓齒輪軸盡可能安裝成水平位置，即讀數盤應安裝成垂直位置（計數器正面與地面平行），以減少橢圓齒輪與殼體之間的摩擦，降低零件的磨損。由于安裝位置不同，為了便于讀數，可將計數器（表頭）旋轉90°或180°。
2、儀表盡量安裝在常溫場合，不要安裝在有害氣體及強烈熱輻射的場合，防止儀表計數器部分受損害。
3、儀表安裝的方向應使儀表殼體上所示箭頭方向與液體流動方向一致，安裝位置應注意便于讀數。
4、儀表應安裝在泵的出口端，流量調節閥應安裝在儀表的下游。使用時先打開上游截止閥，然后緩慢開啟下游流量調節閥或截止閥。嚴禁突然開啟或關閉。
5、儀表安裝前，管道必須徹底清洗，在整個管路系統中，若無嚴格的過濾裝置時，應在儀表前安裝過濾器，以防雜質進入表內。
6、儀表在使用時，應使表內流滿液體。被測液體內不應混有氣體，否則測出氣和液的混合容積，使測量不準，液體內混有氣體時，必須在儀表上游安裝氣體分離器。
7、流量超過規定大流量時，橢圓齒輪隨著轉速提高而磨損增加、且壓力損失急劇增加，應避{**}使用。低于小流量，雖仍能計量，但誤差增大。流量計的起動流量約為大流量的2%，正常工作流量好為大流量的70%-80%。
