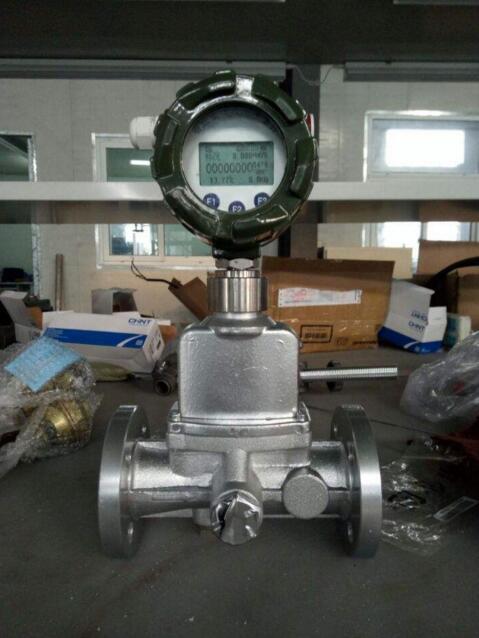

工廠燃?xì)饬髁坑?jì)吸取了國內外流量儀表新技術{**}化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高{**}度、高可靠性的氣體{**}密計量儀表，是一種{**}確測量氣體流量的速度式流量儀表，具有結構簡單輕巧、計量{**}度高、重復性好、測量范圍寬、安裝維修方便等{**}點。工廠燃?xì)饬髁坑?jì)它廣泛應用于石油、化工、冶金、科研等部門及工業{**}域中多種氣體，如燃?xì)狻⒊鞘忻簹獾葰怏w的測量。

燃?xì)饬髁坑?jì)組成部分介紹

1.旋渦發生體

用鋁合金制成，具有一定角度的螺旋葉片，它固定在殼體收縮段前部，強迫流體產生強烈的漩渦流。

2. 殼體

本身帶有法蘭，并有一定形狀的流體通道，根據不同的工作壓力，殼體材料可采用鑄鋁合金或不銹鋼。

3. 智能流量計積算儀

由溫度、壓力檢測模擬通道、流量檢測數字通道以及微處理單元、液晶驅動電路和其它輔助電路組成，并配有外輸信號接口。

4. 溫度傳感器

以Pt100鉑電阻為溫度敏感元件，在一定溫度范圍內，其電阻值與溫度成對應關系。

5. 壓力傳感器

以壓阻式擴散硅橋路為敏感元件，其橋臂電阻在外界壓力作用下會發生預期變化，因此在一定激勵電流作用下，其兩個輸出端的電位差與外界壓力成正比。

6. 壓電晶體傳感器

安裝在靠近殼體擴張段的喉部，可檢測出漩渦進動的頻率信號。

7. 消旋器

固定在殼體出口段，其作用是旋渦流，以減小對下游儀表性能的影響。

特點：

★無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

★采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；

★智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，

★采用雙檢測技術可效地提高檢測信號強度，并抑制由管線振動引起的干擾；

★采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；

★壓力、溫度信號為變送器輸入方式，互換性強；

★整機功耗低，可用內電池供電，也可外接電源。

★{**}度高、重復性好、壓力損失小、抗震性能好；

★采用{**}質，摩擦阻力小，密封性好；

★集微處理器、流量傳感器、高{**}度溫度、壓力傳感器于一體，直接測量被測氣體的流量、溫度、壓力，并自動進行流量跟蹤補償和壓縮因子修正運算；

技術參數：

公稱通徑 DN15-DN300

適用介質 氣體，天然氣，沼氣，液化氣

{**}度等級 1.0% 、1.5%

工作壓力 PN1.6MPa 、 PN2.5Pa 、PN4.0MPa特殊規格訂貨時請注明

介質溫度 -20～80℃

環境溫度 -30～60℃

相對濕度 5%～95%

大氣壓力 86KPa～106KPa

標準狀態條件 P=101.325kpa，T=293.15K

溫壓補償 用戶選定

電源 外電源：24V DC， 內電源：3.6V鋰電池

消耗功率 外電源：<1W ，內電源：<0.3mW鋰電池可用二年以上

輸出信號 頻率信號 ，4-20mA電流信號：對應流量Q～Qmax，20mA對應流量可由用戶自己設定

通訊 RS485通訊、Modbus通訊，可傳輸瞬時流量、累積流量計、壓力和溫度參數

顯示器顯示 瞬時流量、溫度、壓力、累積流量計

傳感器材質 鋁合金殼體（PN≤1.6Mpa）， 不銹鋼外殼（PN≤4.0Mpa）， PN>4.0Mpa為特殊規格請?jiān)谟嗀洉r(shí)注明

安裝方式 法蘭連接

通徑與流量范圍：

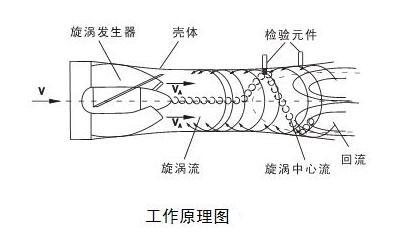

工作原理:

    燃?xì)饬髁總鞲衅?/span>的流通剖面類似文丘里管的型線。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，后在液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）。
