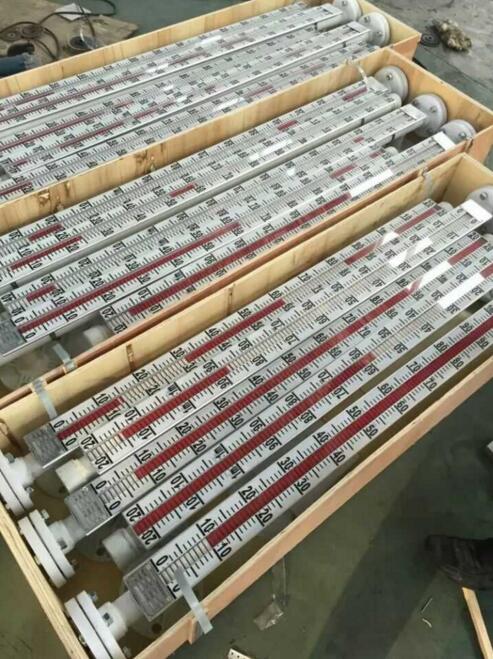

    熱水液位計適用于低溫到高溫，真空到高壓等各種環境，是鍋爐、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和{**}裝兩種形式。熱水液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。

特點：

1.設計簡單、緊湊、堅固可靠、壽命長、無維護工作量能長期在戶外安裝使用；

2.測量管與液位顯示部分、液位變送器、報警開關在耐壓、耐氣上是完全隔離的；

3.工作壓力范圍寬，耐壓從真空到25Mpa；

4.工作溫度范圍寬，適用于從-160~+450°C ；

5.廣泛用于強弱腐蝕性、易燃易爆、毒性、強放射性、攪動的、污濁的液位測量；

技術參數：

1、正常工作條件：

a環境溫度 －25℃～70℃；

b相對濕度 5%～100% （包括凝露和直接濕）；

c大氣壓力 86KPa～108KPa；

2、測量范圍：500mm～6000mm分檔；

3、測量{**}度： 翻柱式指示器±10mm；

4、工作壓力：1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa、10MPa、16MPa；

5、介質密度：0.5g/cm3～1.8g/cm3分檔；

6、介質粘度：≤0.05Pa?s ；

7、介質溫度：-25～80℃ 、（高溫型0～200℃）、（高溫型0～450℃）；

8、跟蹤速度： ≤0.8m/s；

9、接觸介質材料：1Cr18Ni9Ti 聚四氟乙烯；

10、控制點誤差：±10mm；

11、回 差：不超過基本誤差；

12、重復性誤差：不超過基本誤差；

13、開關控制點的接點容量： DC24V或AC220V;1A（純阻性負載）；

14、控制點間zui小間距：60；

15、外殼防護等級：IP65；

16、顯示儀表：數字顯示表（可設定上下限報警及輸出4～20mA信號）；

結構及工作原理：

1、基本型

根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。

2、電遠傳

在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。

3、上下限開關輸出

在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧開關動作時，實現報警或限位控制。

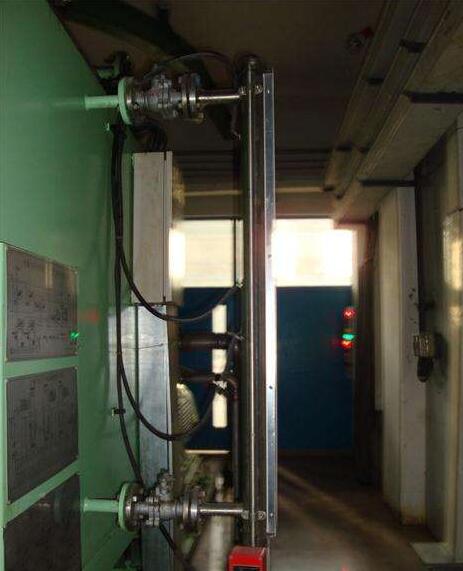

安裝

　　1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。

　　2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計工F確工作。

　　3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。

　　4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避{**}液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。

　　5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過

　　程中不伎浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。

　　6、根據介質情況，可定期找開排污法蘭清洗主體管沉淀物質。

訂貨須知：

法蘭中心距：

法蘭尺寸：

溫度范圍：

壓力等級：

測量介質：

材質：

提示:供貨周期為:1-2個工作日，特殊規格需電話咨詢確定。歡迎來電垂詢！我們將竭誠為您服務！
