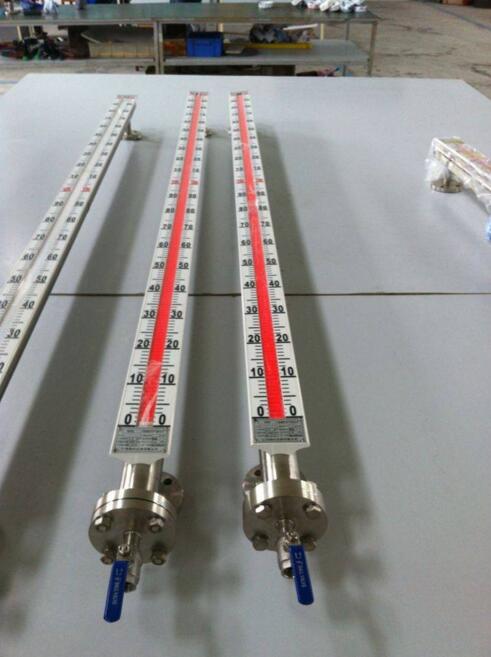

柴油罐液位計結構主要基于浮力和磁力原理設計生產的。帶有磁體的浮子（簡稱磁性浮子）在被測介質中的位置受浮力作用影響。液位的變化導致磁性浮子位置的變化、磁性浮子和磁翻柱的靜磁力耦合作用導致磁翻柱翻轉一定角度（磁翻柱表面涂敷不同的顏色），進而反映容器內液位的情況。

    液位計是根據磁極耦合原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置。在此基礎上，不斷擴大其使用范圍，延伸出多種類型的產品，在檢測液位的同時我們賦予它們更多的實用功能。

特點：

設計合理、結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護

測量范圍大，讀數直觀清晰；

密封結合面少，不易滲漏,安全可靠；

指示部分與被測介質完全隔離；

易于安裝、維修方便。

技術參數:

正常工作條件：

環境溫度：-20～80℃；

相對濕度：5%～100%（包括直接濕）；

環境壓力：86kPa～108 kPa；

測量范圍：0～30米；

顯示{**}度：±10mm；

介質壓力：1.0、2.5、4.0、6.4、10.0、16.0MPa；

介質溫度：-120～450℃（類型可選）；

介質密度：≥.0.5g/cm3；

介質粘度： ≤0.05Pa?S；

接液材質：不銹鋼、PVC、Ti等；

過程連接：按用戶所需，有多種選擇；

報警開關

觸點容量：AC220V 0.2A/110V 0.5A；

輸出形式：常開或常閉信號；

電氣壽命：＞10萬次；

極限負載電流：1A（部分型號）；

大接觸電阻：150mΩ。

變送輸出模塊

輸出信號：4～20mA/ HART；

負載電阻：500Ω（在24VDC供電時）；

供電電源：DC24V、50mA；

環境溫度：-40～60℃；

{**}度：測量范圍 0～0.5 0.5～2 ＞2

基本誤差 ±2% ±1.5% ±1%

出 線 口：M20×1.5（內）；

防爆形式：隔爆型 Ex dⅡCT6 、本安型 Ex iaⅡCT6。

安裝注意事項：

1、本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液位計的正常工作；

2、如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；

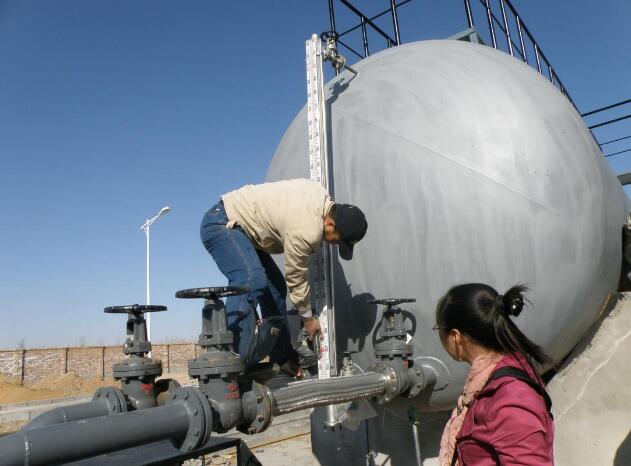

3、液位計安裝必須垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；

4、介質內不應含有固體雜質或磁性物質，以{**}對浮子造成卡阻；

5、使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；

6、打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝。）；

8、應根據介質情況，不定期清洗主導管清除雜質；

9、對超過一定長度（普通型>3米、防腐型>2米）的柴油罐液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；

10、安裝位置，應避開或遠離物料介質進出口處，避{**}物料流體局部區域的急速變化，影響液位測量的準確性；

柴油罐液位計選型表：
