蒸汽流量計選型說明

    正確的選用蒸汽流量計是保證用好蒸汽流量計的前提條件，需要考慮重要因素：通經（DN）、安裝方式、介質溫度、輸出信號、介質種類

蒸汽流量計注意事項

1、在流量計上下游提供足夠的直管段并確保非彎曲的對稱外形。盡可能在儀表下游安裝閥門。

2、豎直安裝通常是{**}先選擇的，向上游動的流體能確保儀表總是滿管，且介質中的成分能夠均勻分布。

3、在易于振動的長管路中進行安裝時，應在流量計的上下游安裝消除器。

4、對于氣的應用，儀表安裝應避{**}安裝在U形彎底部，避{**}因吸收冷凝而在開車時導致的水錘現象，水錘的強度導致傳感機構過分受力，致使傳感器{**}久損壞。

5、面對如此眾多品種的蒸汽流量計，對于一般用戶選型成了一個難題。如何科學地、客觀地選出合適的蒸汽流量計是需要關注的一個問題。

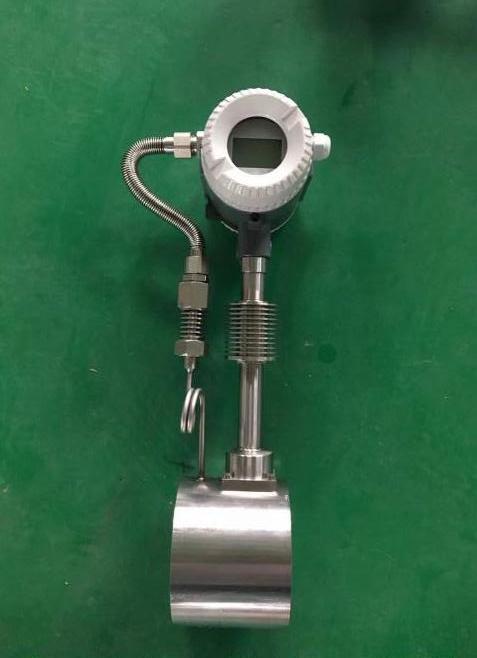

    蒸汽鍋爐管道流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。特點是壓力損失小，量程范圍大，{**}度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,蒸汽鍋爐管道流量計是一種比較先進、理想的流量儀表。

蒸汽流量計產品特點

1、蒸汽流量計采用先進的第三代電容式力傳感器，性能可靠，{**}度、靈敏度高；

2、耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強；

3、無可動部件，耐臟污，一體式智能顯示，安裝簡便{**}維護；

4、壓力損失小，僅為標準孔板的1/2△P左右；

5、適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流；

6、可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；

7、整機全密封無死角，無任何泄漏點，可耐42MPa高壓；

8、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；

9、蒸汽流量計具有多種安裝方式供選擇，安裝簡單，費用低；

10、具有一體化溫度、壓力補償，直接輸出質量或標方；

11、具有可選小信號切除、非線性修正、濾波時間可選擇；

12、計量準確，{**}度可達到0.2~1.5%；

13、重復性好，一般為0.05～0.08%，測量快速；

14、蒸汽流量計內設自檢程序，故障現象一目了然；

15、多種輸出形式，能遠傳各種參數；

16、抗震動性強，一定范圍內可測脈動流。

蒸汽流量計技術參數

公稱通經（mm）：DN10-3000

儀表材質：1Cr18Ni 9Ti

公稱壓力（Mpa）：PN1.6Mpa；PN2.5Mpa

輸出信號：傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V/變送器：兩線制4 ~ 20mADC電流信號

環境條件：溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa

{**}度等級：示值的±1.5%

量程比：1:10；1:15

阻力損失系數：Cd<2.6

被測介質溫度（℃）：－40～+200℃

供電電源：傳感器：+24VDC   變送器：+24VDC現場   顯示型：儀表自帶3.2V鋰電池

信號傳輸線：3×0.3（三線制），2×0.3（二線制）

允許振動加速度：1.0g

傳輸距離：≤500m

信號線接口：內螺紋M20×1.5

防爆等級：ExdIIBT6

防護等級：IP67

（一）安裝環境要求：

1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2．避開高溫?zé)嵩春洼椛湓吹闹苯佑绊�。若必須安裝，須有隔熱通風措施。

3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

4．蒸汽流量計應盡量避{**}安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。

5．儀表{**}好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避{**}水順著電纜線進入放大器殼內。

6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

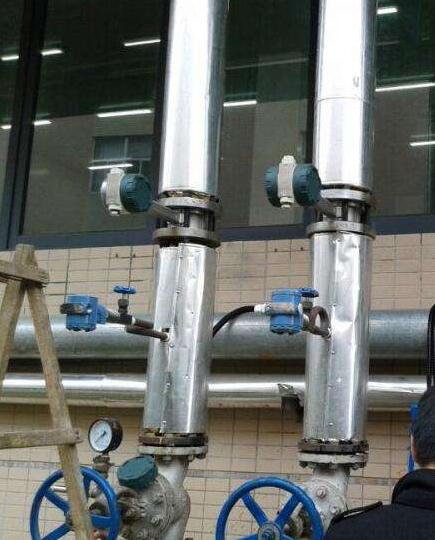

（二）儀表管道安裝要求：

1．蒸汽流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量{**}度。

注:調節閥盡可能不安裝在蒸汽流量計的上游,而應安裝在蒸汽流量計的下游10D處。

2．上、下游配管內徑應相同。如有差異，則配管內徑Dp與蒸汽流量計表體內徑Db,應滿足以下關系

0.98Db≤Dp≤1.05Db

上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db

3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm

4．測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處。

5．儀表在在管道上可以水平、垂直或傾斜安裝。
