蒸汽管道流量計工作原理

    在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街。

    旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:

f=StV/d   公式(1)

式中：

f－發生體一側產生的卡門旋渦頻率

St－斯特羅哈爾數（無量綱數）

V－流體的平均流速

d－旋渦發生體的寬度

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，

圖表示斯特羅哈爾數（St）與雷諾數（Re）的關系。

在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）

K＝N/Q（1/m3）   公式（2）

式中：K＝儀表常數（1/m3）。

N＝脈沖個數

Q＝體積流量（m3）

    工業蒸汽管道流量計由法蘭卡裝式流量傳感器和顯示儀表組成。法蘭卡裝式流量計將專用法蘭焊接在工藝管道上，然后用螺栓、螺母將儀表固定在兩個法蘭之間。安裝簡單便捷，成本低。本公司提供專用法蘭，不需另行購買安裝法蘭。工業蒸汽管道流量計與現場顯示儀組合后，成為智能一體化流量計，分別用于飽和蒸汽流量計量、過熱蒸汽流量計量、各種氣體流量計量。

蒸汽管道流量計參數

1、口徑：DN10～DN3000mm

2、公稱壓力：0.1～2.5MPa

3、工況溫度：-30～+450℃

4、{**}度：±1.5%FS

5、輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)

6、防護等級：IP65 IP67

7、防爆標志：本安型ExiallCT4；隔爆型ExdllCT4

8、執行標準：企標Q/BET05-06

9、表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢

10、公稱通徑：卡裝式：DN10～DN300； 插入式：DN350～DN1000； 法蘭式：DN10～DN3000

11.脈沖占空比約50%,傳輸距離為100m；

12.材質 不銹鋼, 鋁合金；

13.電源 DC24V或鋰電池3.6V；

14.防爆等級 本安型iaIIbT3-T6；

15.防護等級 IP65。

蒸汽管道流量計特點：

▲穩壓補償一體化設計。

▲量程比寬達20:1。

▲整體結構設計合理，動態測量范圍寬，壓力損失小。

▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

▲同時顯示流量值與累計流量值，不必輪流切換。

▲采用抗振探頭，有效消除外界振動影響。

▲電路采用表面貼裝工藝，結構緊湊，可靠性高。

▲采用分體式信號轉換器，電纜zui長10米。

▲分體式蒸汽流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。

▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

蒸汽管道流量計安裝指南：

a)傳感器安裝在管道上的位置一定要選振動小的地方，振動加速度不能大于0.2g，如大于需要采取減震措施。

b)傳感器的上游側和下游側必須有足夠的直管段見示意圖。

c)對于卡裝連接儀表，法蘭焊后必須保證法蘭的端面與管道垂直，內表面光滑。

d)傳感器可水平、垂直或傾斜安裝在直管上。

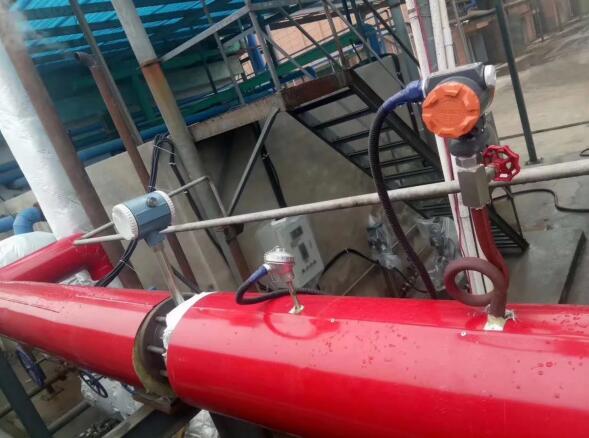

e)當在流量傳感器同壓力傳感器和溫度傳感器組成測量系統時，其壓力、溫度測量點的位置如圖。

f)流量傳感器安裝步驟可參考方法A或方法B（以法蘭卡裝型為例）：

方法A：

Ⅰ選定安裝位置，并取前15DN，后5DN直管段割下。

Ⅱ在選表位置焊上兩片法蘭，并將傳感器裝好。

Ⅲ去掉原管多出的直管（即表體寬度）。

Ⅳ將傳感器的前后直管段焊到原工藝管道上。

方法B：

Ⅰ考慮前15DN，后5DN選定裝表位置。

Ⅱ取下表體寬度的一段管，焊上兩片法蘭連接孔同心，將傳感器螺栓緊固好。
