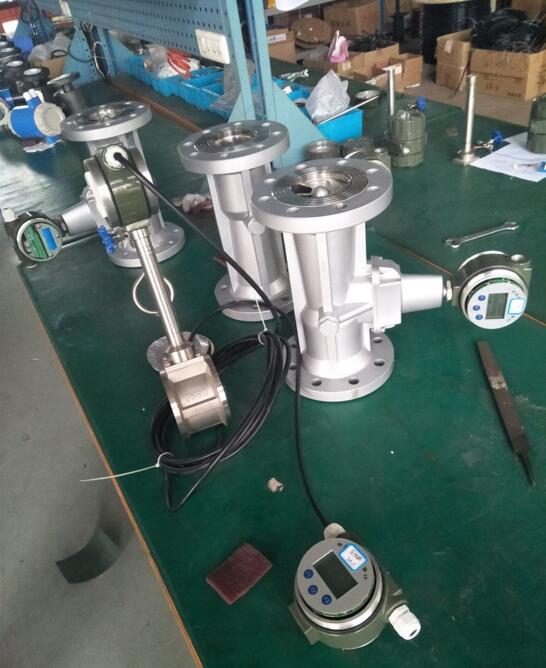

工業天然氣鍋爐流量計由傳感器和轉換顯示儀組成。
1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。
旋渦發生器由特定螺旋形葉片組成，它固定在殼體收縮段前端，強迫流體產生強烈的旋渦流。
檢測元件安裝在靠近擴張管的喉部，用熱敏、壓電、應變、電容或光纖等檢測元件可測出旋渦進動的頻率信號。
整流器固定在流量計表體出口，其作用是消除旋渦流，以減小下游流態對儀表測量的影響。
殼體設計成一定形狀的流道，使旋渦形成，固定和保護安裝在內部的零部件，并通過法蘭與管道相連接。
2、轉換顯示儀
由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。顯示儀配有外輸接口，輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償，轉換為標準狀況下的體積流量，并顯示。
天然氣鍋爐流量計概述
工業天然氣鍋爐流量計采用微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等{**}點,流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑嬛饕夹g(shù)指標達到國外同類產品水平。工業天然氣鍋爐流量計采用較好的單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下（P0=101.325kPa，T0=293.15K）的體積總量。
天然氣鍋爐流量計技術參數：
1、公稱通徑：15-300(mm)
2、準確度：1.5（級）
3、重復性：基本誤差限的1/3
4、工作壓力：0-2.5Ｍpa
5、介質溫度：-30℃～+70℃
6、過流量能力：大流量的1倍
7、輸出信號方式：脈沖，4－20mA
8、適用介質：氣體
9、防爆等級：ExdIIBT4
量程比：1:10 ；1:20 ；1:30
儀表材質：表體：304不銹鋼或鑄鋁/葉輪：防腐ABS或{**}質鋁合金/轉換器：鑄鋁
使用條件
介質溫度：-20℃～+80℃
環境溫度：-30℃～+60℃
相對濕度：5%～90%
大氣壓力：86Kpa～106Kpa
工作電源
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。
當電壓低于2.0時出現欠壓指示
整機耗能
外電源：< 1W
內電源:平均功耗≤ 1W,可連續使用三年以上。
通訊輸出功能：RS485通訊
實時記錄功能：起停記錄、日記錄、定時間間隔記錄
信號接線口：內螺紋M20×1.5或其他
天然氣鍋爐流量計特點
1、 內置式壓力、溫度、流量傳感器，安全性能高；采用雙傳感器、新型信號處理放大器和{**}特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性；
2、 結構緊湊，無機械可動部件，傳感器及顯示一體化，外形美觀；
3、規格齊全，從DN15～DN300，滿足用戶的各種管徑和流量的需要；
4、特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失；
5、特有的壓力、溫度傳感器故障自診斷功能，并清晰簡明地顯示于LCD屏和上位機的界面中；
6、具有485通信接口，可遠傳被測介質的溫度、壓力、瞬時流量、標準體積總量等儀表有關參數，傳輸距離≤1.2km；
7、流量計有內置一組鎳氫電池，在無外電源的情況下可連續使用1~3年；具有流量，壓力，溫度的頻率模擬信號輸出（200~1000Hz），傳輸距離為2km；
8、儀表具有防爆及防護功能，防爆標志為ExibⅠ，防護等級為IP55。
9、可以任意角度定位（轉動角約為350°），使流量計在各種安裝條件下的讀數更方便更直接；
10、智能流量積算儀可以任意角度定位（轉動角約為350°），使流量計在各種安裝條件下的讀數更方便更直接；
11、節流小，對環境條件要求少，對流量計的前后直管段安裝要求低（前為≥10DN 、后為≥10DN），水平或傾斜安裝都能準確計量；該流量計的安裝、使用及維護特別方便；

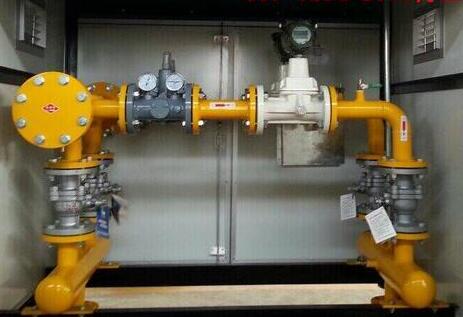

天然氣鍋爐流量計環境的選擇:
1)干燥通風之處，避開潮濕易積水之地;
2)避{**}日曬雨淋。露天時應遮擋雨水;
3)盡可能避{**}強烈振動;
4)避{**}強電磁場設備，如大電機、大變壓器等;
5)便于維修，活動方便。
