管道蒸汽流量計工作原理

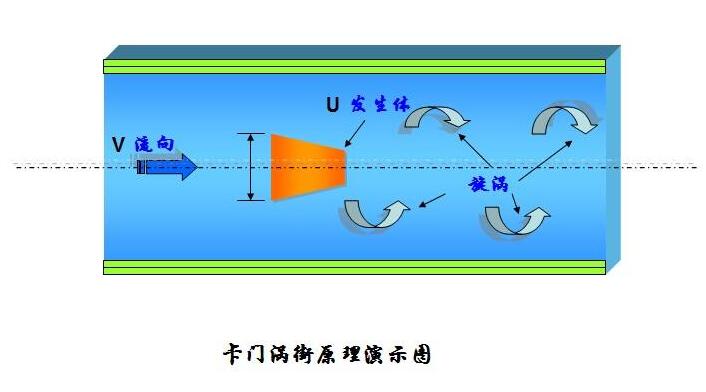

在流體中垂直地插入一根柱狀阻力體時，在其兩側就會交替地產生旋渦，隨著流體向下游方向運動，形成旋渦列，成為卡曼渦街，見上圖。產生渦街的阻力體稱旋渦發生體。實驗證明，旋渦的頻率與流速成正比，可用下式表示：
f=St.V/〔（1-1.25d/D）d〕
式中：f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾數
V－流體的平均流速
d－柱體流面寬度
D-管道內徑
在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。
Q＝3600f/K或M=ρ3600 f/K
式中：K＝儀表常數（1/m?）。
M=質量流量
Q＝體積流量（m?/h）
ρ=介質密度（kg/m?）
F=頻率Hz
被測介質溫度:常溫：-25℃~100℃ 高溫：-25℃~150℃或-25℃~300℃
公稱壓力:1.6MPa；2.5MPa;4.0MPa(可按訂貨要求供應)
輸出信號(信號線接口為M20×1.5內螺紋)
脈沖電壓輸出信號:高電平8~10V，低電平0.7~1.3V
(防爆型：高電是4~5V 低電平0.7~1.3V)
脈沖占空比約50%，傳輸距離為100米
標準電流輸出信號:DC4~20mA 允許外接負載電阻小于600Ω(電源24V)，傳輸距離為3000米
儀表使用環境
溫度：-25℃~+55℃ 濕度：5~90%RH(50℃)
材質:表體為304不銹鋼，轉換器外殼為鋁合金/表體為316不銹鋼需訂做
電源:DC12V±10%；DC24V±10%;鋰電池3.4V 7.5Ah2節
防爆等級:本安型ExiallCT1—T5，防爆型ExiallBT4
防護等級:IP65
表體型式 |
公稱通徑mm |
壓力等級MPa |
L mm |
G |
D mm |
d1 mm |
N-d2 |
d mm |
b mm |
重量kg |
|
常溫 |
高溫 |
||||||||||
法蘭卡裝式 |
15 (20) |
2.5~4.0 |
66 |
280 |
500 |
65 |
· |
· |
15 (20) |
· |
7.5 |
25 |
2.5~4.0 |
66 |
280 |
500 |
65 |
· |
· |
25 |
· |
7 |
|
32 |
2.5~4.0 |
66 |
285 |
505 |
72 |
· |
· |
32 |
· |
10 |
|
40 |
2.5~4.0 |
70 |
290 |
510 |
80 |
· |
· |
40 |
· |
11 |
|
50 |
2.5~4.0 |
85 |
295 |
515 |
90 |
· |
· |
50 |
· |
12.5 |
|
65 |
1.6~2.5 |
98 |
310 |
530 |
105 |
· |
· |
65 |
· |
17 |
|
80 |
1.6~2.5 |
110 |
320 |
540 |
120 |
· |
· |
80 |
· |
20 |
|
100 |
1.6~2.5 |
110 |
330 |
550 |
150 |
· |
· |
100 |
· |
27 |
|
法蘭連接式 |
125 |
1.6 |
250 |
323 |
545 |
245 |
210 |
8-φ18 |
125 |
26 |
22 |
150 |
1.6 |
300 |
335 |
555 |
280 |
240 |
8-φ23 |
150 |
28 |
24 |
|
200 |
1.6 |
320 |
370 |
590 |
335 |
295 |
12-φ23 |
200 |
30 |
31 |
|
250 |
1.6 |
320 |
400 |
620 |
405 |
335 |
12-φ25 |
250 |
32 |
40 |
|
|
300 |
1.6 |
320 |
420 |
640 |
460 |
410 |
12-φ25 |
300 |
32 |
48 |

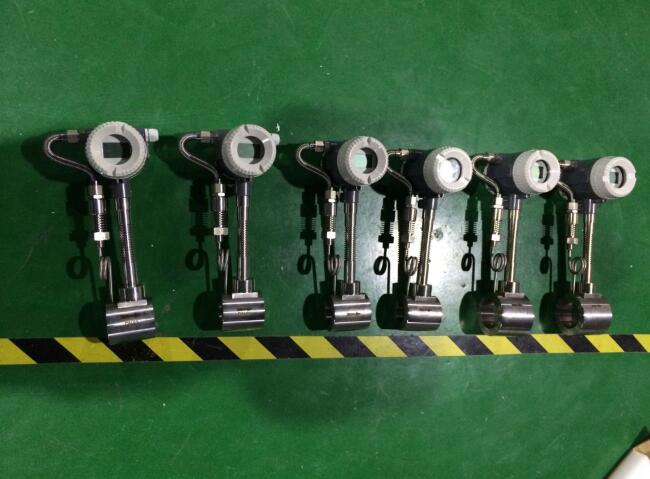

管道蒸汽流量計特點
輸出信號不受流體的溫度壓力、密度成份等影響，并與流體流速成正比；
感測元件不接觸介質，可靠性高；
無可動部件，結構簡單、牢固；
測量范圍寬，{**}度高；
壓損小，節能顯著；
管道式蒸汽流量計主要用于工業管道流體介質的流量測量，如氣體、蒸汽等多種介質，其特點是壓力損失小，量程范圍大，{**}度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機堿零件，因此可靠性高，維護量小。蒸汽流量計常數能長期穩定。插入式儀表在管通的插入口安裝，球閥則可進行不斷流裝卸。以便在臟污介質中運行時定期清洗和維修。管道式蒸汽流量計采用壓電應力式傳感器，可靠性離，可在-20℃{**}+300℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量?jī)x表。
法蘭卡裝式及法蘭式直管段要求
上游管道情況 |
直管段長度要求 |
|
上游 |
下游 |
|
收縮管 |
15DN |
5DN |
擴大管 |
35DN |
5DN |
一個90°彎頭 |
20DN |
5DN |
二個同平面90°彎頭 |
25DN |
5DN |
二個不同平面90°彎頭 |
40DN |
5DN |
全開閥門 |
15DN |
5DN |
半開閥門 |
40DN |
5DN |
插入式渦街直管段要求
上游阻力件型式 |
用于平均流速點 |
用于zui大流速點 |
有整流器 |
下游 |
90°彎頭或T型接頭 |
50DN |
25DN |
15DN |
5DN |
同一平面內幾個90°彎頭 |
50DN |
25DN |
15DN |
5DN |
不同平面內幾個90°彎頭 |
80DN |
50DN |
20DN |
5DN |
收縮管 |
30DN |
10DN |
10DN |
5DN |
擴大管 |
55DN |
25DN |
20DN |
5DN |
全開蝶閥 |
45DN |
25DN |
20DN |
5DN |
全開旋塞閥 |
35DN |
15DN |
10DN |
5DN |

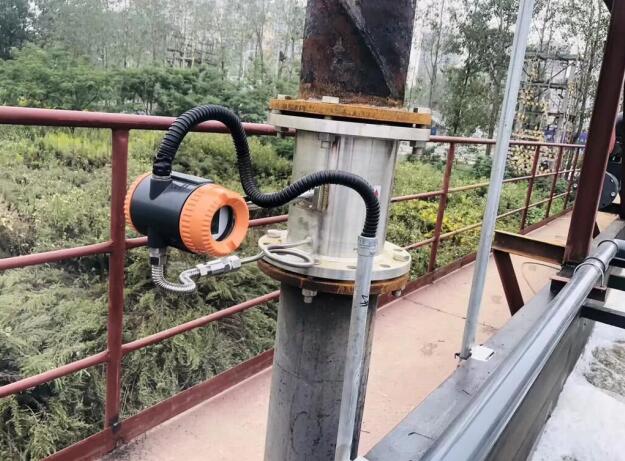

蒸汽流量計安裝注意事項
合理選擇儀表安裝的場合，儀表到達后應及時安裝。變送器安裝時應充分考慮直管段要求和維護調試方便，并應避{**}安裝干以下場合:
1、環境有強腐蝕氣體;
2、環境溫度變化較大.熱輻射強烈;
3、管道振動強烈且無減震措施。
變送器可安裝于水平、垂直、傾斜的管道上.被測介質必須是滿管流動(垂直管道內的流體方向必須向上)。安裝時.前后直管段必須滿足上表中的要求;
在同一根管道上同時有閥門與流量計時，應將流量計裝在閥門上游。
