管道式天然氣流量計傳感器和轉換器兩部分組成，傳感器包括旋渦發生體（阻流體）、檢測元件、儀表表體等；轉換器包括前置放大器、濾波整形電路、 D / A 轉換電路、輸出接口電路、端子、支架、防護罩等。近年來智能式流量計還把微處理器、顯示通訊及其他功能模塊亦裝在轉換器內。

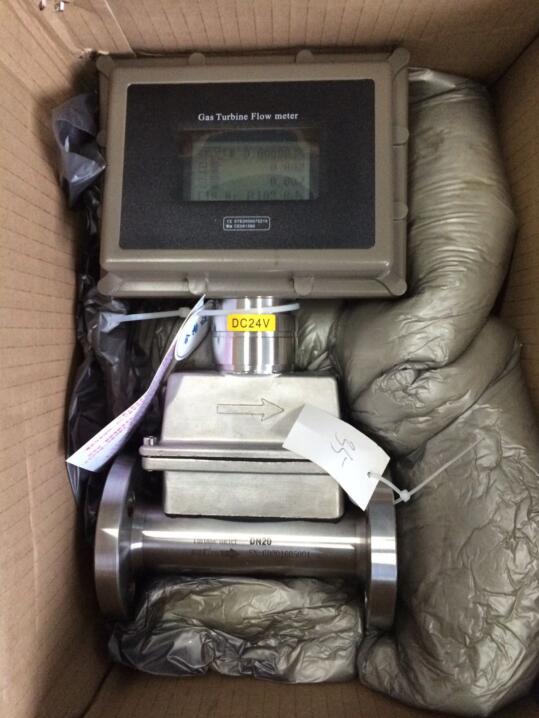

天然氣流量計技術參數
口 徑：DN15～DN300mm
電氣連接： M20×1.5內螺紋，φ10電纜孔
電源電壓： 24VDC；內置鋰電池
{**}大功耗： ≤10VA
防爆標志： ExmibdⅡBT4
外磁干擾： ≤400A/m
外殼防護： IP65；IP67；IP68；
輸出信號： 4～20mA.DC，負載電阻0～750Ω
通訊輸出： RS485或CAN總線
連接方式： 法蘭式
殼體材料：鋁合金、碳鋼；
公稱壓力：0.1～2.5MPa
儀表{**}度： 管道式0.5級、1.0級；插入式1.5級
測量介質： 電導率大于5μS/cm的各種液體和液固兩相流體。
流速范圍： 0.01～15m/s
工作壓力： 1.6MPa
環境溫度： -40℃～+50℃
天然氣流量計訂貨須知
1、提供被測介質具體名稱、管徑、流量大�。髁�、常用流量、小流量）、工作壓力、工作溫度、環境溫度、具體測量要求或其他要求；
2、安裝特別提醒：本流量計安裝時前面必須要安裝過濾器，同時安裝前應對管道進行吹洗作業，有條件的應在流量位置安裝旁管便于檢修和維護。
天然氣流量計特點
1、鋁合金渦輪抗老化、耐腐蝕、耐強度更高、耐磨損、使用壽命長、測量重復性好；
2、新型智能溫壓一體化設計，自動檢測被測介質溫度和壓力變化，實時對流量進行動態溫壓補償，達到高{**}度測量；
3、自帶整流裝置，即使安裝條件和介質流速變化不理想，也能保證高{**}度測量；同時對安裝要求也變低，極短的前后直管道也不影響測量；
4、微功耗、雙電源、高效能設計，內部電池供電就可達3年，也可同時外接外供電源；
5、人性化180度旋轉表頭、大屏幕全中文液晶、微仰視角度顯示屏，都能讓觀察人員更舒適、更方便、更便于讀數；
6、各種信號輸出，包括脈沖、電流、頻率以及IC卡定量脈沖信號等；
7、儀表數據和測量數據自動保存，斷電不丟失。

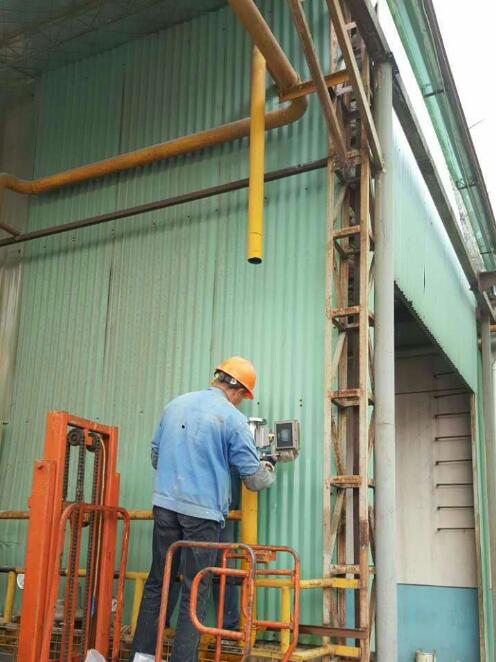

天然氣流量計安裝要求：
(1)流量計屬于{**}密測量儀表，在運輸、倉儲和操作時必須小心裝卸。
(2)在流量計裝入管道前，撕去法蘭進出口處的粘帶，并用吹起的方法檢驗葉輪轉動是否靈活平穩。
(3)流量計開始安裝前，特別是安裝在新管路或經維修的管路上時，{**}先應清掃管路，去除所有的渣、鐵銹及其它的管路碎屑。
(4)管路液壓靜力試驗后，任何留在管線里的液體都會損壞流量計的內部零件。如果液壓靜力試驗是必要的話，流量計必須要用一個管段來代替，確保在液壓靜力試驗后沒有液體留在流量計的上游管線里。
(5)流量計應水平安裝。帶有潤滑系統的流量計在安裝時應保證潤滑瓶開口朝上。公稱直徑DN≤200管道式天然氣流量計可以垂直安裝。安裝使用時，氣流方向應從上{**}下。
(6)任何情況下，在流量計的上游應安裝一段公稱直徑與流量計的公稱直徑相同的直管段，長度要求≥10DN;同時其下游也必須安裝一段與流量計的公稱直徑相同的直管段或彎管，并且要求其總長≥10DN。
(7)在流量計入口管上游的漸縮管或漸擴管的開口角度不能超過30。。為了保證氣體政策輸送，便于對流量計進行維護，要在流量計安裝管道上設置旁通管道。
(8)流量計宜緩慢地加壓和啟動，快速打開閥門的沖擊負載通常會損壞葉輪。
(9)如果需要在流量計附近的管線上做焊接工作，則必須將流量計拆下來進行。否則，會陰管道溫度過高而導致流量計的*性破壞。
(10)安裝流量計時，注意使氣體流動方向與表殼上箭頭所指的方向，安裝失誤會導致對流量計的破壞。
(11)管道必須沒有震動，管道內的氣流不能有大的脈動和雜質，沒有灰塵和液體，進入管路的外來物質會嚴重地?fù)p壞流量計，當預計氣體流中可能存在損壞流量計的外來物質時，建議在流量計上游管道安裝過濾器。
(12)對于安裝在戶外的流量計，為了防風雨，應對其提供適當?shù)谋Ｗo(hù)措施。
