化工廠污水流量計采用四層線路，濾波性能強，顯示流量值更加穩定，采用不銹鋼電氣接口，密封性能翻倍。采用國際進口傳感器，{**}度穩定性和抗干擾能力進一步提升。采用{**}質電極、智能濾波抗干擾設計。庫存現貨，抗干擾能力強，可自由切換多種單位顯示，純銅線圈，輸出信號更穩定可靠。

污水流量計特點

儀表構造簡單、牢靠，無可動部件，工作壽命長。

無截流阻流部件，不存在壓力損失和流體梗塞現象。

無機械慣性，響應快速，穩定性好，可應用于自動檢測、調理和程控系統。

  ■全數字量處理，抗干擾能力強，測量可靠，{**}度高、流量測量范圍可達150：1；

  ■超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好；

  ■采用16位嵌入式微處理器，運算速度快，{**}度高，可編程頻率低頻矩形波勵磁，提高了流量測量的

    穩定性，功耗低；

  ■采用SMD器件和表面貼裝（SMT）技術，電路可靠性高；

  ■管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失；

  ■在現場可根據用戶實際需要在線修改量程；

  ■測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關；

  ■高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂；

  ■可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部無阻礙流動部件，與被測流體接觸的只是測量管內襯和電極，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質；采用耐磨橡膠做內襯，就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。

污水流量計技術參數

◆儀表{**}度：管道式0.5級、1.0級；插入式2.5級

◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。

◆流速范圍：0.2～8m/s

◆工作壓力：1.6MPa

◆環境溫度：-40℃～+50℃

◆介質溫度：聚四氟乙烯襯里≤180℃   橡膠材質襯里≤65℃

◆防爆標志：ExmibdⅡBT4

◆防爆證號：GYB01349

◆外磁干擾：≤400A/m

◆外殼防護：一體化型： IP65；分 離 型：  傳感器IP68(水下5米，僅限于橡膠襯里)轉換器IP65

◆輸出信號：4～20mA.DC，負載電阻0～750Ω

◆通訊輸出：RS485或CAN總線

◆電氣連接：M20×1.5內螺紋，φ10電纜孔

◆電源電壓：90～220V.AC、24±10%V.DC

◆大功耗：≤10VA

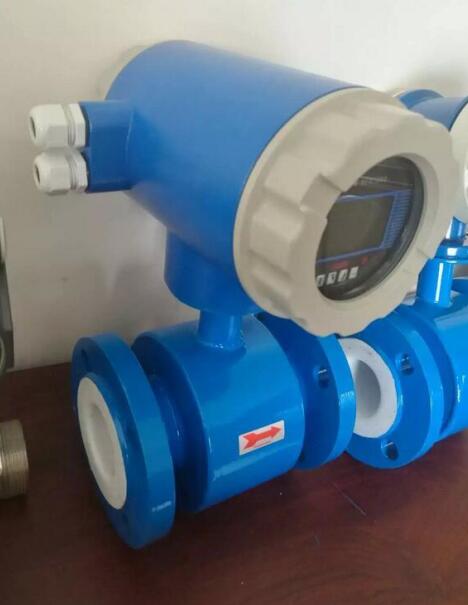

一體式污水流量計

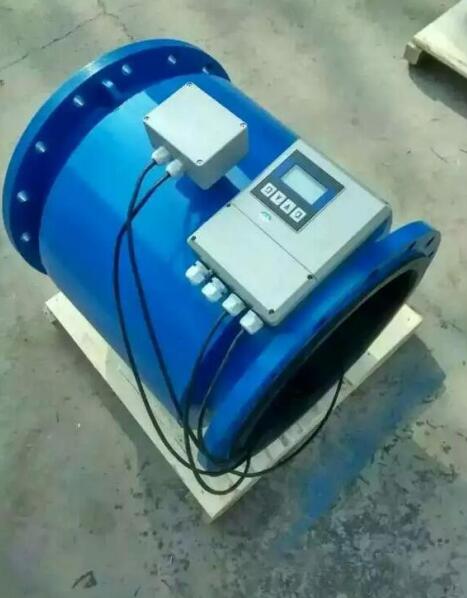

分體式污水流量計

污水流量計產品選型：

1、根據一體型和分離型化工廠污水流量計的特點，選擇合適的類型。一體型污水流量計安裝敷線方便，{**}度中等，不宜在地面以下安裝，以防轉換器被水淹沒。分離型污水流量計，{**}確度較高，轉換器與傳感器異地安裝，更適合現場環境比較差（如有害、有毒、易受水淹沒等場所）的場合，但安裝、敷線較嚴格，否則易引入干擾信號。

2、選擇合適的電極形式。對于不產生結晶、結疤、不沾污電極的介質，可用標準電極，否則用式清垢電極或有清洗連接裝置的電極。對于測污泥場合，還可選用可換式電極。

3、根據被測介質的腐蝕性選擇電極材料。

4、根據被測介質的腐蝕性、磨損性及溫度來選擇襯里材料。

5、防護等級。根據國標GB4208-1984約同于國際電工委員會IEC標準（IEC529-7B），外殼防護等級的標準為：IP65為防噴水型，即可允許水龍頭從任何方向?qū)�儀表噴水，噴水壓力為30Kpa。出水量為0.75m3/h，噴水口離儀表距離為3m；IP67為防浸水型，即儀表可全部浸入水中，點應在水下{**}少150cm，持續時間{**}少30min。IP68為潛水型，能長期在水下工作。根據以上規定，在地下安裝易被水淹的儀表應選IP68，儀表在地上安裝的宜選IP65。

6、根據連接儀表管道的{**}緣性選擇接地。

7、根據被測介質的壓力選擇污水流量計的公稱壓力。對于介質壓力為1.0MPa、1.6MPa、2.5MPa幾個等級。

污水流量計選型表
