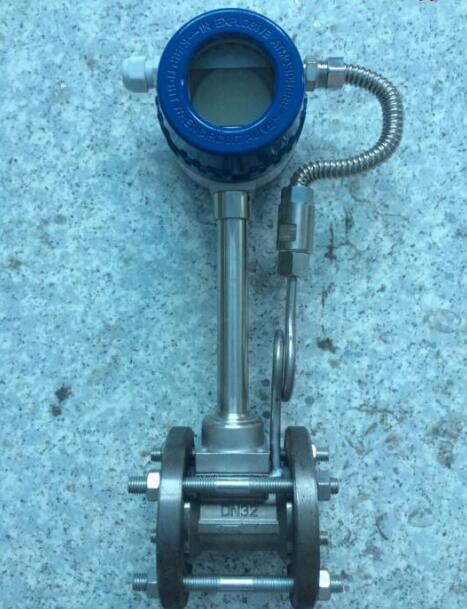

工業鍋爐蒸汽流量計是基于卡門渦街原理而研制的--種具有國際先進水平的新型流量計。不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓， 無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長 采用微功耗高新技術,電池供電的現場顯示型流量計,溫壓補償一體化設計;有遠傳型，現場顯示型，溫壓自動補償型。工業鍋爐蒸汽流量計可廣泛應用于化工、石油、冶金、輕工、環保、市政、電力等部門。
蒸汽流量計特點:
1、結構簡單牢固，無可動部件，可靠性高，長期運行十分可靠。
2、安裝簡單，維護十分方便。
3、檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
4、測量的是與流量成正比的脈沖信號，無零點漂移，{**}度高。
5、測量范圍寬，量程比可達1: 10。
6、壓力損失較小，運行費用低，更具節能意義。
7、采用超低功耗技術，電池供電可運行兩年以上。
8、溫壓補償一體化設計，同時顯示流量值與累積流量值，溫度、壓力值，不必輪流切換。
9、壓力損失小，量程范圍大，{**}度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
蒸汽流量計技術參數
★測量介質：氣體、過熱/飽和蒸汽
★測量范圍：正常工作范圍，雷諾數為20,000~ 7, 000, 000；測量可能范圍雷諾數為8, 000 ~ 7, 000，
★準確度：a.液體，指示值的+1.0%；
b.氣體，指示值的+1.5%；
c.蒸汽，指示值的土1.5%；
★重復性：準確性的1/3；
★輸出信號：a. 三線制電壓脈動 低電平； 高電平：大于4V：占空比50%
b.二線制電流4mA ~ 20mA
c.三線制電流4mA ~ 20mA
d.RS-485通訊接口
★工作電源：外電源； +24VDC；內電源3.6V鋰電池
★介質溫度：普通型： -40℃~ +130℃；
高溫型： -40℃~ +250℃；
特高溫型：-10℃~ +350℃可選；
防爆型： -40℃~ +80℃；
★工作壓力：2.5MPa（注: 應用戶要求，可提供其它壓力等級的流量計，需定做）
★大力壓力： 86KPa ~ 106KPa；
★殼體材質：a.碳鋼；b.不銹鋼（1Cr18Ni9Ti）
★規格（管道內徑）：20、25、32、40、50、65、80、100、125、150、200、250、300
★環境溫度： -30℃~ +60℃
★相對溫度： 5% ~ 95%
★保護等級： IP65
★防爆類型：隔爆型；防爆標志：Exd I BT4
★工作狀況下流量范圍（單位: m3/h）

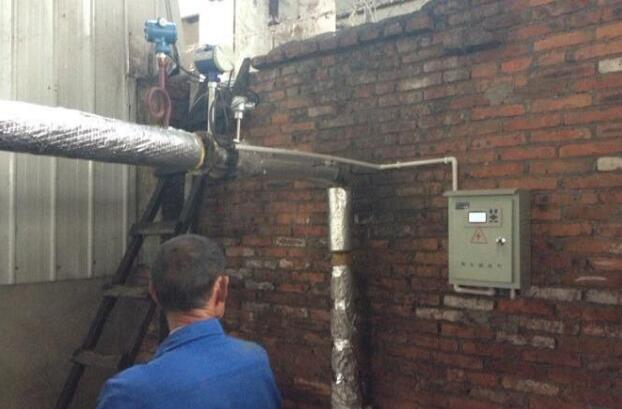

正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤輕者影響測量{**}度，重者會影響流量計的使用壽命，甚{**}會損壞流量計。
1.對直管段的要求
流量計對安裝點的上下游直管段有一定要求，否則會影響測量{**}度。
若流量計安裝點的上游有漸縮管，流量計上游應有不小于15D的等徑直管段，下游應有不小于5D的等徑直管段。
若流量計安裝點的上游有漸擴管，流量計上游應有不小于18D的等徑直管段，下游應有不小于5D的等徑直管段。
若流量計安裝點的上游有90°彎頭或下形接頭，流量計上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。
若流量計安裝點的上游在同一平面上有二個90°彎頭，傳感器上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。，
流量調節閥或壓力調節閥盡量安裝在流量計的下游5D以遠處，若必須安裝在流量計的上游，流量計上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。
流量計上游有活塞式或柱塞式泵，活塞式或羅茨式風機、壓縮機，流量計上游應有不小于 25D等徑直管段，下游應有不小于5D的等徑直管段。
特別注意:流量計安裝點的上游較近處若裝有閥門，不斷地開關閥門，對流量計的使用壽命影響極大，非常容易對流量計造成長久性損壞。流量計盡量避{**}在架空的非常長的管道上安裝，這樣時間一長后，由于流量計的下垂非常容易造成流量計與法蘭間的密封泄漏，若不得已安裝時，必須在流量計的上下游2D處分別設置管道緊固裝置。
2.對方管道的要求
為方便檢修流量計，zui好為流量計安裝旁通管。另外，在需清洗的管道上: 或所安裝流量計的管道內的流體不能為檢修流量計而停供的情況下，必須安裝旁通管。
3.對配管的要求
流量計對安裝點的上下游直管段有一定要求，否則會影響測量{**}度。
流量計安裝點的上下游配管的內徑應與流量計內徑相同，其應滿足下式的要求。
0.98DN≤D≤1.05DN式中:DN-流量計內徑
D-配管內徑
配管應與流量計同心.同軸偏差應不大于1.05DN。
流量計與法蘭間的密封墊不能凸入管道內，其內徑可比流量計內徑略大
4.對管道振動的要求
流量計盡量避{**}安裝在振動較強的管道上,若不得已要安裝時，必須采取減振措施，在流量計上下游2D處分別設置管道緊固裝置,并加防振墊。
5.對外部環境的要求
流量計避{**}安裝在溫度變化很大的場所和受到設備的熱輻射，若必須安裝時，須有隔熱通風的措施。流量計避{**}安裝在含有腐蝕性氣體的環境中，若必須安裝時，須有通風措施。
流量計安裝在室內，必須安裝在室外時，須有防潮和防曬的措施，注意水是否會順著電纜線流入放大器盒內，接線時，在電氣接口外部將電纜線彎成U形。
安裝流量計的周圍須有充裕的空間，應有照明燈和電源插座，以便安裝接線和定期維護。流量計的接線位置要遠離電噪聲，如有功率變壓器、電動機和電源等。
流量計安裝點附近不能有無線電收發機存在，否則離頻噪聲會干擾流量計的正常使用。
