紡織廠污水流量計工作原理：
污水流量計的工作原理是基于法拉第電磁感應定律。在污水流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。
技術參數
公稱通徑 （特殊規格可定制） |
管道式四氟襯里：DN10～DN600 |
管道式橡膠襯里：DN40～DN2200 |
|
流動方向： |
正，反，凈流量 |
量程比： |
150：1 |
重復性誤差： |
測量值的±0.1% |
{**}度等級： |
管道式：0.5級，1.0級 |
被測介質溫度： |
普通橡膠襯里：－20～＋60℃ |
高溫橡膠襯里：－20～＋90℃ |
|
聚四氟乙稀襯里：－30～＋100℃ |
|
高溫型四氟襯里：－20～＋180℃ |
|
額定工作壓力： （高壓可定制） |
DN10－DN150：≤1.6MPa |
DN200－DN350：≤1.0MPa |
|
DN400－DN1000：≤0.6MPa |
|
DN450－DN2200：≤0.25MPa |
|
流速范圍： |
0.1－15m/s |
電導率范圍： |
被測流體電導率≥5μs/cm |
信號輸出： |
4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平 |
通訊輸出： |
RS485,MODBUS協議，HART協議 |
供電電源： |
AC220V或DC24V |
要求直管段長度 |
上游≥5DN，下游≥2DN |
連接方式： |
流量計與配管之間均采用法蘭連接，法蘭符合國標：GB/T9115.1-2000 |
防爆等級： |
ExdeiallBT4-T6 |
防護等級： |
IP65，特殊訂制zui高可達IP68 |
環境溫度： |
－25～＋60℃ |
相對溫度： |
5%～95% |
消耗總功率： |
小于20W |
紡織廠污水流量計是一種根據法拉第電磁感應定律來測量館內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在流量計上采用CAN現場總裁，技術達到國內水平。紡織廠污水流量計在滿足現場顯示的同時，還可以輸出4-20mA電流信號供記錄、調節和控制用。
特點：
采用16位嵌入式微處理器，運算速度快，{**}度高
線圈與外界作隔離處理，保證線圈長期的{**}緣強度，也就保證傳感器的長期測量{**}度
全數字處理，抗干擾能力強，測量可靠，{**}度高
采用定制的雙層屏蔽電纜
超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好
用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高
高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
菜單操作，使用方便，操作簡單，易學易懂
雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
具有自檢與自診斷功能，并在屏幕上顯示
采用接地電極結構，形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行，能很好的消除電氣噪聲干擾，提供{**}確的測量結果

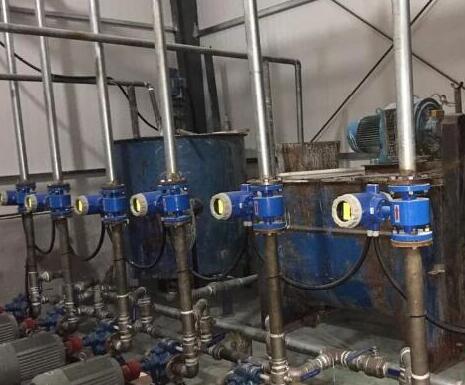

為了你正確的測量，在選擇管道上位置時應注意以下幾點要求：
⑴傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。
⑵介質在安裝位置應該滿管流動，避{**}比滿管及氣體附著在電極上。
⑶對于液固兩相流體，采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。
⑷流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道點和出水口安裝流量計。
