污水排放口流量計工作原理

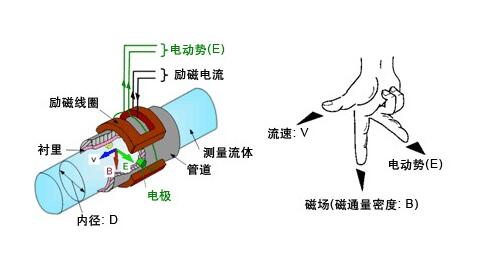

傳感器是根據法拉第電磁感應定律工作的，如工作原理圖所示:

當導電液體沿測量管在交變磁場與磁力線成垂直方向運動時，導電液體切割磁力線產生感應電勢。在與測量管軸線和磁力線相互垂直的管壁上安裝了一對檢測電極，將這個感應電勢檢出。

則有:

E=BVD

式中:E—感應電勢;

B—磁感應強度;

D —電極間的距離，與測量管內徑相等;

V —測量管內被測流體的平均流速。

式中磁場B是恒定不變的，D為一常數，則感應電動勢E與被測流體的平均流速V成正比。通過測量管橫截面上的瞬時體積流量Q與流速V之間的關系

特點

1、儀表結構簡單、可靠、無可動部件，工作壽命長.

2、具備一體化和分離型兩種形式.

3、高清晰LCD背光顯示.

4、備有管道式、插入式等多種流量計型號.

5、無截流阻流部件，不存在壓力損失和流體堵塞現象.

6、無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統.

7、測量{**}度不受被測介質的種類及其溫度、粘度、密度、壓力等物理理參數的影響.

8、采用EEPROM存貯器，測量運算數據存貯保護安全可靠.

9、采用聚四氟乙烯或橡膠材質襯里和HC、HB、316L、Ti 等電極材料的不同組合可適應不同介質的需要.

技術參數

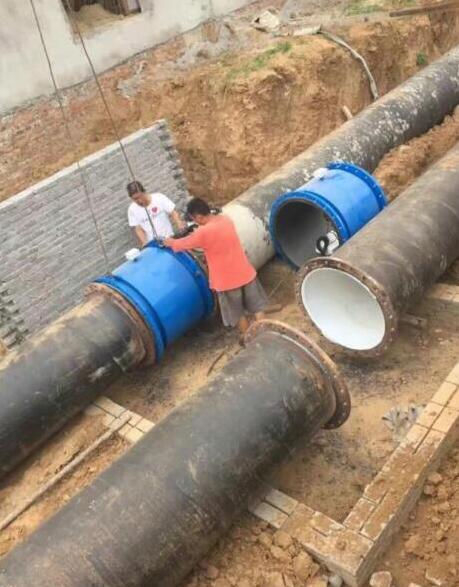

流量計安裝點及安裝環境的選取

①選取要點:

系統正常運行時測量管必須保證滿管。如出現非滿管，流量計就不能正常工作，讀數可能是忽大忽小的隨機數;

傳感器上游要有一定的直管段，但其長度與其它流量?jī)x表相比較要求較低。上游如有90°彎頭、T形管、同心異徑管、全開閘閥等擾流件，一般要求離電極中心線(不是傳感器進口斷面)有5倍直徑(5D)長度的直管段，如是上游有閘閥且沒有全部打開，一般要求10D長度的直管段;下游直管段長度一般為2D-3D,或更短;

1.安裝污水排放口流量計傳感器時盡量保持電極水平位置，以{**}氣泡覆蓋電極而出現讀數不穩;條件允許傳感器應安在自下而上流動的立管上，這樣管內不易存氣，同時保證工作時是滿管，而且無沉積物生成，還可以減少液體內固體顆粒及雜質對內襯的磨損;

2.注意管道液體流動方向與傳感器的標識一致;

3.盡可能避{**}測量管出現負壓，如傳感器不可安裝在泵的抽吸側;

4.盡可能避開附近的大電機、大變壓器等，以{**}引起電磁干擾;

5.選擇振動較小的位置安裝傳感器;

6.測量不同液體的混合介質時，傳感器應安裝在混合點的上游，如安裝在下游，必須裝在混合已經均勻或化學反應充分完成段;

7.盡可能避開周圍環境高濃度腐蝕性氣體;如是一體機要避{**}雨淋或浸沒以及陽光直照，環境的相對濕度和溫度要符合儀表說明書的要求;
