熱電廠蒸汽流量計為了使用方便，電池供電的本地顯示型蒸汽流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量，累積流量等。溫度補償一體型蒸汽流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度，壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
特點
1、可以同時集成溫度、壓力補償功能。
2、全智能化、數字化電路設計，自動補償被測流體密度或標況體積計算。
3、全新的數字濾波和修正功能使流量測量更加{**}準可靠。
4、可測量蒸汽,氣體,液體的體積流量和質量流量；
5、無機械運動部件,測量{**}度高,結構緊湊維護方便；
6、壓力損失小,量程范圍寬；范圍度達1:25；
7、采用消擾電路和抗振傳感頭；
8、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；
9、可測介質溫度達+250℃。
10、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）；
技術參數
公稱通徑 |
15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式) |
公稱壓力(MPa) |
DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
介質溫度(℃) |
壓電式：-40～260，-40～320； |
電容式： -40～300, -40～400，-40～450（協議訂貨） |
|
本體材料 |
1Cr18Ni9Ti，(其它材料協議供貨) |
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范圍度 |
1：6～1：30 |
供電電壓 |
傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電：3.6V |
輸出信號 |
方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
防爆標志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防護等級 |
普通型IP65 潛水型 IP68 |
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 |
蒸汽 |
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制4～20mA輸出型：負載電阻≤750Ω |
注意：
·傳感器安裝點的上游較近處若裝有閥門，不斷地開關閥門，對傳感器的使用壽命影響極大，非常容易對傳感器造成{**}久性損壞。
·傳感器晝避{**}在架空的非常長的管道上安裝傳感器，這樣時間一長后，由于傳感器的下垂非常容易造成傳感器與法蘭間的密封泄漏，若不得已要安裝時，必須在傳感器的上下游2D處分別設置管道緊固裝置。

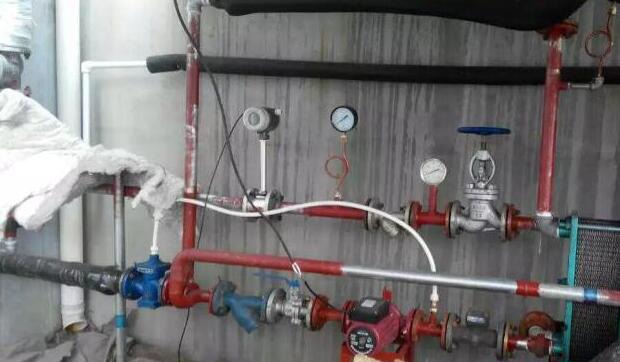

正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若安裝環節失誤輕者影響測量{**}度，重者會影響流量計的使用壽命，甚{**}會損壞熱電廠蒸汽流量計。
蒸汽流量計對直管段的要求
傳感器對安裝點的上下游直管段有一定要求，否則會影響測量{**}度。若傳感器安裝點的上游有>15°漸縮管，傳感器上游應有不小于15D的等徑直管段，下游應有不小于5D的等徑直管段。 若傳感器安裝點的上游有>15°漸擴管，傳感器上游應有不小于18D的等徑直管段，下游應有不小于5D的等徑直管段。 若傳感器安裝點的上游有90°彎并沒有或T形接頭，傳感器上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。 若傳感器安裝點的上游在同一平面上有二個90°彎頭，傳感器上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。若傳感器安裝點的上游在不同平面上有二個90°彎頭，傳感器上游應有不小于40D的等徑直管段，下游應有不小于5D的等徑直管段。流量調節閥或壓力調節閥盡量安裝在傳感器的下游5D以遠處，若必須安裝在傳感器的上游，傳感器上游應有不小于50D的等徑直管段，下游應有不小于5D的等徑直管段。
選型
代號 |
通徑 |
流量范圍㎡/h |
||||||
DS1802WJZQ |
DN15 |
0.3~6（液體） |
3~30（氣體） |
請查看說明書，DN300以上推薦使用插入式渦街流量計 |
||||
DN20 |
0.65~10（液體） |
4~40（氣體） |
||||||
|
DN25 |
1~12（液體） |
8~60（氣體） |
|||||
|
DN32 |
1.5~20（液體） |
12~120（氣體） |
|||||
|
DN40 |
2.5~30（液體） |
18~180（氣體） |
|||||
|
DN50 |
3~50（液體） |
30~300（氣體） |
|||||
|
DN65 |
6~80（液體） |
50~500（氣體） |
|||||
|
DN80 |
10~125（液體） |
70~700（氣體） |
|||||
|
DN100 |
15~200（液體） |
100~1000（氣體） |
|||||
|
DN125 |
25-310（液體） |
150-1500（氣體） |
|||||
|
DN150 |
40~445（液體） |
200-2000（氣體） |
|||||
|
DN200 |
90~900（液體） |
400-4000（氣體） |
|||||
|
DN250 |
150~1500（液體） |
600-6000（氣體） |
|||||
|
DN300 |
200~2000（液體） |
1000-10000（氣體） |
|||||
代號 |
功能1 |
|||||||
N |
無溫壓補償 |
|||||||
Y |
有溫壓補償 |
|||||||
產品種類 |
||||||||
B |
普通型 |
|||||||
C |
插入式 |
|||||||
G |
就地顯示 |
|||||||
代號 |
輸出型號 |
|||||||
F1 |
4-20mA輸出（二線制） |
|||||||
F2 |
4-20mA輸出（三線制） |
|||||||
F3 |
RS485通訊接口 |
|||||||
F4 |
脈沖頻率輸出 |
|||||||
代號 |
被測介質 |
|||||||
J1 |
液體 |
|||||||
J2 |
氣體 |
|||||||
J3 |
蒸汽 |
|||||||
代號 |
連接方式 |
|||||||
L1 |
法蘭卡裝式 |
|||||||
L2 |
法蘭連接式 |
|||||||
代號 |
功能2 |
|||||||
E1 |
1.0級 |
|||||||
E2 |
1.5級 |
|||||||
T1 |
常溫（-40┈+250oC） |
|||||||
T2 |
高溫（250oC┈+350oC） |
|||||||
P1 |
1.6MPa |
|||||||
P2 |
2.5MPa |
|||||||
P3 |
4.0MPa |
|||||||
D1 |
內部3.6V供電 |
|||||||
D2 |
DC24V供電 |
|||||||
B1 |
不銹鋼 |
|||||||
B2 |
碳鋼 |
|||||||
