工作原理

        蒸汽流量傳感器是以卡門和斯特羅哈爾有關旋渦的產生和流量關系的理論為依據來測量蒸汽，氣體及低粘度液體的流量。如圖一所示，在表體中垂直插入一根三角柱即旋渦的發生體，當表體中有介質流過時，在三角柱的后面交替產生方向相反有規律的卡門旋渦，其旋渦的分離頻率F與介質的流動速度V成正比。通過傳感頭檢測出旋渦的個數，就可以測算出流體流速，再根據表體口徑計算出被測介質的體積流量。

參數

測量介質 氣體、蒸汽 ( 單相介質或可以認為是單相介質 )

飽和蒸汽在干度 ≥85％時，可以認為是單相介質

介質溫度 -40℃ ~ +350℃

介質壓力 1.6MPa 2.5MPa 4.0MPa(壓力4.0MPa以上，需特殊定做 )

準 確 度 1.0級、1.5 級

量 程 比 1：8~1：30(參比標況下空氣) 1：8~1：40( 參比常溫水)

流量范圍 液體0.4~7.0m/s；氣體4.0~60.0m/s；蒸汽5.0~70.0m/s

規    格 Φ25、Φ40、Φ50、Φ65、Φ80、Φ100、Φ150、Φ200、Φ250、Φ300

材    質 1Crl8Ni9Ti

雷 諾 數 正常 2x104~7x106

阻力系數 Cd≤2.6

防護等級 IP65

環境溫度 -40~+55℃(非防爆場所)

相對濕度 ≤85％

大氣壓力 86~106kPa

供電電源 脈沖型：+12VDC 20mA；電流型：+24VDC 20mA

輸出信號 頻率脈沖信號2~3000Hz ；低電平≤1V，高電平≥6V

                二線制4~20mA 信號(隔離輸出) 負載≤500Ω

連接方式：

夾持式          DN15—DN300

法蘭式          DN15--DN300。

插入式          DN200-DN2000

防爆形式：

隔爆型          Ex dⅡBT4-T6

本安型          Ex iaⅡCT4-T6

防護等級：      IP67

轉換器殼體：　  壓鑄鋁,上漆

供電電壓：      12——36VDC或3.6V電池

輸出信號:　　   兩線制4--20mA電流輸出

現場顯示：　　  可編程設定顯示瞬時流量、累積流量

通訊方式：      RS485通迅

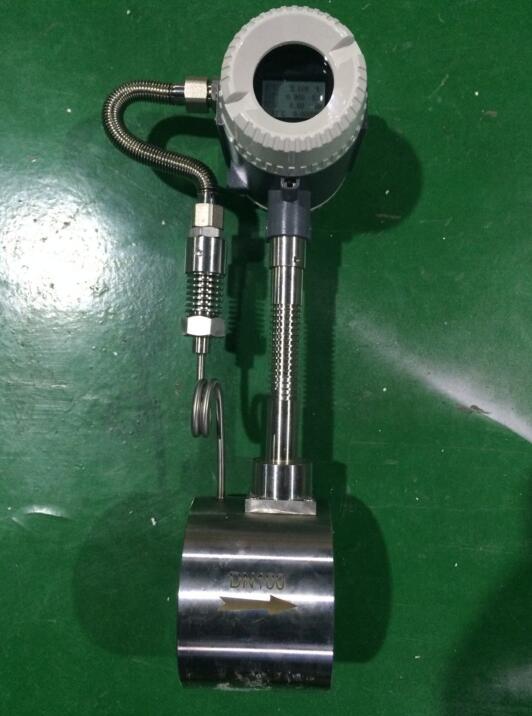

    蒸汽流量計是一種采用采用國際上{**}新數字集成技術和根據國內工業自動控制的實際需求而研制開發的新一代高品質智能化儀表。壓電晶體作為檢測元件的新型應力檢測式智能蒸汽流量計。蒸汽流量計廠家該產品具有量程比寬、{**}度高、壓力損失小、介質通用性好、有與流量成比例的脈沖、電流信號、RS-485通訊輸出、便于和計算機聯用等{**}點。

特點

●表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。

●全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。

●全新的設計理念，將溫度、壓力、流量信號集于一體。

●具有結構緊湊、安裝使用維護方便。

●全新的數字濾波和修正功能使流量測量更加{**}準可靠。

●電池供電型無需外接電源既可連續工作兩年以上。

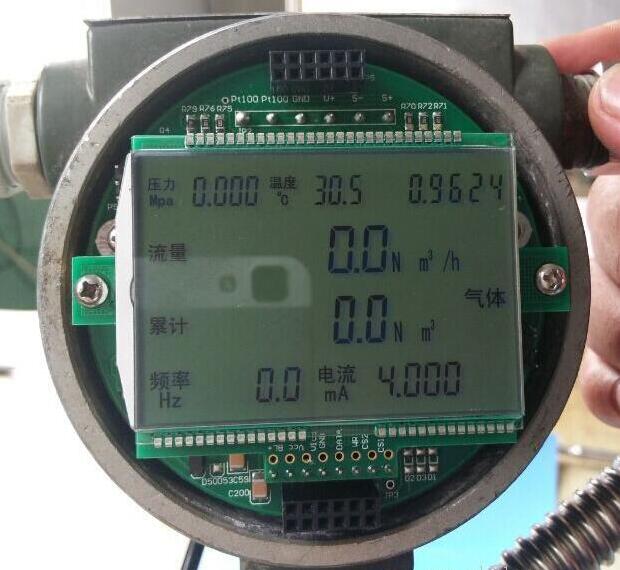

●全新點陣漢字液晶顯示，使用操作更方便。
