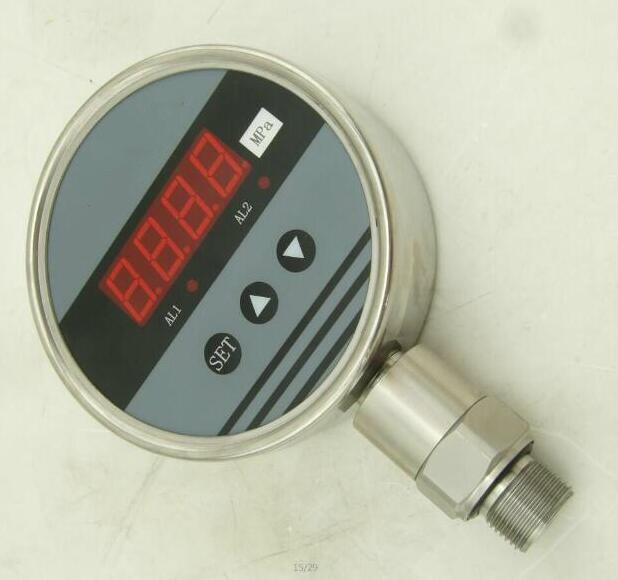

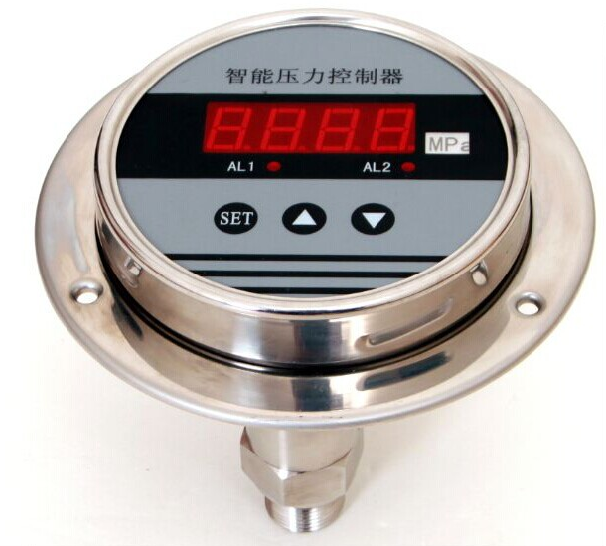

智能壓力控制器是集壓力測量、顯示、輸出、控制于一體的壓力測控產品。該產品為全電子7.png結構,前端采用隔離膜充油芯體,由高{**}度的A/D轉換,經微處理器運算處理,現場顯示,并輸出一路模擬量和兩路開關量。
智能壓力控制器通過高{**}度儀表放大器放大壓力信號,通過高速M(fèi)CU采集并處理數據,內置溫度傳感器進行溫度補償,是檢測壓力、液位信號,實現壓力、液位監測和控制的高{**}度設備,F(xiàn)場安裝調試方便,使用靈活,操作簡單,安全可靠。智能壓力控制器廣泛應用于水電,自來水,石油,化工,機械,液壓等行業,對流體介質的壓力進行現場測量、顯示與控制。
特點
● 采用高{**}度AD和高速低功耗12AD處理器,全數字化設計。
● 4位數碼管顯示當前壓力或液位值,通過按鍵設置需要的參數。
● 輸出雙路繼電器(單刀雙擲)或兩路光藕輸出。
● 采用高靈敏度力傳感器,遲滯小,響應快,穩定可靠;利用回差設置可以有效保護壓力波動帶來的反復動作,保護控制設備。
● 全部軟件校正,抗震動,抗干擾設計。
● 調節無死區,可以在整個量程范圍內任意設定繼電器動作點。
● 100標準儀表安裝
● 采用壓力傳感器
● 4~20mA標準信號輸出(可選)
● 兩路控制點繼電器輸出220VAC 3A
● 4位LED數碼管顯示,無視值誤差
● 徑向/軸向安裝選擇,使用方便
● 供電24VDC或220VAC可選
技術參數:
量程范圍:-0.1-0~60MPa;
供電電壓:12~28DC(24V DC校準電壓)
輸出繼電器容量:220V AC 3A;
輸出:4-20MA電流信號(可選)
{**} 度:{**}于0.5%FS
設置范圍:全量程段可以設置監測點,防波動回差設置。
使用溫度:-20℃—85℃;
防護等級:IP65
螺 紋:M20*1.5或定制
安裝方式:
1 機械連接:
可通過壓力管接頭(M20*1.5)(其他尺寸接頭可在訂貨時說明)直接裝在液壓管路上。在關鍵應用場合(如劇烈震動或沖擊),壓力管接頭可以通過微型軟管進行機械解耦。
注:量程小于100KPa時必須垂直安裝.
2.電氣連接:
為了防止電磁干擾的影響應注意以下事項:
●線路連接盡量短
●采用屏蔽線
●若用微型軟管安裝,殼體必須單{**}接地
●盡量避{**}直接接近引起干擾的用戶裝置或電器和電子裝置的接線.
