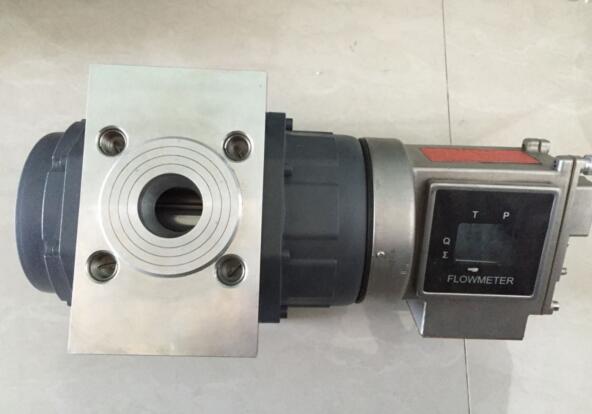

工業用天然氣流量計

發布時間:2020/07/07 15:26:52  點擊次數:1948





    天然氣作為清潔能源,得到了越來越多的利用,在能源結構的比例逐年增加。隨著,我國西氣東輸工程建設的進行,天然氣的覆蓋面也越來越廣泛,因此天然氣流量測量就成為一個重要的環節。





    工業用天然氣流量計是目前使用較為頻繁的天然氣流量測量儀表,{**}點是結構簡單,安裝方便;外形尺寸相對較小;{**}確度高;重復性好;范圍度寬可達到10:1,在高壓輸氣的情況下,范圍度還可進一步增大;其輸出為脈沖頻率信號,因此在同可編程流量顯示表配用時,容易得到較低的系統不確定度。





特點

集流量、溫度、壓力檢測功能于一體,并能進行溫度、壓力自動補償?shù)男乱淮?b>工業用天然氣流量計

{**}確度高,重復性好。內部轉子經{**}密加工和平衡測試,無接觸旋轉,良好的油潤滑,確保流量計{**}度不變,工作壽命長。

電路采用表貼安裝工藝,結構緊湊、抗干擾能力強、可靠性高。

采用高性能微處理器和現代數字濾波技術,軟件功能強大,性能{**}越。

流量計前后不需要直管段,可以安裝在環境狹窄的場合。

始動流量小,量程比寬,適合于計量符合變動大的氣體流量。

計量{**}確度不受壓力和流量變化的影響,性能穩定,壽命長。

采用微功耗高新技術,內、外電源供電工作,整機功耗低,僅憑一節2#3.6VDC鋰電池供電,可連續工作五年以上。

就地顯示流量值,并帶多種信號輸出功能。



流量計由5個部分組成:1、智能流量轉換器 2、流量傳感器 3、壓力傳感器 4、溫度傳感器 5、齒輪(機械)



基本參數

儀表口徑及連接方式:10、15、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接

{**}度等級:±1.5%R(±1%R需特制)

儀表材質:表體:鑄鋁或鑄鐵;轉子:{**}質鋁合金;轉換器:鑄鋁

使用條件

介質溫度:-10℃~+60℃ 環境溫度:-30℃~+60℃

相對濕度:5%~90% 大氣壓力:86~106KPa

工作電源

A.外電源:+24VDC±15%,紋波≤±5%,適用于4-20mA輸出、脈沖輸出、RS485等

B.內電源:1節3.6VDC鋰電池,當電壓低于2.0時出現欠壓指示。

整機功耗:A.外電源:<1W;/B.內電源:平均功耗≤1W,可聯系使用三年以上。

輸出信號功能:①脈沖信號、②4 ~ 20mA電流信號、③IC卡控制信號

通訊輸出功能:④RS485通訊

實時記錄功能:⑤起停記錄、日記錄、定時間間隔記錄

信號線接口:內螺紋M20×1.5或其他

防爆等級:ExibIICT4

防護等級:IP65



安裝:

1.流量計必須水平安裝在管道上(管道傾斜在5以內),安裝時流量計軸線應與管道軸線同心,流向要*。

2.流量計上游管道長度應有不小于2D的等徑直管段,如果安裝場所充許建議上游直管段為20D、下游為5D。

3.對配管的要求:流量計安裝點的上下游配管的內徑與流量計內徑相同。

4.對旁通管的要求:為了保證流量計檢修時不影響介質的正常使用,在流量計的前后管道上應安裝切斷閥門(截止閥),同時應設置旁通管道。流量控制閥要安裝在流量計的下游,流量計使用時上游所裝的截止閥必須全開,避{**}上游部分的流體產生不穩流現象。


    工業用天然氣流量計廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量,是目前油田和城市天然氣輸配計量和貿易計量的主要產品。
