制藥廠蒸汽流量計集流量傳感器、溫度傳感器、壓力傳感器和顯示儀于一體,具有智能溫度、壓力補償功能,自帶3.6V高能電池或24VDC(通常在需要脈沖信號輸出、二線制4~20mADC輸出或RS485通訊時采用)供電,就地液晶顯示介質溫度(℃)、工作壓力(MPa)、瞬時質量流量(Kg/h)和累計質量流量(Kg)。
制藥廠蒸汽流量計采用先進的差動技術,配合隔離、屏蔽、濾波等措施,克服了同類產品抗震性差、小信號數據紊亂等問題,并采用了{(lán)**}特的傳感器封裝技術和防護措施,保證了產品的可靠性。產品有基本型和復合型兩種形式,基本型測量單一流量信號;復合型可同時實現溫度、壓力、流量的測量。每種形式都有整體、分體結構,以適應不同的安裝環境。
特點
結構簡單牢固,無可動部件,可靠性高,作用維護方便。
檢測元件不與介質接觸,性能穩定,使用壽命長。
傳感器采用檢測探頭與漩渦發生體分開按照,而且耐高溫的壓電晶體密封在檢測探頭內,不與被測介質接觸,所以具有機構簡單,通用性好、穩定高的特點。
輸出與流量成正比的脈沖喜好或模瓜信號,無零點漂移,{**}度高,方便與計算機聯網。
測量范圍寬,量程比可達20:1.
流量計是一種采用壓電晶體作為檢測元件,輸出與流量成正比的標準信號的流量?jī)x表。該儀表可以直接與智能流量積算儀配套使用,也可以與計算機及集散系統配套使用,對不同介質的流量參數進行測量。該儀表根據流體的檢測原理,其檢測的壓電晶體不與介質接觸,儀表具有結構簡單、通用性好和穩定性高的特點.流量計可用于各種氣體和蒸汽的流量檢測及計量。
技術指標:
1.測量介質:氣體、飽和蒸汽、過熱蒸汽。
公稱口徑:DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350~DN2000可選用插入式
2.{**}度等級:氣體(蒸汽) ±1.5%,插入式±2.5%。
3.工作壓力:1.6MPa,2.5MPa,4.0MPa,6.4MPa。
4.介質溫度:普通型-40~150℃ 中溫型-40~250℃ 高溫型-40~350℃。
5.輸出信號:三線電壓脈沖,低電平0~1V,高電平 > 4V,占空比50%; 二線制標準電流4~20mA;三線制標準電流0~10mA。
6.工作環境:-35℃~+60℃,濕度≤95%RH。
7.工作電源:DC12V;DC24V。
8.殼體材料:碳鋼、不銹鋼。
電壓脈沖:低電平≤1V,高電平≥6V,脈沖寬0.4ms,負載電阻>150
標準電流:4-20mA,轉換{**}度0.1%,累計流量9位顯示(m3、kg、t),轉換{**}度0.1%
供電電源:
電壓脈沖輸出時:+12VDC,4-20mA輸出時:+24VDC
現場液晶顯示:3.6V1號1節鋰電池供電,使用壽命大于2年
環境溫度:電壓脈沖輸出:-30℃~+65℃,4-20mA輸出:-10℃~+55℃,現場液晶顯示:-25℃~+55℃
標題材料:1Cr18Ni9Ti(其他材料協議供貨)。

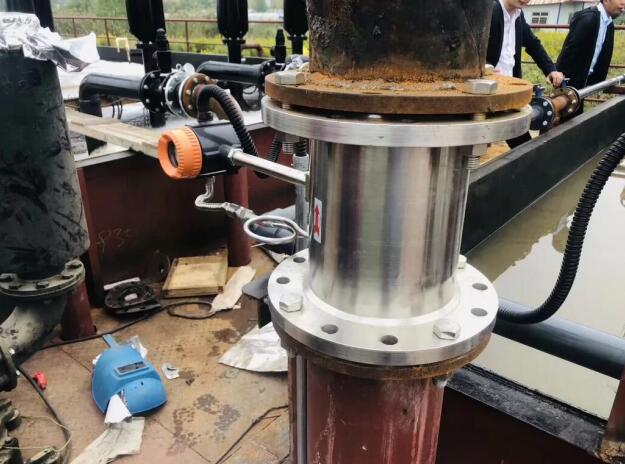

安裝步驟:
1.在需要安裝流量計的管道正上方(水平管道有此要求),割開 一個略小于ф100的孔,去掉毛刺;
2.將配套的一端帶有法蘭的短管放在孔的上面,保持短管與管 道垂直,焊接牢固;
3.放上墊片,插入流量計,法蘭連接,若此時有球閥,應先將球閥放在短管上連接好,再打開球閥,插入流量計;
4.保證流量計前有大于10D和后有5D的直管段(D為管道內徑)。
對管道的要求
1)上、下游配管內徑D和與傳感器內徑DN相同,其差異滿足下述條件:0.95DN≤D≤1.1DN。
2)配管應與傳感器同心,同軸度應小于0.05DN。
3)密封墊不能凸入管道內,其內徑可比傳感器內徑略大。
4)如需斷流檢查與清洗傳感器,應設置旁通管道。
