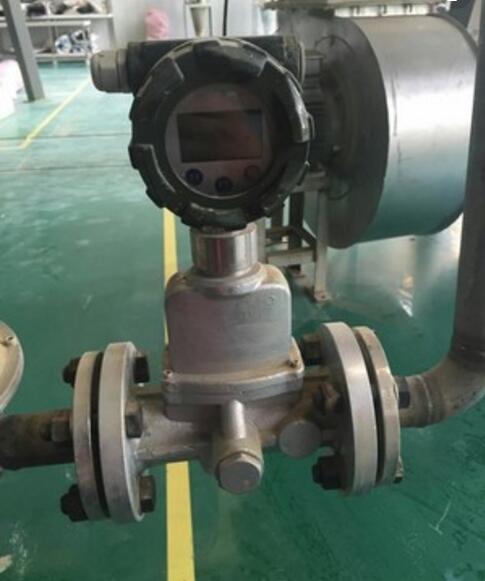

鍋爐燃?xì)獗?/p>
發布時間:2020/07/02 15:50:05  點擊次數:1930





    鍋爐燃?xì)獗聿捎眯滦托盘?hào)處理放大器和{**}特的濾波技術,有效的過濾了壓力波動和管道震動產生的干擾信號,提高了鍋爐燃?xì)獗?/a>的準確度。性能穩定抗干擾強,經濟實用,所以在能源氣體計量核算中應用非常廣泛。溫壓一體式,智能液晶顯示,可以同時顯示標況和工況下氣體的瞬時流量,累積流量,溫度,壓力參數,鋰電池或者24V供電,是煤礦,大型企業,氣站的{**}選計量結算流量計。



特點:

無機械可動部件,不易腐蝕,穩定可靠,壽命長,長期運行無須特殊維護;

采用16位電腦芯片,集成度高,體積小,性能好,整機功能強;

智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合,使結構更加緊湊,可直接測量流體的流量、壓力和溫度,并自動實時跟蹤補償和壓縮因子修正;

采用雙檢測技術可有效地提高檢測信號強度,并抑制由管線振動引起的干擾;

采用國內kao_qian的智能抗震技術,有效的抑制了震動和壓力波動造成的干擾信號;抗干擾性強;

采用漢字點陣顯示屏,顯示位數多,讀數直觀方便,可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量,以及介質壓力、溫度等參數;

采用EEPROM技術,參數設置方便,可{**}久保存,并可保存非常長達一年的歷史數據;

轉換器可輸出頻率脈沖、4~20mA模擬信號,并具有RS485接口,可直接與微機聯網,傳輸距離可達1.2km;



工作原理:

    當流體通過螺旋導流葉片后,流體被強迫劇烈旋轉形成加速旋渦流,當流體進入擴散段時,旋渦流受到回流的作用,開始作二次旋轉,形成陀螺式的渦流進動現象。二次旋渦進動頻率與流量大小成正比,該頻率由壓電傳感器檢測,測得流體二次旋轉進動頻率,頻率信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號,然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理,非常后在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。而且能在較寬的流量范圍內獲得良好的線性度,不受流體物理性質和密度的影響。

技術參數:

公稱通徑 DN15-DN200

適用介質 氣體,天然氣,沼氣,液化氣

{**}度等級 1.0% 、1.5%

工作壓力 PN1.6MPa 、 PN2.5Pa 、PN4.0MPa特殊規格訂貨時請注明

介質溫度 -20~80℃

環境溫度 -30~60℃

相對濕度 5%~95%

大氣壓力 86KPa~106KPa

標準狀態條件 P=101.325kpa,T=293.15K

溫壓補償 用戶選定

電源 外電源:24V DC, 內電源:3.6V鋰電池

消耗功率 外電源:<1W ,內電源:<0.3mW鋰電池可用二年以上

輸出信號 頻率信號 ,4-20mA電流信號:對應流量Q~Qmax,20mA對應流量可由用戶自己設定

通訊 RS485通訊、Modbus通訊,可傳輸瞬時流量、累積流量計、壓力和溫度參數

顯示器顯示 瞬時流量、溫度、壓力、累積流量計

傳感器材質 鋁合金殼體(PN≤1.6Mpa), 不銹鋼外殼(PN≤4.0Mpa), PN>4.0Mpa為特殊規格請?jiān)谟嗀洉r(shí)注明

安裝方式 法蘭連接

防爆標志 ExdIIBT4

防護等級 IP65







應盡量安裝在干燥通風之處,不宜在潮濕、易積水的地方安裝。

應盡量避{**}日曬雨淋,避{**}環境溫度高于60℃及相對濕度大于95%。

選擇便于維修,活動方便的地方。

燃?xì)獗響?yīng)安裝在水泵后端,決不能在抽吸側安裝;閥門應安裝在流量下游側。

傳感器既可在垂直管道上安裝,也可在水平或傾斜管道上安裝,但要求二電極的中心連線處于水平狀態。

介質在安裝位置應該保證滿管流動,避{**}不滿管及氣體附著在電極上。

對于液固兩相流體,采用垂直安裝,使被傳感器襯里磨損均勻,延長使用壽命。

燃?xì)獗戆惭b位置介質不滿管時,可采取抬高流量管后端管路的方法,使其滿管。

安裝指南

1、應安裝在水平管道較低處和垂直向上處,避{**}安裝在管道的{**}高點和垂直向下處;

2、應安裝在管道上上升處;

3、在開口排放管道安裝,應安裝在管道的較低處;

4、若管道落差超過5m時,在傳感器的下游安裝排氣閥;

5、傳感器{**}對不能安裝在泵的進出口處,應安裝在泵的出口處。
