化工廠蒸汽流量計是在流體中安放一根非流線型游渦發生體,游渦的速度與流體的速度成一定比例,從而計算出體積流量。以全新的設計理念,將溫度、壓力、流量信號集于一體,通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量,從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能一體化的設計理念,因此,溫壓補償智能型具有結構緊湊、安裝使用維護方便的特點。
特點
1、結構簡單牢固,無可動部件,可靠性高,長期運行十分可靠。
無可動機械零件,因此可靠性高,維護量小。
2、安裝簡單,維護十分方便。
壓力損失小,量程范圍大,{**}度高
3、檢測傳感器不直接接觸被測介質,性能穩定,壽命長。
4、測量的是與流量成正比的脈沖信號,無零點漂移,{**}度高。
5、測量范圍寬,量程比可達1: 10。
高清晰度背光LCD顯示,全中文菜單操作
6、壓力損失較小,運行費用低,更具節能意義。
7、采用超低功耗技術,電池供電可運行兩年以上。
全新的設計理念,將溫度、壓力、流量信號集于一體
8、溫壓補償一體化設計,同時顯示流量值與累積流量值,溫度、壓力值,不必輪流切換。
溫壓補償
流量有體積流量和質量流量,相同質量的氣體,當溫度和壓力變化時,體積會隨之變化,而常用的流量儀表都是測體積的流量計,所以當需要介質質量流量時,就需要加上溫度和壓力參數,通過計算得出質量或者標況流量。
公稱直徑:
管道式:DN15——DN300;
插入式:DN200-2000mm
測量{**}度:
氣體:測量值的±0.5%
量程比:10:1
壓力等級:PN25,PN40(高壓可特殊制造)
連接方式:
夾持式 DN15—DN300
法蘭式 DN15--DN300。
插入式 DN200-DN2000
防爆形式:
隔爆型Ex dⅡBT4-T6
本安型Ex iaⅡCT4-T6
防護等級:IP67
轉換器殼體:壓鑄鋁,上漆
供電電壓:12——36VDC或3.6V電池
輸出信號:兩線制4--20mA電流輸出
現場顯示:可編程設定顯示瞬時流量、累積流量
通訊方式:RS485通迅

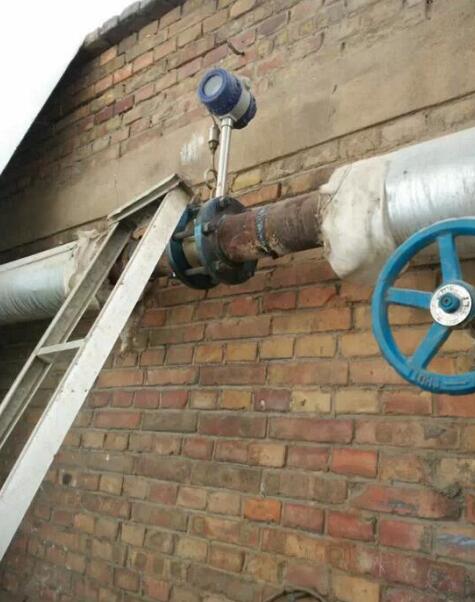

安裝條件
流量計按流向標志可在垂直、水平或任意傾斜位置上安裝;
當管線較長或距離振動源較近時,應在流量計的上、下游安裝支撐,以消除管線振動的影響;
流量計的安裝地點應有足夠的空間,以便于流量計的檢查和維修,并應滿足流量計的環境要求;
應避{**}外界強磁場的干擾;
在室外安裝使用時,應有遮蓋物,避{**}烈日曝曬與雨水浸蝕,影響儀表使用壽命;
流量計可安裝在室內,也可安裝在室外。環境條件要符合要求。
應安裝在水平、垂直或傾斜(流體的流向自下而上)的與其公稱通徑相應的管道上。
應避{**}安裝在有機械振動的管道上。當振動不可避{**}時,應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。
應避{**}安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。
被測介質含有較多雜質時,應在傳感器上游直管段要求的長度以外加裝過濾器。
傳感器的上、下游應配置一定長度的直管段,直管段的內壁應清潔、光滑,無明顯凸凹、積垢和起皮等現象。
投入運行時,應緩慢開啟化工廠蒸汽流量計上、下游閥門,以{**}瞬間氣流過急而沖壞起旋器。
流量計運行時,不允許隨意打開后蓋改動儀表參數,否則影響流量計的正常工作;
定時檢查流量計法蘭處的泄漏情況。
直管段要求
法蘭卡裝式及法蘭式直管段要求
上游管道情況 |
直管段長度要求 |
|
上游 |
下游 |
|
收縮管 |
15DN |
5DN |
擴大管 |
35DN |
5DN |
一個90°彎頭 |
20DN |
5DN |
二個同平面90°彎頭 |
25DN |
5DN |
二個不同平面90°彎頭 |
40DN |
5DN |
全開閥門 |
15DN |
5DN |
半開閥門 |
40DN |
5DN |
插入式渦街直管段要求
上游阻力件型式 |
用于平均流速點 |
用于zui大流速點 |
有整流器 |
下游 |
90°彎頭或T型接頭 |
50DN |
25DN |
15DN |
5DN |
同一平面內幾個90°彎頭 |
50DN |
25DN |
15DN |
5DN |
不同平面內幾個90°彎頭 |
80DN |
50DN |
20DN |
5DN |
收縮管 |
30DN |
10DN |
10DN |
5DN |
擴大管 |
55DN |
25DN |
20DN |
5DN |
全開蝶閥 |
45DN |
25DN |
20DN |
5DN |
全開旋塞閥 |
35DN |
15DN |
10DN |
5DN |
