廢水管道流量計是高{**}度、高可靠和使用壽命長的流量儀表,所以在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究,還自行設計了一套中國先進的,專用于流量計的生產設備和流量實流標定裝置,從而在軟件和硬件上都能切實保證產品長期的高質量。特別設計了帶背光寬溫的中.英文液晶顯示器,廢水管道流量計功能齊全實用、顯示直觀、操作使用方便。
特點:
內無活動部件,結構簡單,工作可靠。
電磁結構可在低壓或帶壓情況下不停水方便的安裝、拆卸。因此非常適用于現有管道的流體測量和便于儀表的維護、修理。
測量{**}度不受被測介質的溫度、壓力、密度、粘度、電導率(只要電導率大于 5μs/cm)等物理參數變化的影響。
幾乎無壓力損失,能量損耗極低。
較一般流量計的制造成本和安裝費用低。特別適于大中徑管道流量測量。
采用先進的低頻方波勵磁。零點穩定,抗干擾能力強,工作可靠。
內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失。
測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數有關。
采用16位嵌入式微處理器,運算速度快,{**}度高,可編程頻率低頻矩形波勵磁,提高了流量測量的穩定性,功耗低。
全數字量處理,抗干擾能力強,測量可靠,{**}度高,流量測量范圍可達 150 : 1 。
技術性能
1.適于測量管道通徑:DN10~3000mm;
2 .流速測量范圍: 0~1m/s {**} 0~10m/s,滿量程在 1~10m/s 范圍內連續可調。
3 .測量{**}確度: 當滿量程流速>1m/s 時,±1.0%。
4 .被測介質導電率:大于 20μs/cm。
5 .工作壓力: 1.6Mpa。
6 .電極材料:含鉬不銹鋼 0Cr118Ni12Mo2Ti 。
7.測量管(測量頭)材料: 316L
8.被測介質高溫度: 120℃
9.外殼防護等級:符合Q/CKD001-2004標準 IP65的有關規定。
10.傳感器與轉換器之間信號zui大的傳輸距離 50m(分離型)
11 流量計輸出信號:直流電流:0~10mA 負載電阻為 0~1kΩ;4~20mA 負載電阻為 0~500Ω;頻率:1~5KHz 負載電阻為 250~1.2kΩ。
流量顯示轉換器
顯示:顯示屏:8位LCD帶背光液晶顯示
顯示內容:正向累積、反向累積、總累積、
瞬時流量、流速、空管報警、勵磁報警
流速單位:L/h、L/m、L/s、
瞬時流量單位:m3/h、m3/m、m3/s
累積流量單位:m3、L
語言:中文或英文(其它語言可定制)
電源:電壓范圍:交流(85~250)VAC或直流(20~24)VDC或電池
模擬量輸出:0~10mA(負載0~1.5KΩ) 4~20mA(負載0~750KΩ)
數字頻率輸出:輸出范圍:1~5000HZ
電氣隔離:光電隔離,隔離電壓:>1000VDC
輸出驅動:場效應管輸出,zui高承受電壓36VDC,zui大負載250mA
數字脈沖輸出:輸出脈沖當量:0.001~1.000 m3/cp
輸出脈沖寬度:0.001~1.000 Ltr/cp
電氣隔離:光電隔離,隔離電壓:>1000VDC
輸出驅動:場效應管輸出,zui高承受電壓36VDC,zui大負載250mA
報警輸出:報警輸出點:上限報警、下限報警
電氣隔離:光電隔離,隔離電壓:>1000VDC
輸出驅動:達林頓管輸出,zui高承受電壓36VDC,zui大負載250mA
通 訊:Modbus(RS485或RS232接口),E-REMOTE(HART),PROFIBS

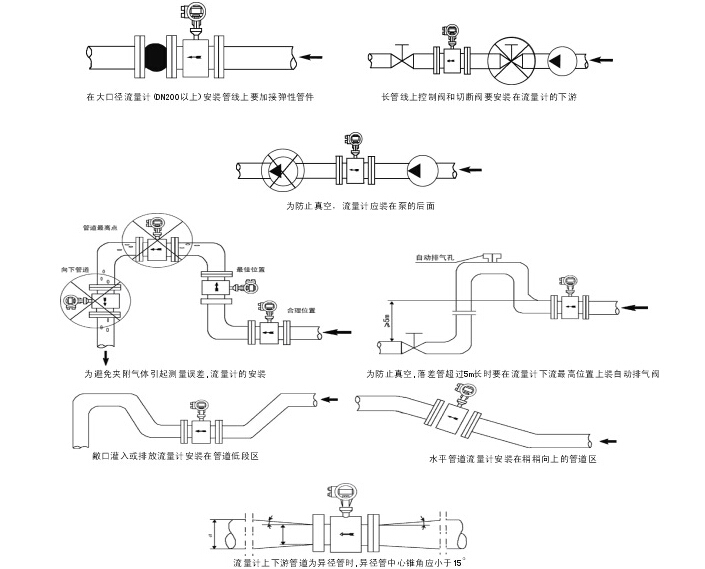

安裝條件及要求
a. 傳感器可水平、垂直或傾斜安裝,但必須保證管道內充滿液體。安裝在垂直或傾斜管道時,液體應自下而上流動。如果傳感器無法與管道垂直安裝時,允許傾斜一角度,但不超過60 度。
b. 傳感器上下游短直管段長度。表中D為被測管道的內徑。
表:上下游直管段配置
上游管道阻流件類型
上游直管段長度
下游直管段長度
90°彎頭或一個T 型彎頭
25D
5D
同一平面上幾個90°彎頭
25D
不同平面上幾個90°彎頭
50D
總收縮角18~36°
10D
總擴張角14~28°
25D
全開閘閥
15D
c. 直管段足夠長時,采樣平均流速點測量法,即可測量管道介質的平均流速。當直管段較短時,一般采用中心流速測量法,也是zui常用的方法,此時插頭深度為h=0.5D,測得的是管道介質的zui大流速;當管徑較大時,一般采用平均流速測量法,此時插頭深度為h=0.125D,測得的是管道介質的平均流速。
3.傳感器的安裝步驟
a. 在考慮傳感器安裝直管段的要求后,在被測管道上開Ф50 孔,并將基座焊接在管道的開孔位置上,注意保持基座平面與管道zui高線平行,且基座軸心與開孔中心盡可能同心,同時基座軸線與管道軸心相正交90°。
b. 管螺紋處用聚四氟乙烯生料帶密封。
c. 電磁測量頭插入時,應注意方向。傳感器上部的方向桿是指流向輸出方向。
型號 |
口徑 |
|
||||
DS1801DC |
10~3000 |
|||||
|
|
代號 |
電極材料 |
|
||
K1 |
316L |
|||||
K2 |
HB |
|||||
K3 |
HC |
|||||
K4 |
鈦 |
|||||
K5 |
鉭 |
|||||
K6 |
鉑合金 |
|||||
K7 |
不銹鋼涂覆碳化鎢 |
|||||
|
代號 |
內襯材料 |
|
|||
C1 |
聚四氟乙烯F4 |
|||||
C2 |
聚全氟乙丙烯F46 |
|||||
C3 |
聚氟合乙烯FS |
|||||
C4 |
聚錄丁橡膠 |
|||||
C5 |
聚氨脂橡膠 |
|||||
|
代號 |
功能 |
||||
E1 |
0.3級 |
|||||
E2 |
0.5級 |
|||||
E3 |
1級 |
|||||
F1 |
4-20Madc,負載≤750Ω |
|||||
F2 |
0-3khz,5v有源,可變脈寬,輸出高端有效頻率 |
|||||
F3 |
RS485接口 |
|||||
T1 |
常溫型 |
|||||
T2 |
高溫型 |
|||||
T3 |
超高溫型 |
|||||
P1 |
1.0MPa |
|||||
P2 |
1.6MPa |
|||||
P3 |
4.0MPa |
|||||
P4 |
16MPa |
|||||
D1 |
220VAC±10% |
|||||
D2 |
24VDC±10% |
|||||
J1 |
一體型結構 |
|||||
J2 |
分體型結構 |
|||||
J3 |
防爆一體型結構 |
