污水計量表計算速度非?、{**}度高、測量性能可靠。轉換器電路設計采用國際先進技術,輸入阻抗高達1015 歐姆,共模抑制比{**}于100db,對于外來干擾以及60Hz/50Hz 干擾抑制能力{**}于90db,可以測量更低的電導率的流體介質流量。
特點
信號電極作徹底的靜電屏蔽處理,保證小信號不會受線圈的干擾,保證低流速的測量{**}度
傳感器所有的焊接工藝都采用氬弧焊工藝,雖然成本較高,但能保證焊接的可靠性(焊接是傳感器的主要的生產工藝),特別是安裝線圈后的后一道焊接工序,用氬弧焊工藝能保證已安裝的線圈不被損傷
采用接地電極結構,形成一個平衡電極平面,保證整個測量平均速度的過程都被限制在平衡電極平面之內進行,能很好的消除電氣噪聲干擾,提供的測量結果
菜單操作,使用方便,操作簡單,易學易懂,采用16位嵌入式微處理器,運算速度快,全數字處理,抗干擾能力強,測量可靠,{**}度高
高清晰度背光中文LCD顯示,顯示累積流量、瞬時流量、流速、流量百分比等
{**}特的防雷設計,具有自檢與自診斷功能,并在屏幕上顯示

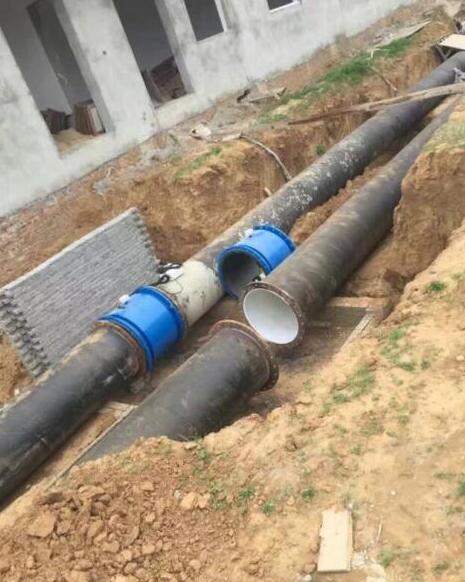

傳感器可以做成潛水浸沒型(IP68),很適于在工廠中埋地管道上安裝;
技術參數:
儀表型號:DS1801DC型(執行標準:JB/T9248-1999)
{**}度等級:0.5級
介質電導率:>5μs/cm
可測*低流速:0.1米/秒
可測*高流速:15米/秒
量程比:1:20,可按客戶要求訂制
顯示器:標配
信號輸出:脈沖/4-20mA(負載電阻0-750Ω)
供電電源:220VAC,允差15%或+24VDC,紋波≤5%
通訊接口:可選RS485
通訊協議:MODBUS、HART、Profibus等
測量管體(襯里)材質:氯丁橡膠、聚氨酯、PTFE、PFA、F46等耐腐材料
測量元件(電極)材質:316L不銹鋼、鈦合金、哈氏合金、鉭合金、鉑銥合金、碳化鎢等
防爆等級:Exd[ia]qIICT5
防護等級:IP65,可選IP68
整機功耗:<15W
通經:DN10-DN2000
安裝方式:法蘭安裝,可選法蘭夾持、螺紋連接
公稱壓力:1.6MPa或訂制
介質溫度:<180℃
環境溫度:-30℃-60°C
安裝
1.直管段要求
儀表安裝時要保證有足夠的直管段,一般遵從前5D后3D的原則(D為管道直徑)。安裝時盡可能遠離閥門、彎頭、三通、異徑管等影響流態分布的管段,如不可避{**},需把流量計安裝在這些管件的前面,一般要求異徑管、閥門后10D,90°彎頭、三通后5D直管段。
2.安裝方向及位置
傳感器垂直安裝{**}為理想,但要注意流體流向應為下進上出。水平安裝時電極的軸線應水平,如電極的軸線與地面垂直,處于上面的電極易集氣,下面的電極易結垢或被污物覆蓋,影響電極與流體的接觸,造成誤差。安裝位置應選擇在測量導管內任何時候都能充滿液體的地方,以防止由于測量管內沒有液體而顯示不在零點上所引起的誤差。因為閥的節流作用,使管道中的壓力降低,從而產生氣泡。管路設計中,應確保液體不產生氣泡,流量計應盡量安裝在閥的上游。傳感器的周圍不能有較大的干擾電磁場(如大功率電機、變壓器等),以{**}產生測量誤差。
3.傳感器在金屬管道上的接地安裝
傳感器安裝在塑料管道或內壁有{**}緣涂層、襯里的管道上,兩端應安裝接地環(或帶有接地電極的金屬短管),然后用導線連接,使管內流動的介質與大地短路,具有零電位。
4.配管
(1)為消除法蘭跳動和斷裂,流量計安裝時應校正管道的不對中或傾斜,以及兩法蘭之間的安裝距離偏差。如果安裝在較長的架空管線上,流量計2法蘭間應有支撐管線的支座,防止管路振動產生應力。
(2)清除管道中焊渣等異物。
5.加裝異徑管時應注意的問題
為了在安裝異徑管后對于流態不造成太大的影響,要求異徑管的中心錐角不大于15°,越小越好,這也是實踐中常被忽略的問題。
工作原理:

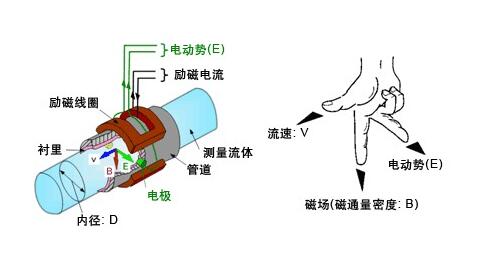

污水計量表的工作原理是基于法拉第電磁感應定律。在污水流計表中,測量管內的導電介質相當于法拉第試驗中的導電金屬桿,上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時,則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯(橡膠,特氟隆等)實現與流體和測量電極的電磁隔離。
當導體橫切磁場移動時,導體中的感應電壓與速度成正比,電磁流量計就是根據這條電磁感應定律求出流速,進而求出流量的。
均勻磁場B下直徑為D由{**}緣體組成的管道內通過一流速為v的導電流體時,在垂直于導體運動方向和電磁場方向?qū)a(chǎn)生感應電動勢,感應電動勢的大小為E=B·D·&UPSilon; (1)
式中:E—感應電動勢,V;
B—磁感應強度,T;
D—管道直徑,即導體切割磁力線的長度,m;
υ—被測介質在磁場中運動的平均流速,m/s。
體積流量Q與流速υ的關系:
(2)
從方程(1)和(2)中可得到: (3)
因此,電動勢可表示為: (4)
由上式可以看出,當磁感應強度B保持不變且管道直徑D已確定時,感應電勢與體積流量具有線性關系,測出感應電勢E,即測出介質的體積流量Q。
