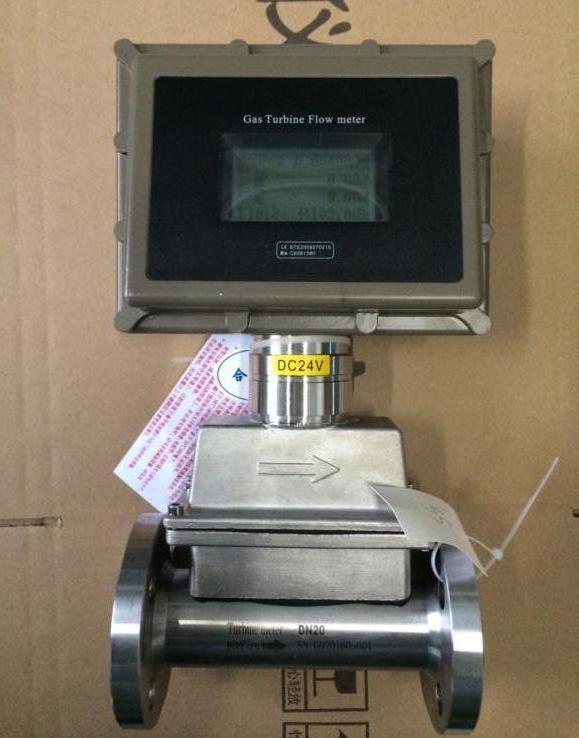

管道燃?xì)庥?jì)量表采用進口芯片，帶穩壓補償一體，測量{**}度高，性能穩定，價格{**}惠，{**}質的售后服務，讓你買的放心，用的安心！

    燃?xì)庥?jì)量表結構緊湊，主要由殼體、旋渦發生體、傳感器（溫度、壓力、流量）、整流器、支架和轉換器構成。采用新的微出來技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等{**}點，主要技術指標達到國外同類產品的水平。管道燃?xì)庥?jì)量表可廣泛用于石油、化工、電力、冶金、煤炭等行業各種氣體的計量。

技術參數

儀表口徑及連接方式:20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接

25、40、50可采用螺紋連接

{**}度等級:±1.5%R（±1%R需特制）*

量程比:1:10 ；1:20 ；1:30

儀表材質

表體：304不銹鋼或鑄鋁

葉輪：防腐ABS或{**}質鋁合金

轉換器：鑄鋁

使用條件

介質溫度：-20℃～+80℃

環境溫度：-30℃～+60℃

相對濕度：5%～90%

大氣壓力：86Kpa～106Kpa

工作電源

A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等

B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。

當電壓低于2.0時出現欠壓指示

整機耗能

外電源：< 1W

內電源:平均功耗≤ 1W,可連續使用三年以上。

信號輸出功能:脈沖信號、4-20mA電流信號、控制信號

通訊輸出功能:RS485通訊

實時記錄功能⑤:起停記錄、日記錄、定時間間隔記錄

信號接線口:內螺紋M20×1.5或其他

防爆等級:ExdⅡBT6或ExiaⅡCT4

防護等級;IP65

特點

1、 內置式壓力、溫度、流量傳感器，安全性能高；

2、 采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長；

3、采用新型微處理器與高性能的集成芯片，運算{**}度高、整機功能強大，性能{**}越。 采用新的微功耗技術，整機功耗低；

4、結構緊湊，無機械可動部件，傳感器及顯示一體化，外形美觀；出廠時已按國標及行業標準經過嚴格的標準校準設備進行參數的校正，用戶無需更改參數設置；

5、特有的壓力、溫度傳感器故障自診斷功能，并清晰簡明地顯示于LCD屏和上位機的界面中；

6、具有485通信接口，可遠傳被測介質的溫度、壓力、瞬時流量、標準體積總量等儀表有關參數，傳輸距離≤1.2km；

7、流量計表頭可180°旋轉，安裝使用簡單方便；

8、節流小，對環境條件要求少，對流量計的前后直管段安裝要求低（前為≥10DN 、后為≥10DN），水平或傾斜安裝都能準確計量；該流量計的安裝、使用及維護特別方便；

9、流量計有內置一組鎳氫電池，在無外電源的情況下可連續使用1~3年；

10、智能流量積算儀可以任意角度定位（轉動角約為350°），使流量計在各種安裝條件下的讀數更方便更直接；

11、規格齊全，從DN10～DN300，滿足用戶的各種管徑和流量的需要；

安裝要求：

1.調節閥盡可能不安裝在流量儀表的上游,而應安裝在流量儀表的下游10D處。

2．上、下游配管內徑應相同。如有差異，則配管內徑Dp與儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db

3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm

4．測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處。

5．儀表在在管道上可以水平、垂直或傾斜安裝。

6．測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動。

7．測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處。

    應用場合:：在溫度、壓力相對穩定的工況現場，作為工業控制儀表。在溫度、壓力相對穩定的工況現場，用戶可根據儀表示值氣體方程 自行運算到標況流量。
