蒸汽管道計量表采用先進的差動技術,配合隔離、屏蔽、濾波等措施,克服了同類產品抗震性差、小信號數據紊亂等問題,并采用了{(lán)**}特的傳感器封裝技術和防護措施,保證了產品的可靠性。產品有基本型和復合型兩種型式,基本型測量單*量信號;復合型可同時實現溫度、壓力、流量的測量。每種型式都有整體、分體結構,以適應不同的安裝環境。
蒸汽計量儀表有很多種類,因?yàn)槊绹毡,德國等發達{國**}使用的差壓類的蒸汽流量計比較多,所以現在大型企業使用這類差壓類的蒸汽流量計比較多(孔板等)。
對于中小企業,沒有使用過蒸汽管道計量表的,使用我公司的DS1802WJZQ蒸汽管道計量表,因?yàn)檫@款流量計不但計量準確,而且選型,性價比都比較好,是現代蒸汽計量使用廣泛的選擇。
參數:
1、口徑規格法蘭卡裝式口徑選擇15-300
2、測量{**}度1.0級1.5級
3、被測介質溫度:常溫–25℃~100℃
4、高溫–25℃~150℃-25℃~250℃
5、輸出信號脈沖電壓輸出信號高電平8~10V 低電平0.7~1.3V
6、脈沖占空比約50%,傳輸距離為100m
7、脈沖電流遠傳信號4~20 mA,傳輸距離為1000m
8、儀表使用環境溫度:-25℃~+55℃濕度:5~90% RH50℃
9、材質不銹鋼, 鋁合金
10、電源DC24V或鋰電池3.6V
11、防爆等級本安型iaIIbT3-T6
12、防護等級IP65
選型
1.蒸汽溫度,壓力
常用鍋爐蒸汽在150度-250度之間,壓力在4-10kg左右,如果知道具體的蒸汽溫度和壓力就可以通過蒸汽密度表查處蒸汽的密度。
2.蒸汽鋪設管道的口徑大小
如果用戶單位不知道自己蒸汽用量大小,那么我們可以根據用戶單位的鍋爐大小,在參考我們蒸汽流量計的量程就可以確定合理的蒸汽管道口徑。
特點:
1 、小流量值低、流量范圍大;
2 、結構簡單,無運動磨損部件;
3 、測量{**}度高,阻力損失;
4 、安裝方便,維修簡易;
5 、若電源供電亦可輸出脈沖信號和電流信號,進行遠距離傳輸,與計算機連網,實現集中管理;
6 、完整的傳感器通徑,具有12.5mm ~500mm 的20 種不同通徑的傳感器。
7 、不受溫度、壓力的影響,同時不易堵,不易卡,不易結垢,耐高溫、高壓。
8 、無可動部件、無空洞縫隙設計,產品無磨損、耐臟污,無需機械維修,使用壽命長。
9 、采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上。
10 、穩壓補償一體化設計。
安裝
1.蒸汽計量表須避開有強磁場和有強震場所

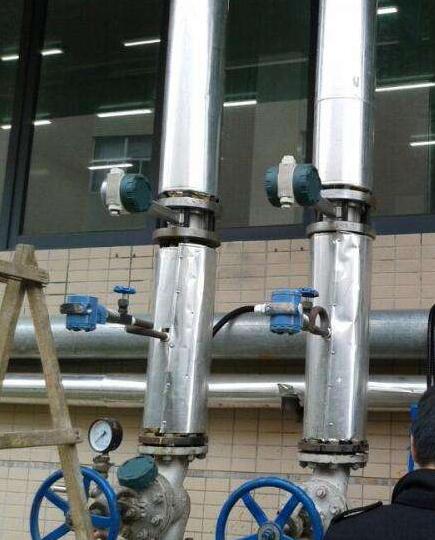

2.計量表安裝點前后如果有閥門或者彎頭時,需要有足夠的直管段安裝距離。下圖為某用戶單位的錯誤安裝(直管段無法保證)
3.安裝計量表的管道應該固定以減少管道震動。
