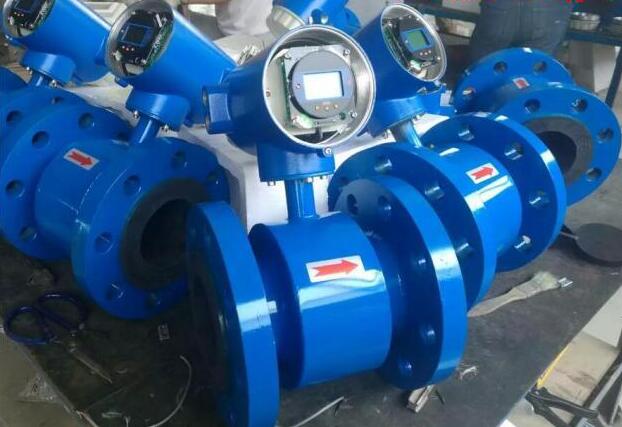

電鍍污水流量計由傳感器和轉換器兩部分構成。是根據法拉第電磁感應定律制造的用來測量管內導電介質體積流量的感應式儀表，用來測量電導率大于5μS/cm導電液體的體積流量，采用單片機嵌入式技術，實現數字勵磁，同時在電鍍污水流量計上采用CAN現場總線。屬國內{**}先水平。
技術參數：
流量計公稱通徑（特殊規格可定制）
管道式四氟襯里：DN10～DN600
管道式橡膠襯里：DN40～DN1200
流動方向：正，反，凈流量
量程比：150：1
重復性誤差：測量值的±0.1%
{**}度等級：管道式：0.5級，1.0級
被測介質溫度：
普通橡膠襯里：－20～＋60℃
高溫橡膠襯里：－20～＋90℃
聚四氟乙稀襯里：－30～＋100℃
高溫型四氟襯里：－20～＋180℃
額定工作壓力：（高壓可定制）DN6－DN80：≤1.6MPa、DN100－DN250：≤1.0MPa、DN300－DN1200：≤0.6MPa
流速范圍：0.1－15m/s
電導率范圍：被測流體電導率≥5μs/cm
電流輸出：負載電阻0～10mA：0～1.5kΩ：4～200mA：0～750 kΩ
數字頻率輸出：輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極{**}大電流為250mA
供電電源：AC220V或DC24V
要求直管段長度：上游≥10DN，下游≥5DN
連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定
防爆等級：mdIIBT4
防護等級：IP65，特殊 IP68
環境溫度：－25～＋60℃
相對溫度：5%～95%
消耗總功率：小于20W
選型
1、污水流量計{**}度等級和功能根據測量要求和使用場合選擇儀表{**}度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇{**}度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不同{**}度等級;有些僅僅是檢測一下過程流量，無需做{**}確控制和計量的場合，可以選擇{**}度等級稍低的，如1.5級、2.5級，甚{**} 4.0級。
2、污水流量計測量介質流速、儀表量程與口徑 測量一般的介質時，流量計的滿度流量可以在測量介質流速0.5—12m/s范圍內選用，范圍比較寬。選擇儀表規格（口徑）不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定，即當管道流速偏低，污水流量計不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提高管內流速，得到滿意測量結果。
收集數據
①被測流體成份
②大流量、小流量
③工作壓力
④高溫度、低溫度
特點：
▲ 全數字量處理，抗干擾能力強，測量可靠，{**}度高、流量測量范圍可達150：1
▲ 超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
▲ 采用16位嵌入式微處理器，運算速度快, {**}度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
▲ SMD器件和表面貼裝（SMT）技術，電路可靠性高。
▲ 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
▲ 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
▲ 在現場可根據用戶實際需要在線修改量程。
▲ 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
▲測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量{**}度高。
▲采用非均勻磁場的新技術及特殊的磁路結構，磁場穩定可靠，而且大大縮小了體積，減輕了重量，使流量計具有小型輕量化的特點。
安裝：
盡量避開鐵磁性物體及具有強電磁場的設備，以{**}磁場影響傳感器的工作磁場和流量信號。
污水流量計周圍應有充裕的空間，便于檢測與維修。
流量計應制止安拆正在溫度變革很大或遭到機械工具高溫輻射的場合，若必需安拆時，須有隔熱、通風的措施。
流量計好安拆正在室內，若必需安拆于室外，應制止雨水淋澆，積水受淹及太陽暴曬，須有防潮和防曬措施。
應制止安拆正在含有腐蝕性氣體的環境中，必需安拆時，須有通風措施。
為了安拆、維護、調養便利，正在流量計四周需有豐裕的安拆空間。
安拆場合應制止有磁場及強振動源，如管道振動大，正在流量計兩邊應有固定管道的收座。
