造紙污水流量計由流量傳感器和轉換器配套組成,用以測量管道內各種導電流體或液固二相介質的體積流量。是基于法拉第電磁感應定律而制成的,只是其中切割磁力線的導體不是固態金屬,而是具有一定電導率的流體。當導電的流體在處于磁場中的測量管內作切割磁力線運動時,則在運動的流體內產生感應電動勢。電動勢用一對金屬電極檢測出并送{**}轉換器通過智能化處理,然后轉換成標準信號4~20mA和0~1kHz輸出。
參數:
·公稱通徑:DN6-DN1200
·連接方式:法蘭式,插入式
·結構形式:一體型、分體型
·公稱壓力:0.6 ~4.0MPa (特殊壓力可定制)
·{**}確度:± 0.5%(DN10 — DN250) ;± 1.0%(DN300 — DN1200)
·電極材料:316L不銹鋼、HC、HB、鈦、鉭、鉑/銥合金
·襯里材料:聚氯丁橡膠、聚氨脂橡膠、PTFE、F46、PFA
·測量范圍:0 ~12m/s
·測量介質電導率:>20 μs/cm
·介質溫度:-10℃~100℃
·環境溫度:-25℃~60℃
·環境濕度:≤ 95% (相對濕度)
·供電方式:電池供電型電磁流量計擁有3.6V/DC 內置鋰電池供電,連續工作時間大于5年
·防護等級:IP68
·顯示方式:LCD 大屏幕液晶顯示瞬時流量、正向/反向累積總量以及報警提示符
特點:
測量管道內無阻流件,因此沒有附加的壓力損失;測量管道內無可動部件,因此傳感器壽命極長。
流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響,傳感器感應電壓信號與平均流速呈線性關系,因此測量{**}度高。
多種電極及內襯材料,可滿足耐腐蝕、耐磨損的要求。
轉換器采用國際先進的單片機和表面貼裝技術,性能可靠、{**}度高、功耗低、零點穩定、參數設定方便,中文顯示LCD,顯示累積流量,瞬時流量、流速、流量百分比等。
由于感應電壓信號是在整個充滿磁場的中間中形成的,是管道載面上的平均值因此傳感器所需的直管段較短,長度為5倍的管道直徑。
雙向測量系統,可測正向流量,反向流量,采用特殊的生產工藝和{**}質材料,確保產品的性能在長時間內保持穩定。

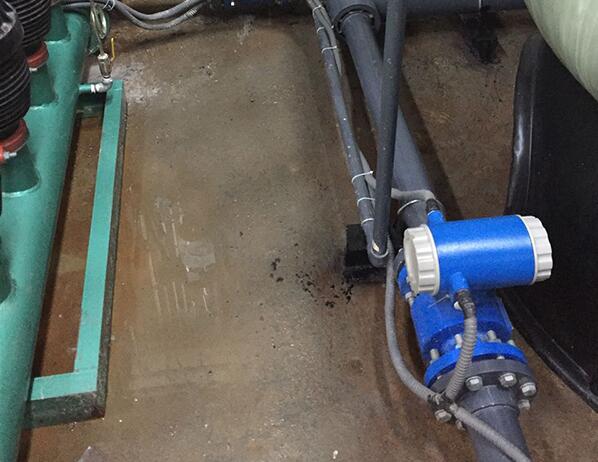

安裝:
1、應安裝在水平管道較低處和垂直向上處,避{**}安裝在管道的高點和垂直向下處;
2、應安裝在管道上升處;
3、在開口排放管道安裝,應安裝在管道的較低處;
4、若管道落差超過5m時,在傳感器的下游安裝排氣閥;
5、應在傳感器的下游安裝控制閥和切斷閥,而不應安裝在傳感器上游;
6、傳感器{**}對不能安裝在泵的進出口處,應安裝在泵的出口處;
7、在測量井內安裝電磁流量計的方式;
8、正確地選擇安裝點和正確安裝造紙污水流量計都是非常重要的環節,若在安裝環節失誤,輕者影響測量{**}度,重者會影響流量計的使用壽命,甚{**}會損壞流量計。
9、非測量電極的軸線必須近似于水平方向;
10、測量管道內必須完全充滿液體;
11、前方要有10*D(D為流量計內徑)長度的直管段,后方要有5*D(D為流量計內徑)長度的直管段;
12、流體的流動方向和流量計的箭頭方向一致;
13、管道內要有真空會損壞流量計的內襯,需特別注意;
14、流量計附近應無強電磁場;
15、流量計附近應有充裕的空間,以便安裝和維護;
