燃?xì)忮仩t流量計

發布時間:2020/06/02 15:29:16  點擊次數:2148





    燃?xì)忮仩t流量計吸取了國內外流量儀表先進技術{**}化設計,綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高{**}度、高可靠性并能進行溫度、壓力自動補償?shù)臍怏w{**}密計量儀表,具有出色的低壓和高壓計量性能,多種信號輸出方式以及對流體擾動低敏感性,燃?xì)忮仩t流量計廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。

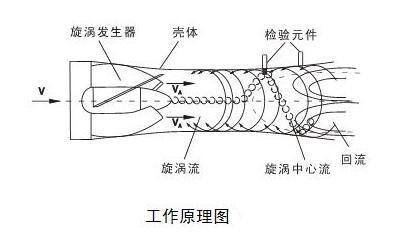

工作原理

    在流量計入口處裝有螺旋形導流葉片,流體進入后會產生激烈的螺旋旋轉,進入擴散腔后流體會發生二次旋轉,氣體旋轉后撞擊流量計內壁產生振動頻率,振動頻率是和流量成正比的。當流量計設計得當時,在很寬的流量范圍內,旋渦的頻率與流量成線性關系,該頻率由壓電傳感器檢測,由流量積算儀進行運算和處理,可以輸出4~20mA信號。

參數:

口徑:DN10~DN400

準確度等級:±1.0% ±1.5%

重復性:小于基本誤差限{**}dui值的1/3

工作電源:外接12~28VDC、干電池(可持續工作3年)

電器接口:m20*1.5

防護等級:IP65

相對溫度:5%~95%

公稱壓力:1.6

工藝管道連接:法蘭連接

安裝方式:水平、垂直(流動方向由下向上)

使用條件:環境溫度:-30~+60℃,介質溫度:-20~+80℃,相對溫度:5%~95%,大氣壓力:86kPa~106kPa。

工作電源:外電源:+24VDC,內電源:3.6V 鋰電池,整機耗能:外電源,<1W,內電源,<0.3mW,鋰電池可用二年以上。

輸出方式:頻率信號,4~20mA信號,RS485 通訊(可傳輸溫度、壓力、瞬時流量和累積流量參數)





特點:

測量{**}度高,重復性好

內置式壓力、溫度、流量傳感器,安全性能高,結構緊湊,外形美觀

下限流速低,范圍度寬

就地顯示溫度、壓力、瞬時流量和累積流量

采用硬質合金軸承性能可靠壽命長

采用新型信號處理放大器和{**}特的濾波技術,抗干擾能力強,大大提高穩定性

具有較強的抗震動和抗電磁干擾能力

特有時間顯示及實時數據存儲功能,保證內部數據不會丟失,可保存

始動流量低,壓力損失小

整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表

鋁合金渦輪強度高、耐腐蝕、抗老化、使用壽命長、準確度高、重復性好

防盜功能可靠,具有密碼保護,防止參數改動

先進的微機技術與高性能的單片機,使整機功能更強大、性能更{**}越

表頭可180度隨意旋轉,流量計安裝方便

安裝要求低,前直管段≥5D,便能確保流量計的計量準確度。

安裝注意事項

(1)內部電路板和其他零件的更換及相關操作必須由專業工程師或技術人員進行。

(2)打開殼蓋前須保證設備斷電{**}少 10min。殼蓋的打開須由專業工程師或技術人員進行。

(3)防爆型的轉換器必須轉移到一個安全的區域進行維修保養、拆卸、再組裝。

(4)轉換器電路板組件中包含敏感部件,可能會被靜電損壞。小心操作以{**}直接接觸電子 部件或電路板上的電路圖案,必要時需采取相應的防靜電措施。
