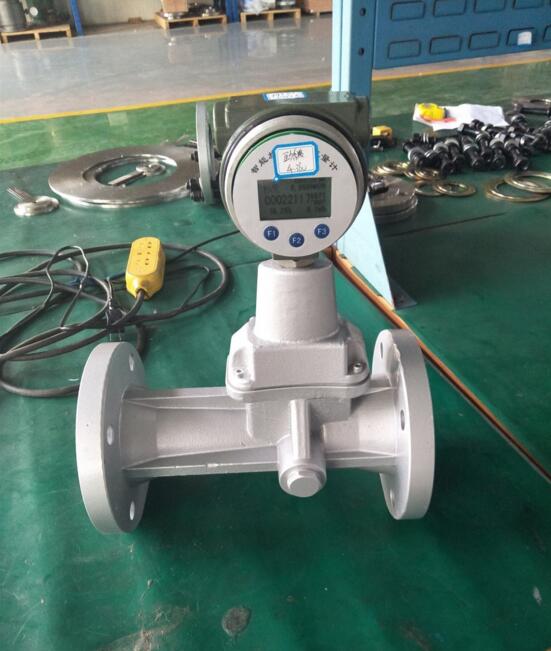

鍋爐燃氣計量表結構：由以下七個基本部件組成

1、旋渦發生體 2、殼體 3、智能流量計積算儀 4、溫度傳感器 5、壓力傳感器 6、壓電晶體傳感器 7、消旋器

    燃氣計量表采用先進的微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等{**}點，主要技術指標達到國外同類產品的先進水平。鍋爐燃氣計量表可廣泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體的計量。

特點：

采用先進的雙探頭旋進式流量傳感器技術，抗干擾能力強，{**}確度高、無機械轉動部件，不易腐蝕，結構緊湊，可靠性高、穩定性好，維修量小。

特點:

無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

實現了機電一體化，日常的計量過程不需人工值守；

體積小、重量輕，離線標定較為方便；

管理人員無需專業培訓，流量、壓力及溫度等測量參數可以從表頭直接讀取，并且不必進行折算轉換；

內置式壓力、溫度、流量傳感器，性能高,結構緊湊，外形美觀。

就地顯示溫度、壓力、瞬時流量和累積流量。

采用新型信號處理放大器和{**}特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。

整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。

參數：

口徑：DN10～DN300mm

工作壓力：0～2.5MPa

正常的工況溫度：-180～+500℃

{**}度：±1.5%FS

供電方式：內置3.6VDC鋰電池（兩年換一次）；外供24VDC（可選）高防爆性能。

輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)

防護等級：IP65 IP67

防爆標志：本安型ExiallCT4；隔爆型ExdllCT4

執行標準：企標Q/BET05-06

環境溫度：-30℃～+55℃

相對濕度：5%～95%

大氣壓力：86KPa～106KPa

工作條件

介質溫度范圍：-20℃～+70℃

工作原理

    當流體通過由螺旋形葉片組成的旋渦發生器后，流體被迫繞著發生體軸劇烈旋轉，形成旋渦。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響。檢測元件測得流體二次旋轉進動頻率，就知道了流量。而且能在較寬的流量范圍內獲得良好的線性度。

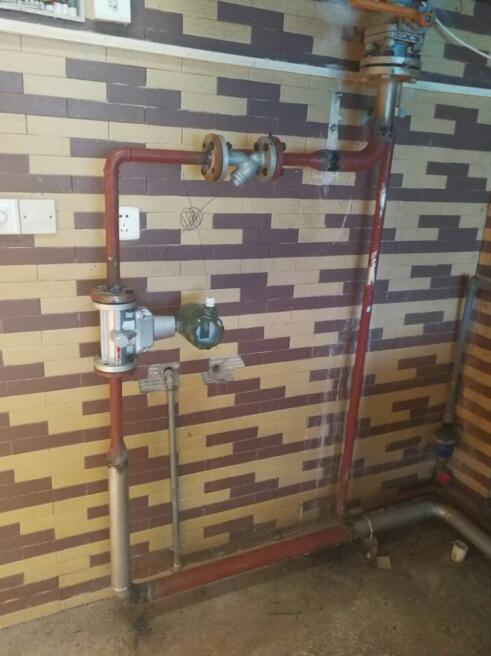

安裝注意事項

1.傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；

2.當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；

3.傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；

4.應避{**}外界強磁場的干擾；

5.在室外安裝使用時，應有遮蓋物，避{**}烈日曝曬與雨水浸蝕，影響儀表使用壽命；

6.管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以{**}過壓損壞壓力傳感器。

7.安裝之前應先清除管道中的焊渣等雜物。

8.安裝時，嚴禁在其進出口法蘭處直接進行電焊，以{**}燒壞流量計內部零件。

9.為了不影響流體正常輸送和便于維護，要求安裝旁通管道，并保證前≥10DN、后≥10DN的直管段；

10.采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。

11.投入運行時，應緩慢開啟流量計上、下游閥門，以{**}瞬間氣流過急而沖壞起旋器。

12.運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；

13.定時檢查流量計法蘭處的泄漏情況。
