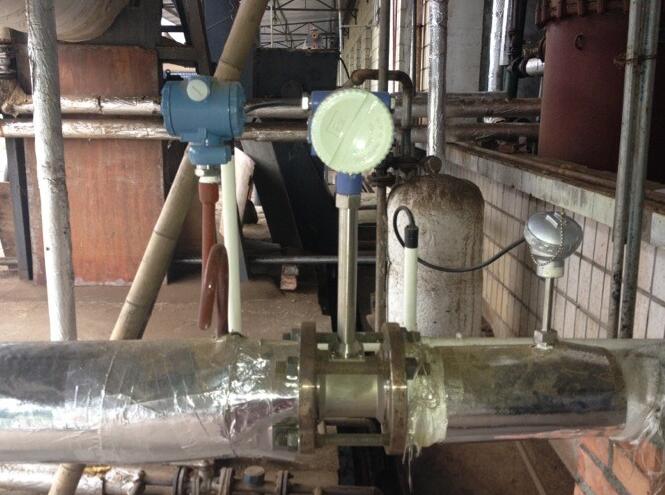

鍋爐蒸汽流量表

發布時間:2020/05/28 17:00:23  點擊次數:2197





    鍋爐蒸汽流量表是采用壓電應力式傳感器,性能可靠性高,可在-20℃~+250℃的流體溫度范圍內工作。工作壓力損失較小,量程范圍寬,對蒸汽測量量程比可達30比1,鍋爐蒸汽流量表測量技術成熟的產品。具備了模擬標準信號、數字脈沖信號輸出,可以與計算機等數字系統配套使用,是一種比較先進、理想的測量?jī)x器。



參數:

公稱通徑      15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)

公稱壓力(MPa)     DN15-DN200 4.0(>4.0協議供貨),DN250-DN300 1.6(>1.6協議供貨)

介質溫度(℃)       壓電式:-40~260,-40~320;電容式: -40~300, -40~400,-40~450(協議訂貨)

本體材料            1Cr18Ni9Ti,(其它材料協議供貨)

允許振動加速度    壓電式:0.2g      電容式:1.0~2.0g

{**}確度                ±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS

范圍度               1:6~1:30

供電電壓            傳感器:+12V DC,+24V DC;變送器:+12V DC ,+24V DC;電池供電型:3.6V電池

輸出信號           方波脈沖(不包括電池供電型):高電平≥5V,低電平≤1V;電流:4~20mA

壓力損失系數     符合JB/T9249標準 Cd≤2.4

防爆標志            本安型:ExdⅡia CT2-T5隔爆型:ExdⅡCT2-T5

防護等級            普通型IP65     潛水型 IP68

環境條件            溫度-20℃~55℃,相對濕度5%~90%,大氣壓力86~106kPa

適用介質            氣體、蒸汽

傳輸距離            三線制脈沖輸出型:≤300m,兩線制標準電流輸出型 (4~20mA):負載電阻≤750Ω



產品特點:

1、可以同時集成溫度、壓力補償功能。

2、全智能化、數字化電路設計,自動補償被測流體密度或標況體積計算。

3、全新的數字濾波和修正功能使流量測量更加{**}準可靠。

4、電池供電型無需外接電源既可連續工作兩年以上。

5、全新點陣漢字液晶顯示,使用操作更方便。

6、工作壓力損失較小,量程范圍寬。

7、無可動機械零件,可靠性高,維護量小。



安裝技巧

1、盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2、避開高溫?zé)嵩春洼椛湓吹闹苯佑绊。若必須安裝,須有隔熱通風措施。

3、應盡量避{**}安裝在振動較強的管道上。若必須安裝,須在其上下游2D處加設管道緊固裝置,并加防振墊,加強抗振效果圖2所示。

4、安裝在室外應注意防水,特別注意在電氣接口處應將電纜線彎成U形,避{**}水順著電纜線進入放大器殼內。

5、安裝點周圍應該留有較充裕的空間,以便安裝接線和定期維護。

選型表:

代號

通徑

流量范圍㎡/h

DSLU-25

DN25

1~10(液體)

25~60(氣體)

蒸汽流量請查看說明書,DN300以上推薦使用插入式渦

DSLU-32

DN32

1.5~18(液體)

15~150(氣體)

DSLU-40

DN40

2.2~27(液體)

22.6~150(氣體)

DSLU-50

DN50

4~55(液體)

35~350(氣體)

DSLU-80

DN80

9~135(液體)

90~900(氣體)

DSLU-100

DN100

14~200(液體)

140~1400(氣體)

DSLU-150

DN150

32~480(液體)

300~3000(氣體)

DSLU-200

DN200

56~800(液體)

550~5500(氣體)



代號

功能

N

無溫壓補償

Y

有溫壓補償



代號

輸出型號

F1

4-20mA輸出(二線制)

F2

4-20mA輸出(三線制)

F3

RS485通訊接口



代號

被測介質

J1

液體

J2

氣體

J3

蒸汽



代號

連接方式

L1

法蘭卡裝式

L2

法蘭連接式



代號

功能2

E1

1.0級

E2

1.5級

T1

常溫

T2

高溫

T3

蒸汽

P1

1.6MPa

P2

2.5MPa

P3

4.0MPa

D1

內部3.6V供電

D2

DC24V供電

B1

不銹鋼

B2

碳鋼
