電磁流量計工程應用要點

發布時間:2020/05/27 16:06:08  點擊次數:1741

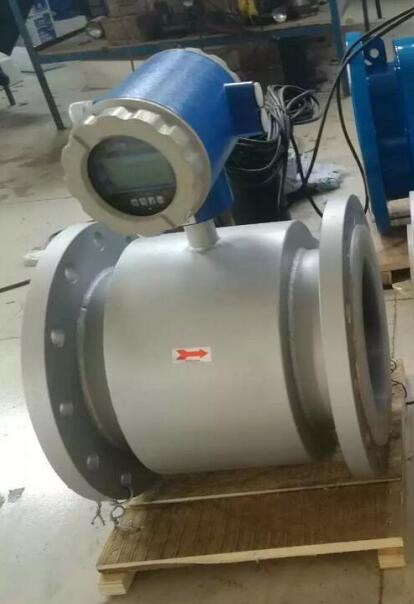

    在石化、化工、電力、冶金、市政、制藥等行業,流量測量的技術難度和復雜程度都相當高,研究流量測量對于提高產品質量、降低企業的經營成本、解決節能環保起到重要作用。電磁流量計具有無阻力,無壓損的{**}點,可以充分減小管道內的阻力,符合節能降耗的要求,因而電磁流量計在業界得到廣泛的重視。



電磁流量計在工程應用中需要注意的要點:



1.電磁流量計要選擇在任何時候測量導管內都能充滿液體的位置進行安裝,以防止由于測量導管內沒有液體而產生指示不在零點引起的錯覺。{**}好是垂直安裝,減少由于液體流過在電極上產生氣泡而造成的誤差。若水平放置時,流量計的兩個電極必須保持在同一個水平面上,為了防止沉淀物或在管{**}的空氣令它{**}緣。



2.在有陽極保護的管道里流動的流體,安裝電磁流量計時,要遵循下面幾點:為了讓流體能夠良好接地,要使用地環;傳感器跟管道連起來時,法蘭之間要有{**}緣墊,螺桿上也要用上{**}緣套。



3.如有需要,可以讓管放空,內置的空管檢測線路,會停止累計和流量的信號輸出。



4.當電磁流量計安裝在已接地的金屬管道上,通過電磁流量計變送器上的接地端子實現系統電勢平衡,即通過截面積不小于6mm2的銅芯電線連接{**}接地端子上;當電磁流量計安裝在未接地的金屬管道上,2個法蘭均通過截面積{**}少為6mm2的銅芯電線與管道法蘭相連接,并接地;將變送器或傳感器接線盒連接{**}接地端子上,實現系統電勢平衡;當電磁流量計安裝在塑料管道或帶{**}緣內襯的管道上,通過附加接地環實現系統電勢平衡,接地環通過截面積{**}少為6mm2的銅芯電線連接{**}接地端子上。



5.電磁流量變送器兩端應裝閥門和旁路。



6.電磁流量變送器的電極所測出的幾毫伏交流電勢,是以變送器內液體電位為基礎的。為了使液體電位穩定并位變送器與流體保持等電位,以保證穩定地進行測量,變送器外殼與金屬管兩端應有良好的接地,轉換器外殼也應接地,接地電阻不能大于10歐姆,不能與其它電器設備的接地線共用。如果不能保證變送器外殼與金屬管道良好接觸,應用金屬導線將它們連接起來,再可靠接地。



7.電磁流量變送器應安裝在室內干燥通風處,避{**}安裝在環境溫度過高的地方,不應受強烈振動,盡量避開具有強烈磁場的設備,如大電機,變壓器等,避{**}安裝在有腐蝕性氣體的場合,安裝地點便于檢修,這是保證變送器正常運行的環境條件。



8.為了保證電磁流量變送器測量管內充滿被測介質,變迭器{**}好垂直安裝,流向自下而上,尤其是對于液固兩相流,必須垂直安裝。若現場只允許水平安裝,則必須保證兩電極在同一水平面。



9.為了避{**}干擾信號,變送器和轉換器之間的信號必須用屏蔽導線傳輸,不允許把信號電纜和電源線平行放在同一電纜鋼管內,信號電纜長度一般不得超過30m。



10.轉換器安裝地點應避{**}交、直流強磁場和振動,環境溫度為-20~50℃,且不能含有腐蝕性氣體,相對濕度不大于80%。



11.安裝位置。電磁流量計可以垂直、水平安裝,但推薦垂直安裝,且被測流體是自下而上流動。也可以水平安裝,但要使兩電極在同一水平面上。水平安裝時要保證在何時測量導管都充滿液體。在主管線是垂直管線時,一般情況下,要求水流是自下而上,盡量不要自上而下。后者容易引起流量波動比較大。安裝除滿管以外,這點也是很重要的,其次就是前后直管道的距離了。選擇便于維修,活動方便的地方。流量計應安裝在水泵后端,決不能在抽吸側安裝:閥門應安裝在流量下游側。



12.為了保證電磁流量計的正常運行,減少測量誤差,電磁流量計前后應符合一定的直管段要求。根據JJG 1033-2007《電磁流量計核定規程》測試標準要求,通常前直管段應達到10D,后直管段應為5D。



13.由于電磁流量計測量的是微弱電勢,需排除一切外界干擾才能準確測量,因而良好的接地是保障電磁流量計穩定工作的必要條件。通常接地是通過接地環或傳感器內的參考電極和管路系統的接地連接來實現。



14.流量計的安裝地點要遠離一切磁源(如大功率電機、變壓器等)。



15.電磁流量計可以測腐蝕性液體,但定貨初期客戶要正確提供其它測量介質屬性,以{**}選型時對電極選型上的錯誤,導致傳感器在后期使用過程中報廢,給客戶帶來不便和經濟上的損失。



16.與其它流量計一樣,電磁流量計也有防護等級,通常一體式的防護等級為IP65,分體式的為IP68(針對傳感器而言),如果客戶對儀表安裝環境有要求,安裝地點在地下陰井或其它一些潮濕的地方,建議客戶選用分體式的。以{**}選錯對儀表造成損害。



17.電磁流量計雖說可靠性比較好,一般情況下不會損壞,但由于其原理決定,傳感器電極表面一直和液體接觸,時間久了,電極表面比較容易受污染。所以電磁流量計一般情況下,客戶有條件拆的情況下,建議一年到一年半之間拆出來清洗一次電極以保證流量計整機的測量{**}度。任何儀器儀表都是需要“保養”的,電磁流量計也不例外。
