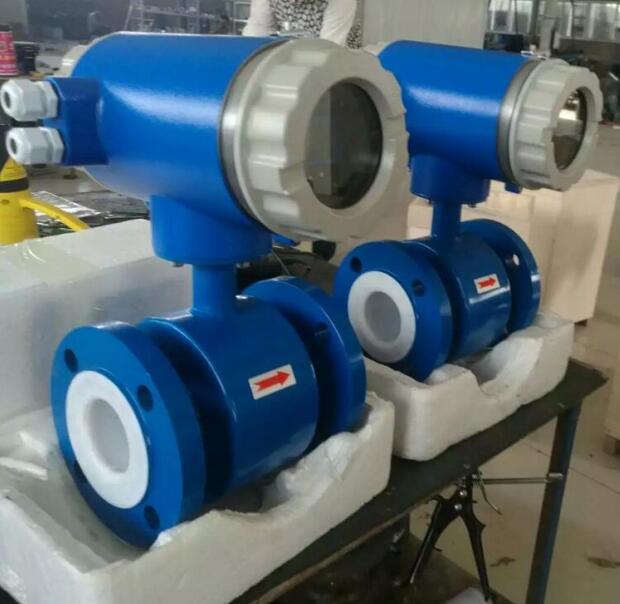

印染污水流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成比例，其值為：
式中：E=KBVD
E-感應電勢；
K-與磁場分布及軸向長度有關的系數。
B-磁感應強度；
V-導電液體平均流速；
D-電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波及一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。印染污水流量計轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS-485等通訊接口。
特點：
測量管內無阻流件，壓力損失為零，不易堵塞；
只要合理選用電極及襯里材料，即可達到耐腐蝕、耐磨損的要求；
測量結果與液體的壓力、溫度、密度、粘度、電導率等物理參數基本無關，不受環境影響，所以測量{**}度高；
具有不同材質的襯里和電極有良好的防腐性能
不受介質、密度、粘度、溫度、壓力和導電率的影響
低頻矩形波勵磁、不易受干擾性、能穩定可靠
轉換器耗能低、安裝簡單方便、用戶不需調試
現代模擬信號轉換技術和高性能超大規模集成芯片，對信號進行隔離、濾波、放大及數字處理，顯示測量結果；
具有測量值斷電保護及空管報警功能，可對流體的流向進行設置，因而傳感器安裝不受液體流動方向限制，可實現雙向測流；
帶背光點陣式多高清晰顯示屏，同屏顯示瞬時、累積流量，并能顯示測量參數、報警參數等；
參數：
介質電導率 ＞5μS/cm
介質流速 流速：0.5～10m/s，可測量流速：0.1～15m/s
{**}度等級 ±0.5%，±1%
環境溫度 -10℃～50℃
介質溫度 60℃（橡膠內襯）、120℃（四氟內襯）、180℃（四氟內襯）
工作壓力 DN10～50：PN≤4MPa
DN65～200：PN≤1.6MPa
DN250～1000：PN≤1.0MPa
DN1200～2000：PN≤0.6MPa
DN2200：PN≤0.25MPa
以上各口徑如需要更高壓力，可以特殊訂貨
電 源 AC 220V 50Hz( 90～245VAC 50Hz)
DC 24V (20～36VDC)
DC 3.6V（鋰電池供電）
防護等級 標準型IP65，防水型IP68
電極材質 316L，Hc，Hb，Ti，Ta，Pt
襯里材質 氯丁橡膠，聚四氟乙烯，聚氯乙稀
法蘭標準 GB9119-2000
選型：
| DS1801DC- | ||||||||||||||||
| 系列 | LDE | 一體式 | ||||||||||||||
| LDC | 分體化 | |||||||||||||||
| 口徑選擇 | -□□□S | 傳感器口徑 | ||||||||||||||
| 電極材料 | -1 | 316L 不銹鋼 | ||||||||||||||
| -3 | Hc 哈氏合金C | |||||||||||||||
| -4 | Hb 哈氏合金B(yǎng) | |||||||||||||||
| -5 | Ti 鈦 | |||||||||||||||
| -6 | Ta 鉭 | |||||||||||||||
| -7 | Pt 鉑 | |||||||||||||||
| -9 | 約定的其他材料 | |||||||||||||||
| 內襯材料 | 1 | 聚四氟乙烯 | ||||||||||||||
| 2 | 氯丁橡膠 | |||||||||||||||
| 3 | 聚氨酯橡膠 | |||||||||||||||
| 9 | 約定的其他材料 | |||||||||||||||
| 工作壓力 | -1 | 4.0MPa(DN10～65) | ||||||||||||||
| -2 | 1.6MPa(DN80～150) | |||||||||||||||
| -3 | 1.0MPa(DN200～1000) | |||||||||||||||
| -4 | 0.6MPa(DN1200～2000) | |||||||||||||||
| -9 | 約定的工作壓力 | |||||||||||||||
| 介質溫度 | 1 | ≤65℃ 橡膠內襯 | ||||||||||||||
| 2 | ≤80℃ 四氟內襯 | |||||||||||||||
| 3 | ≤120℃ 四氟內襯 | |||||||||||||||
| 4 | ≤150℃ 四氟內襯 | |||||||||||||||
| 5 | ≤180℃ 四氟內襯 | |||||||||||||||
| 接地環材質 | -0 | 無接地環 | ||||||||||||||
| -1 | 304不銹鋼接地環 | |||||||||||||||
| -2 | 316不銹鋼接地環 | |||||||||||||||
| -3 | PVC+接地電極 | |||||||||||||||
| -4 | 等同測量電極材質的四電極 | |||||||||||||||
| -9 | 約定的材料 | |||||||||||||||
| 密封等級 | 0 | IP65 | ||||||||||||||
| 1 | IP67 | |||||||||||||||
| 2 | IP68 | |||||||||||||||
| 輸出信號 | -1 | 4～20mA 標配 | ||||||||||||||
| -2 | 0～10mA | |||||||||||||||
| 輸出頻率 | 1 | 頻率輸出 | ||||||||||||||
| 通訊接口 | -0 | 無通訊接口 | ||||||||||||||
| -1 | RS485通訊 | |||||||||||||||
| -3 | Hart通訊 | |||||||||||||||
| 工作電源 | 0 | AC220V標配 | ||||||||||||||
| 1 | DC24V | |||||||||||||||
| 量程規格 | (□□□) | 滿量程信號對應的流量 | ||||||||||||||
