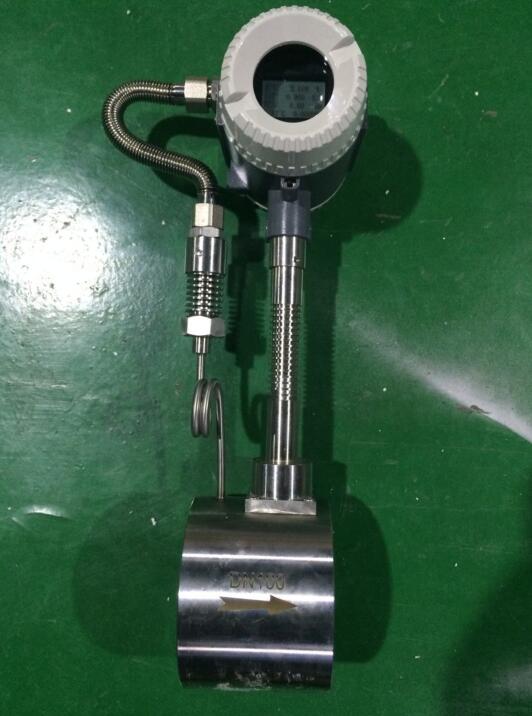

溫度補償蒸汽流量計是工業生產過程中運用比價廣泛的一種氣體流量計，蒸汽的測量均為體積流量，而溫度、壓力的變化會引起蒸汽體積流量的變化，蒸汽管道的壓力因為蒸汽管網的負荷變化，以及鍋爐出口蒸汽溫度的波動，以及不同季節、天氣的變化引起的熱損耗，相應的溫度也會有波動，這些因素造成實際測得的體積流量偏離設計工況，所以這時候采用溫度和壓力補償糾正這個測量誤差。
工作原理
流量傳感器足根據“卡門渦街"原理研制成的一種流體振蕩式儀表，可用下式表示：
式中： f：旋渦分離頻率
St：斯特勞哈爾數，
v：流速
d：旋渦發生體寬度
K：儀表系數：旋渦分離的脈沖總量與體積總量之比
K：儀表系數：旋渦分離的脈沖總量與體積總量之比
（1/3m3） （2）
式中： K：儀表常數（脈沖l/m3）
N：脈沖總數（次）
Q：體積總量（m3）
旋渦分離頻率與流體流量的關系如式（3）所示
f = K?Q （3）
式中： f：頻率（次）
Q：流量（m3／h）
參數
◆口徑規格：DN10-3000
◆測量{**}度 1.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃ -25℃～250℃
◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質 不銹鋼, 鋁合金
◆電源 DC24V或鋰電池3.6V
◆防爆等級 本安型iaIIbT3-T6
◆防護等級 IP65
類型 |
結構 |
測量介質 |
輸出形式 |
電池供電 + 就地顯示 |
普通型 |
氣體、蒸汽 |
無輸出 |
溫壓一體化型 |
氣體 |
無輸出 |
|
飽和蒸汽 |
無輸出 |
||
過熱蒸汽 |
無輸出 |
||
電源供電 4-20mA 輸出 + 就地顯示 |
普通型 |
氣體、蒸汽 |
4-20mA 輸出 |
溫壓一體化型 |
氣體 |
4-20mA 輸出 |
|
飽和蒸汽 |
4-20mA 輸出 |
||
過熱蒸汽 |
4-20mA 輸出 |
||
電源供電 3 線脈沖輸出 + 就地顯示 |
普通型 |
氣體、蒸汽 |
脈沖輸出 |
溫壓一體化型 |
氣體 |
485/GPRS 輸出 |
|
飽和蒸汽 |
485/GPRS 輸出 |
||
過熱蒸汽 |
485/GPRS 輸出 |
特點：
結構簡單牢固，無可動部件；維護十分方便，安裝費用低；測量范圍寬，量程比可達1：10；壓力損失較小，運行費用低；應用范圍廣。
蒸汽流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。一體型溫度補償蒸汽流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
安裝環境要求：
1、盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2、避開高溫?zé)嵩春洼椛湓吹闹苯佑绊�。若必須安裝，須有隔熱通風措施。
3、避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4、儀表應盡量避{**}安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5、安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避{**}水順著電纜線進入放大器殼內。
6、流量計安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
