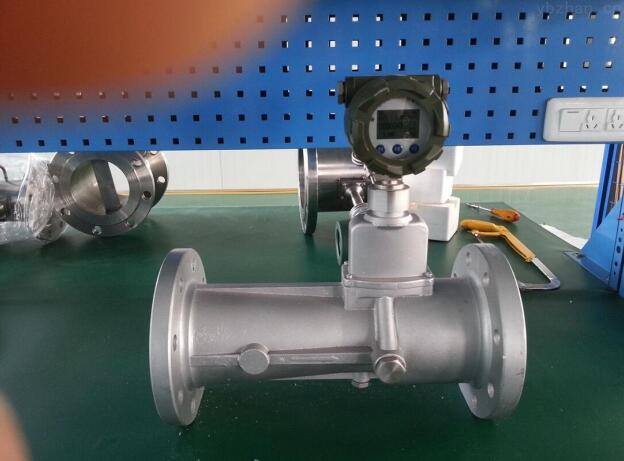

天然氣計量表是一種{**}密流量測量儀表，與相應的流量積算儀表、現場顯示儀表等配套可用于測量氣體的流量和總量、是一種重復性低、{**}度高的、它是一款適合用于貿易結算的{**}密儀表，
天然氣計量表內置溫度、壓力傳感器和智能流量積算儀，通過微處理單元對實時采集的流量、溫度、壓力信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，然后將標準狀態下的體積流量直觀的顯示出來。
特點：
1、無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
2、采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
3、智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合,使結構更加緊湊，可直接測量流體的 流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
4、采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；
5、采用國內{**}先的智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；
6、采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
7、{**}度高，壓力損失小，始動流量低，對溫度壓力和流量進行自動跟蹤補償，電池供電，可輸出多種信號，選用進口軸承，壽命長，安裝方便。智能型速度式流量儀表是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力補償，具有準確度高、重復性好、測量范圍寬、安裝使用方便等{**}點。
8、采用新型微處理器與高性能的集成芯片，運算{**}度高、整機功能強大，性能{**}越。
9、采用微功耗高新技術，整機功耗低。既能用內置3.6V電池長期供電運行，又可由外電源24V供電運行。
10、采用新型傳感器，抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
11、多物理量參數報警輸出，可由用戶任選其中之一；
12、流量計表頭可360度旋轉，安裝使用簡單方便；
13、配合本公司的FM型數據采集器，可通過因特網或者電話網絡進行遠程數據傳輸
14、壓力、溫度信號為傳感器輸入方式，互換性強；
15、整機功耗低，可用內電池供電，也可外接電源。
選型表：
公稱通徑DN（mm） |
類型* |
流量范圍（m3/h） |
工作壓力（MPa） |
{**}確度等級 |
重復性 |
20 |
|
1.2-1.5 |
1.6 2.5 4.0 6.3 10 16 |
1.0 1.5 |
≤2.5MPa 鋁合金
≥4.0MPa 不銹鋼
小于基本誤差限{**}對值1/3 |
25 |
|
2.5-30 |
|||
32 |
|
4.5-60 |
|||
50 |
A型 |
10-150 |
|||
B型 |
6-75 |
||||
80 |
A 型 |
28-400 |
|||
B型 |
18-200 |
||||
100 |
A型 |
50-800 |
|||
B型 |
40-60 |
||||
150 |
A型 |
150-2250 |
1.6 2.5 4.0 |
||
B型 |
100-1200 |
||||
200 |
|
360-3600 |
*說明：A、B用以區別相同通徑不同流量范圍。
口徑及流量范圍選型對照表：
公稱通徑 |
儀表型號 |
起步流量 |
流量上限 |
壓力損失 |
耐壓等級 |
{**}度等級 |
量程比 |
儀表材質 |
(mm) |
－－－－－－- |
（m3/h） |
（m3/h） |
（Pa） |
（Mpa） |
－－－－－－- |
－－－－－－- |
－－－－－－- |
DN25 |
DSLWQ-16 |
0.03 |
16 |
120 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
DN40 |
DSLWQ-20 |
0.04 | 20 | 125 | 1.0/1.6 | 1.5/1.0 | 30:1 | 不銹鋼 |
DSLWQ-30 |
0.05 |
30 |
130 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
|
DSLWQ-40 |
0.07 |
40 |
180 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
|
DSLWQ-60 |
0.08 |
60 |
180 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
|
DN50 |
LLQ-20 |
0.05 |
20 |
140 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
LWQ-25 |
0.05 |
25 |
140 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
|
LWQ-30 |
0.05 |
30 |
140 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
|
LWQ-40 |
0.07 |
40 |
200 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
|
LWQ-60 |
0.08 |
60 |
200 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
|
LWQ-85 |
0.08 |
85 |
210 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
|
DN65 |
LWQ-100 |
0.1 |
100 |
220 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
LWQ-140 |
0.1 |
140 |
220 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
|
DN80 |
LWQ-100 |
0.1 |
100 |
220 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
LWQ-140 |
0.1 |
140 |
240 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
|
LWQ-200 |
0.1 |
200 |
240 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
|
DN100 |
LWQ-300 |
0.18 |
300 |
280 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
LWQ-450 |
0.18 |
450 |
300 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
|
DN150 |
LWQ-650 |
0.5 |
650 |
580 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
LWQ-1000 |
0.6 |
1000 |
600 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
|
DN200 |
LWQ-1600 |
0.8 |
1600 |
850 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼 |
DN250 |
LWQ-3000 |
2 |
3000 |
1050 |
1.0/1.6 |
1.5/1.0 |
30:1 |
不銹鋼
|

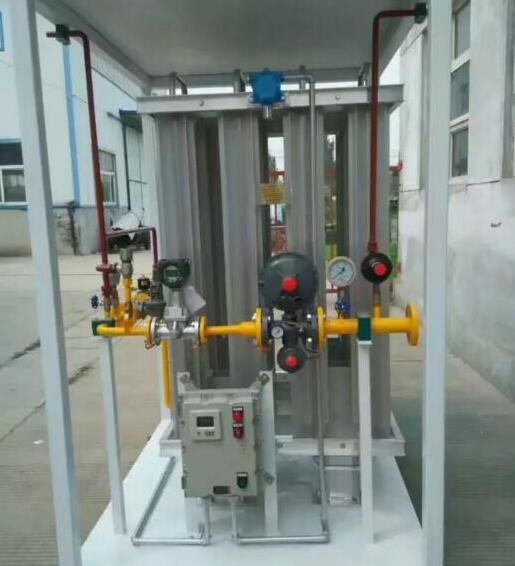

安裝環境要求：
1、盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2、避開高溫?zé)嵩春洼椛湓吹闹苯佑绊�。若必須安裝，須有隔熱通風措施。
3、避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4、傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
5、當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
6、傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
7、應避{**}外界強磁場的干擾；
8、在室外安裝使用時，應有遮蓋物，避{**}烈日曝曬與雨水浸蝕，影響儀表使用壽命；
9、應盡量避{**}安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
10、安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避{**}水順著電纜線進入放大器殼內。
11、流量計安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
12、定時檢查流量計法蘭處的泄漏情況
天然氣計量表用于測量氣體時，{**}先根據管線輸氣量和介質可能達到的溫度和壓力范圍，估算出工作狀態下的高和低體積流量，正確選擇流量計規格；如兩種口徑均能覆蓋流量范圍，在壓力范圍允許的情況下，建議選擇較小規格的流量計。為了便于維修，不影響流體輸送，建議安裝旁通管道，另外要保證所規定的直管段長度。若氣體中含有較大顆�；蚶w維，在上游應安裝過濾器。
