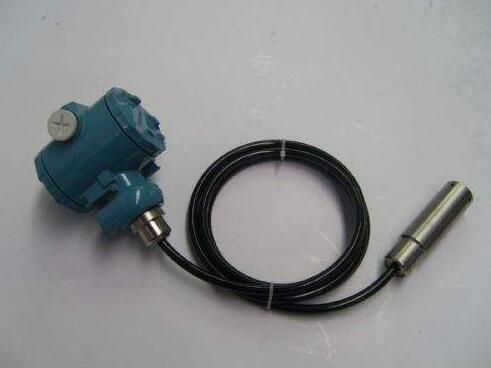

投入式液位計是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。液位計的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。
技術指標
測量范圍：0.3～100m（由用戶自選）
{**}度：0.5級
工作溫度：-20～80℃
輸出信號：二線制4～20mADC
電源電壓：標準24VDC（12～36VDC）
不靈敏區：≤±1.0%FS
負載能力：0-600Ω
相對溫度：≤85%
防護等級：IP68
特點
穩定性好，{**}度高
直接投入到被測介質中，安裝使用相當方便
寬范圍的溫度補償。
具有電源反相極性保護及過載限流保護。
壓力探頭為不銹鋼（1Cr18Ni9Ti）材料，電纜護套為橡塑，特殊要求可選擇聚四氟乙烯探頭、不銹鋼或聚四氟乙烯電纜護套材料
固態結構，無可動部件，高可靠性，使用壽命長
從水、油到粘度較大的糊狀都可以進行高{**}度測量
不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償
具有電源反相極性保護及過載限流保護
選型表
型譜 |
說明 |
||||||||||
DSYWJ1801 |
|
投入式液位計 |
|||||||||
類別 |
1 |
纜式 |
|||||||||
2 |
桿式(傳感器裝在底部，直接接觸液體介質) |
||||||||||
3 |
防腐式 |
||||||||||
4 |
導壓桿式(傳感器裝在上部，不直接接觸介質) |
||||||||||
過程連接形式 |
T |
支架安裝 |
|||||||||
N |
法蘭安裝DN40 PN1.0 |
||||||||||
Y |
|
特別約定 |
|||||||||
傳感器連接材料 |
1 |
|
304 |
桿式 |
|||||||
2 |
316 |
||||||||||
3 |
|
316L |
|||||||||
4 |
|
丁晴橡膠與聚氯乙烯復合物 |
纜式 |
||||||||
5 |
聚四氟乙烯，(聚丙烯法蘭) |
||||||||||
防爆方式 |
O |
不防爆 |
|||||||||
E |
本安防爆Exia ⅡCT6 |
||||||||||
顯示方式 |
O |
不帶現場顯示 |
|||||||||
Z |
帶電流表指示(0-100%刻度) |
||||||||||
X |
帶現場顯示 |
||||||||||
配重情況 |
O |
無需配重 |
|||||||||
W |
需要配重 |
||||||||||
-□ |
|
安裝高度 |
|||||||||
-□ |
測量高度 |
||||||||||
-□ |
被測介質密度(g/cm3) |
||||||||||
安裝指南
1、由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以{**}雜物堵塞探頭。
2、在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量{**}度。
3、變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避{**}彎曲過度而將導氣電纜損壞。
4、投入式液位計接地端子應可靠接地，電源屏蔽線應與其相連。
5、測量易爆危險品時，必須嚴格按照GB3836.1-83《爆炸性環境用防爆電器設備通用要求》和GB3836.4-83《本質安全型電路和電氣設備“i”》中的有關規定進行安裝。
6、液位計安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管 （不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位計放入鋼管中即可使用。
7、測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管 （在液體流向的反面不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位計放入鋼管中即可使用。
8、變送器的安裝方向?yàn)榇怪�，投入式安裝位置應遠離液體出入口及攪拌器。
9、在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以{**}拉斷電纜線
