管道天然氣流量計傳感器和轉換器兩部分組成，傳感器包括旋渦發生體（阻流體）、檢測元件、儀表表體等；轉換器包括前置放大器、濾波整形電路、 D / A 轉換電路、輸出接口電路、端子、支架、防護罩等。近年來智能式流量計還把微處理器、顯示通訊及其他功能模塊亦裝在轉換器內。
特點
采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。
穩壓補償一體化設計。
按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算{**}度。
采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。
流量計表頭可180°旋轉，安裝使用簡單方便。
同時顯示流量值與累計流量值，不必輪流切換。
采用新型微處理器與高性能的集成芯片，運算{**}度高、整機功能強大，性能{**}越。
高{**}確度，一般可達±1.5%R、±1.0%R。
重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，在貿易結算中是{**}先選用的流量計。
管道天然氣流量計旋渦發生體旋渦發生體是檢測器的主要部件，它與儀表的流量特性（儀表系數、線性度、范圍度等）和阻力特性密切相關，對它的要求如下：
① 能控制旋渦在旋渦發生體軸線方向上同步分離。
② 在較寬的雷諾數范圍內，有穩定的旋渦分離點，保持恒定的斯特勞哈爾數。
③ 能產生強烈的渦街，信號的信噪比高。
④ 形狀和結構簡單，便于加工和幾何參數標準化，以及各種檢測元件的安裝和組合。
⑤ 材質應滿足流體性質的要求，即耐腐蝕、耐磨蝕、耐溫度變化。
⑥ 固有頻率在渦街信號的頻帶外。已經開發出形狀繁多的旋渦發生體，它可分為單旋渦發生體和多旋渦發生體兩類。
基本參數
執行標準 |
封閉式管道中氣體流量的測量—（JB/T7385-94） |
儀表口徑及連接方式 |
25、40、50、65、80、100、125、150、200、250采用法蘭連接 |
{**}度等級 |
±1.5%R（±1%R需特制）* |
儀表材質 |
表體：鑄鋁或鑄鐵；轉子：{**}質鋁合金；轉換器：鑄鋁 |
使用條件 |
介質溫度：-10℃～+60℃ 環境溫度：-30℃~+60℃ 相對濕度：5%～90% 大氣壓力：86～106KPa |
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1節3.6VDC鋰電池，當電壓低于2.0時出現欠壓指示。 |
整機功耗 |
A.外電源：＜1W； B.內電源：平均功耗≤1W，可聯系使用三年以上。 |
輸出信號功能 |
①脈沖信號、②4 ~ 20mA電流信號、③IC卡控制信號 |
通訊輸出功能 |
④RS485通訊 |
實時記錄功能 |
⑤起停記錄、日記錄、定時間間隔記錄 |
信號線接口 |
內螺紋M20×1.5或其他 |

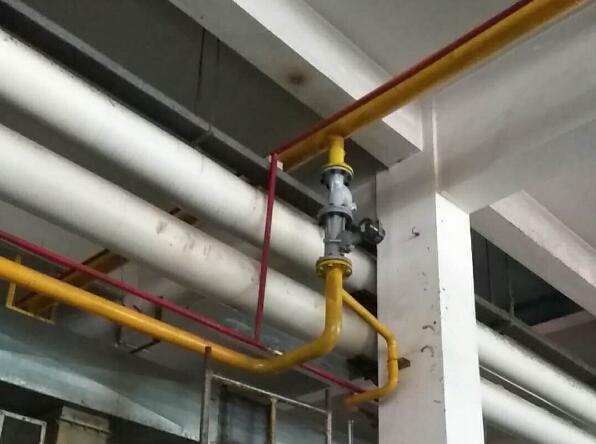

安裝注意事項
（1）內部電路板和其他零件的更換及相關操作必須由專業工程師或技術人員進行。
（2）流量計只能單向測量，裝置時留意保證介質流量方向與流量計箭頭所示方向必須要一致。
（3）打開殼蓋前須保證設備斷電{**}少 10min。殼蓋的打開須由專業工程師或技術人員進行。
（4）防爆型的轉換器必須轉移到一個安全的區域進行維修保養、拆卸、再組裝。
（5）轉換器電路板組件中包含敏感部件，可能會被靜電損壞。小心操作以{**}直接接觸電子 部件或電路板上的電路圖案，必要時需采取相應的防靜電措施。
(6)直管段請求：{**}少保證流量計前15倍管徑，流量計后5倍管徑。如流量計前有彎頭，縮進，擴展等干擾源，則需保證流量計前30-40倍的管徑，流量計后6倍管徑。流量計應裝置于調理閥，壓力或溫度傳感器的上游。
